定制平板设备配套扩展底座结构设计

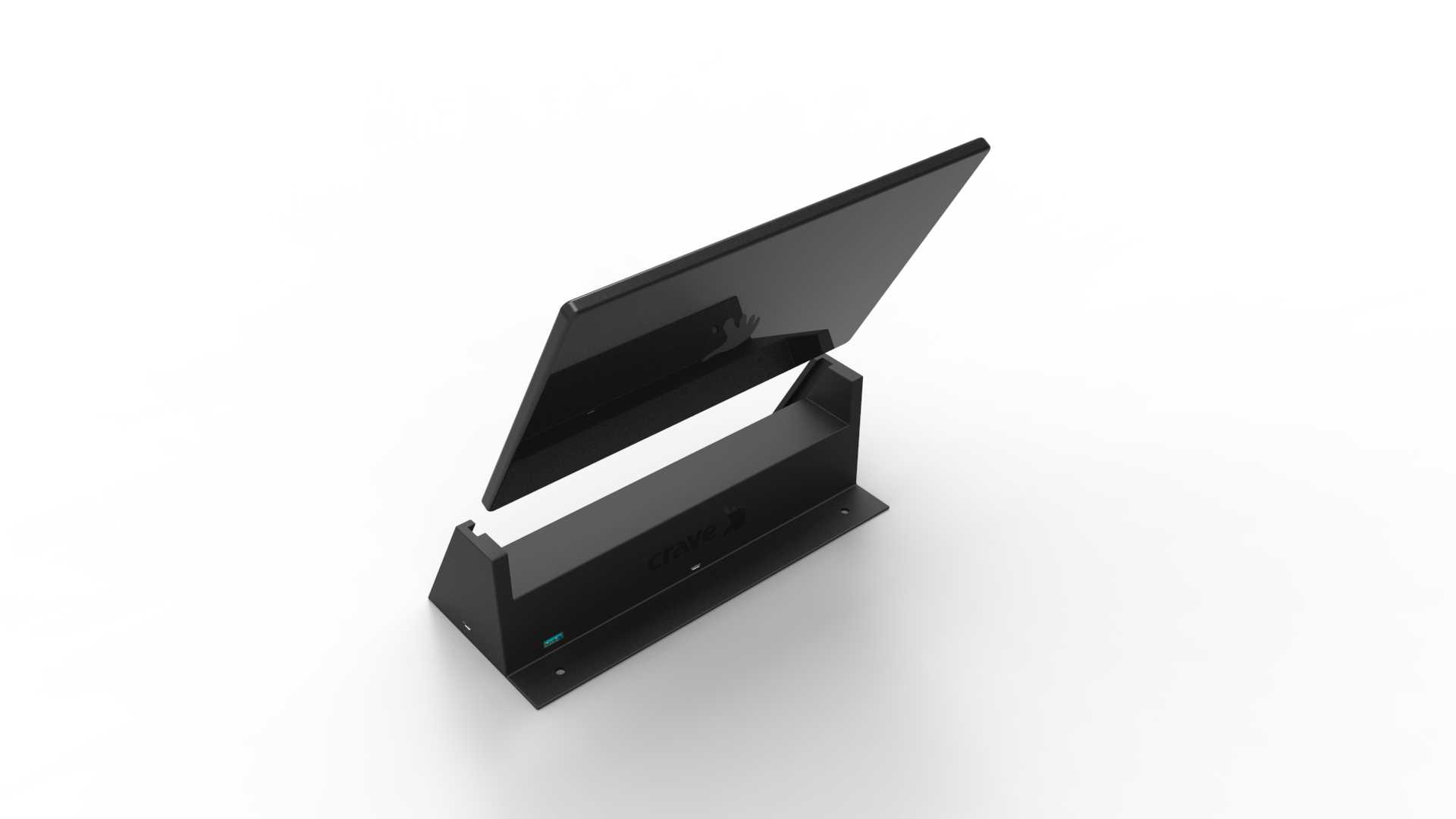

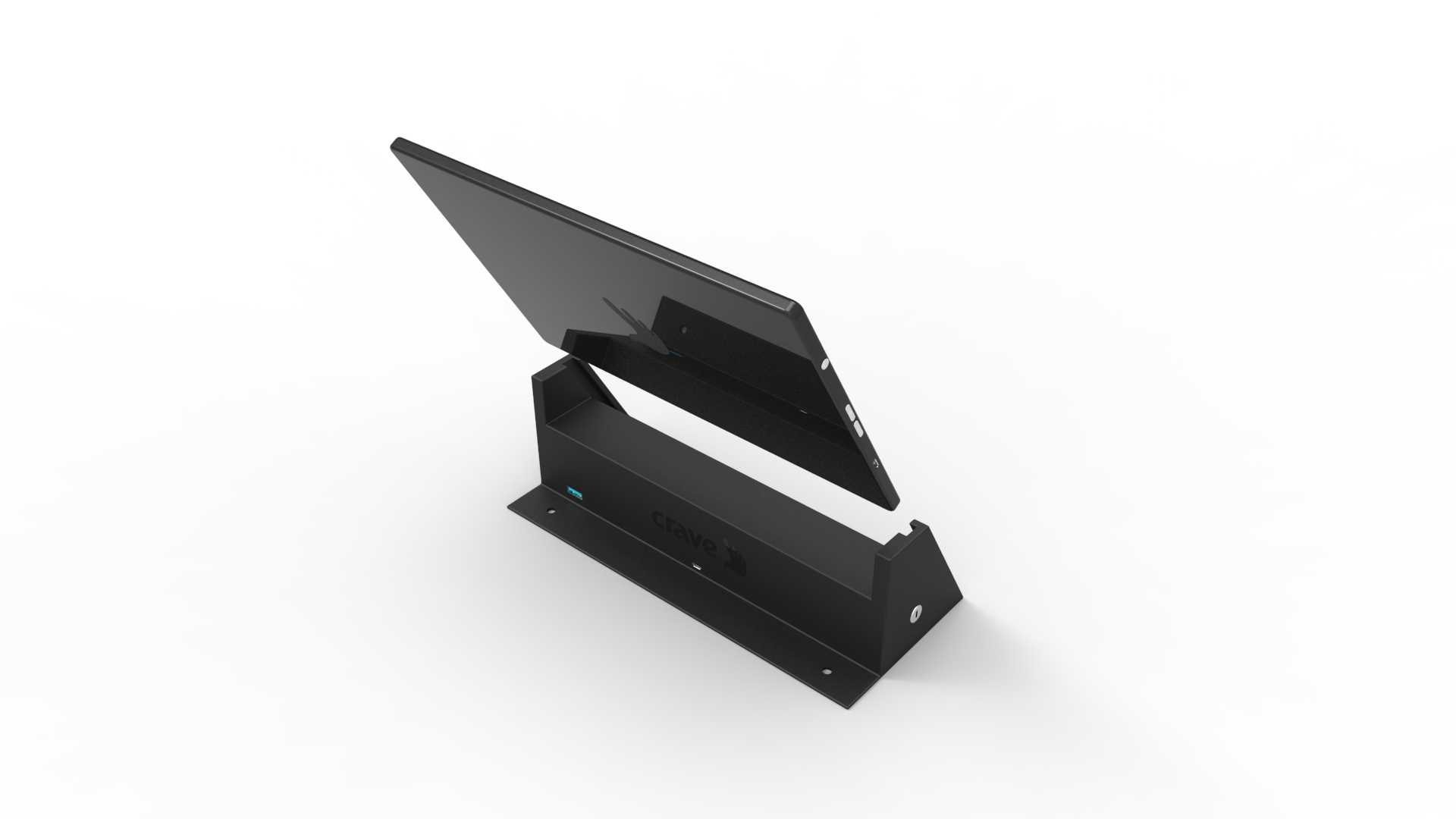

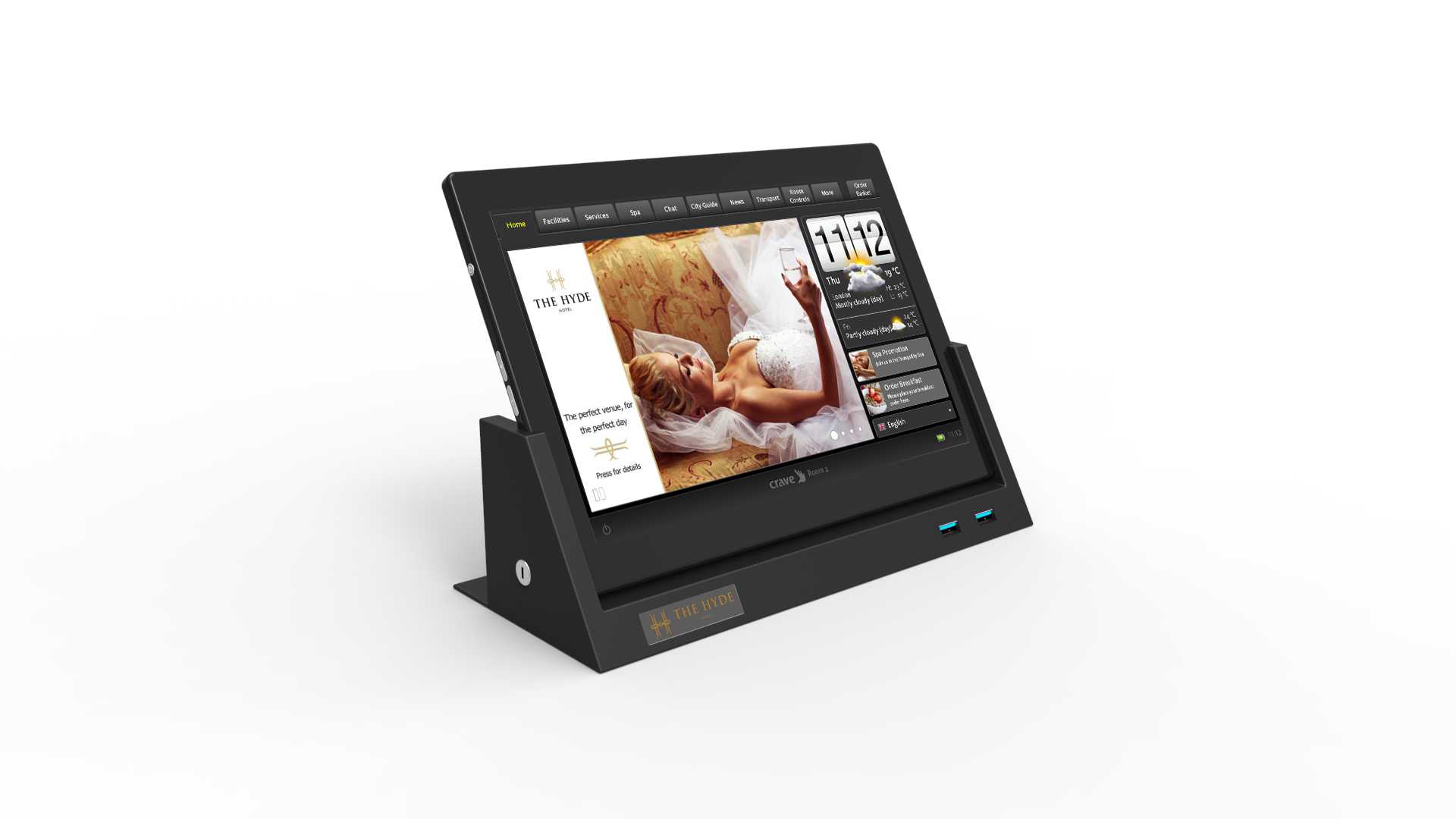

　　这套平板与配套底座的结构设计，最初是面向固定工位的触控交互场景落地，比如门店前台的信息查询终端、小型工位的生产数据看板、桌面端的多媒体操控终端，这类场景下平板既要保持可随时取下移动操作的灵活性，又要在放置时具备稳定的支撑角度，同时解决平板长期放置的供电、外设扩展需求。设计时首先敲定了倾斜支撑的角度逻辑，没有采用常见的可调角度结构，而是直接固定在110度左右的仰角，这个角度是经过多次坐姿视线模拟验证的，人在正常桌面坐姿下视线与平板屏幕法线夹角控制在15度以内，既不会因为角度过平产生屏幕反光，也不会因为角度过陡导致颈部长期前倾疲劳。底座的支撑槽做了内收的限位筋，槽内预留了1.2mm的软胶垫安装位，避免平板插拔时刮花边框，

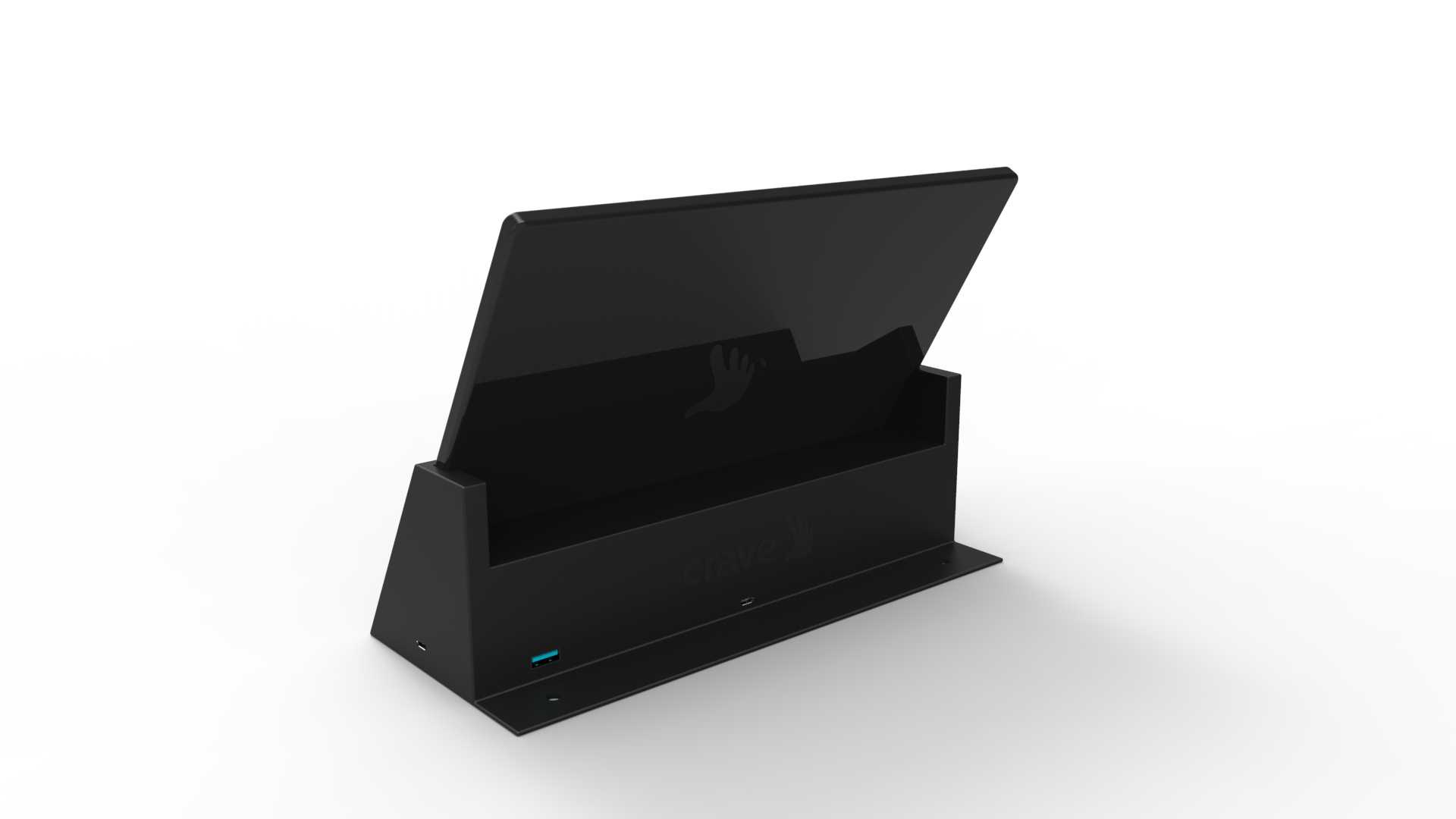

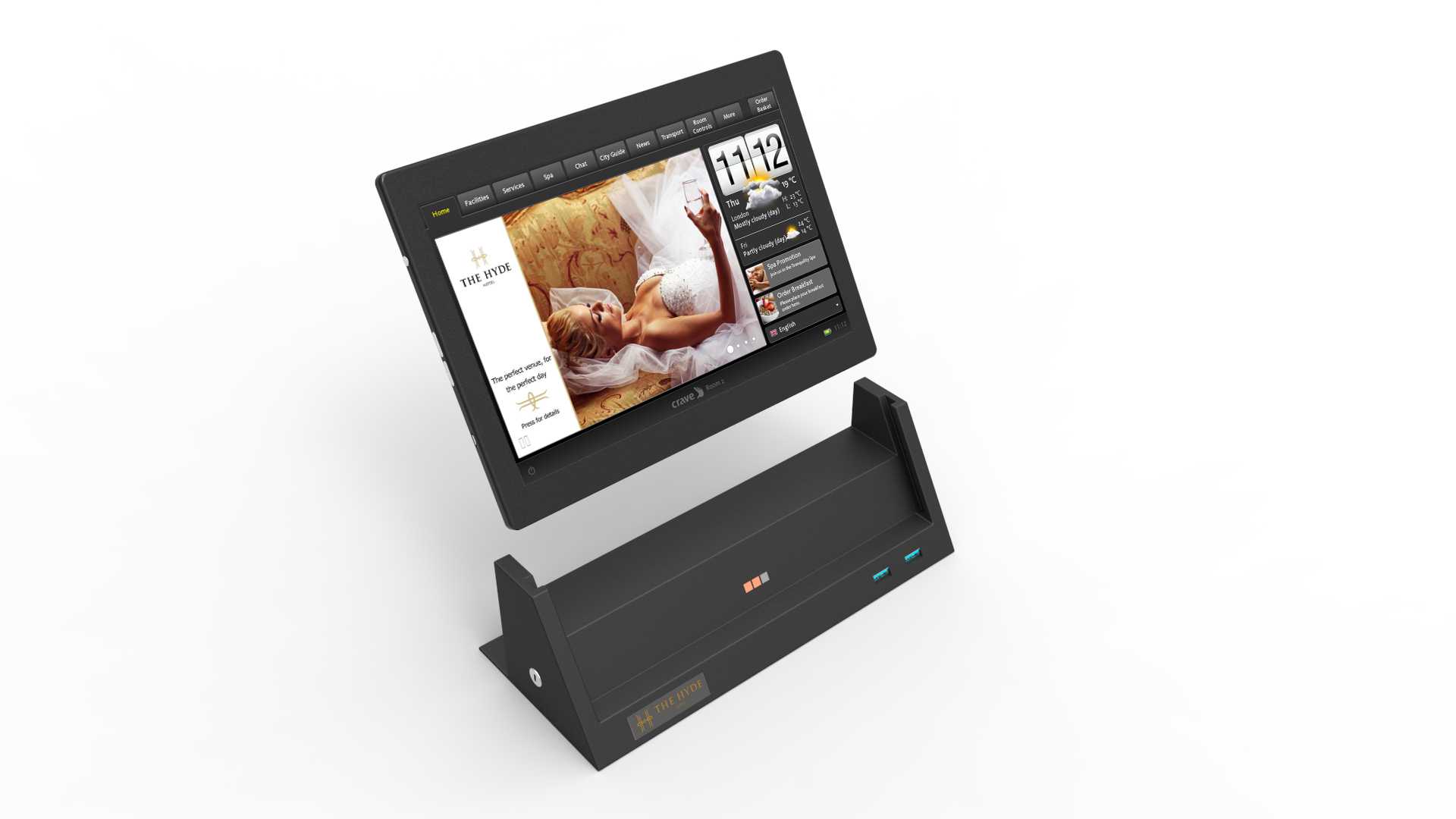

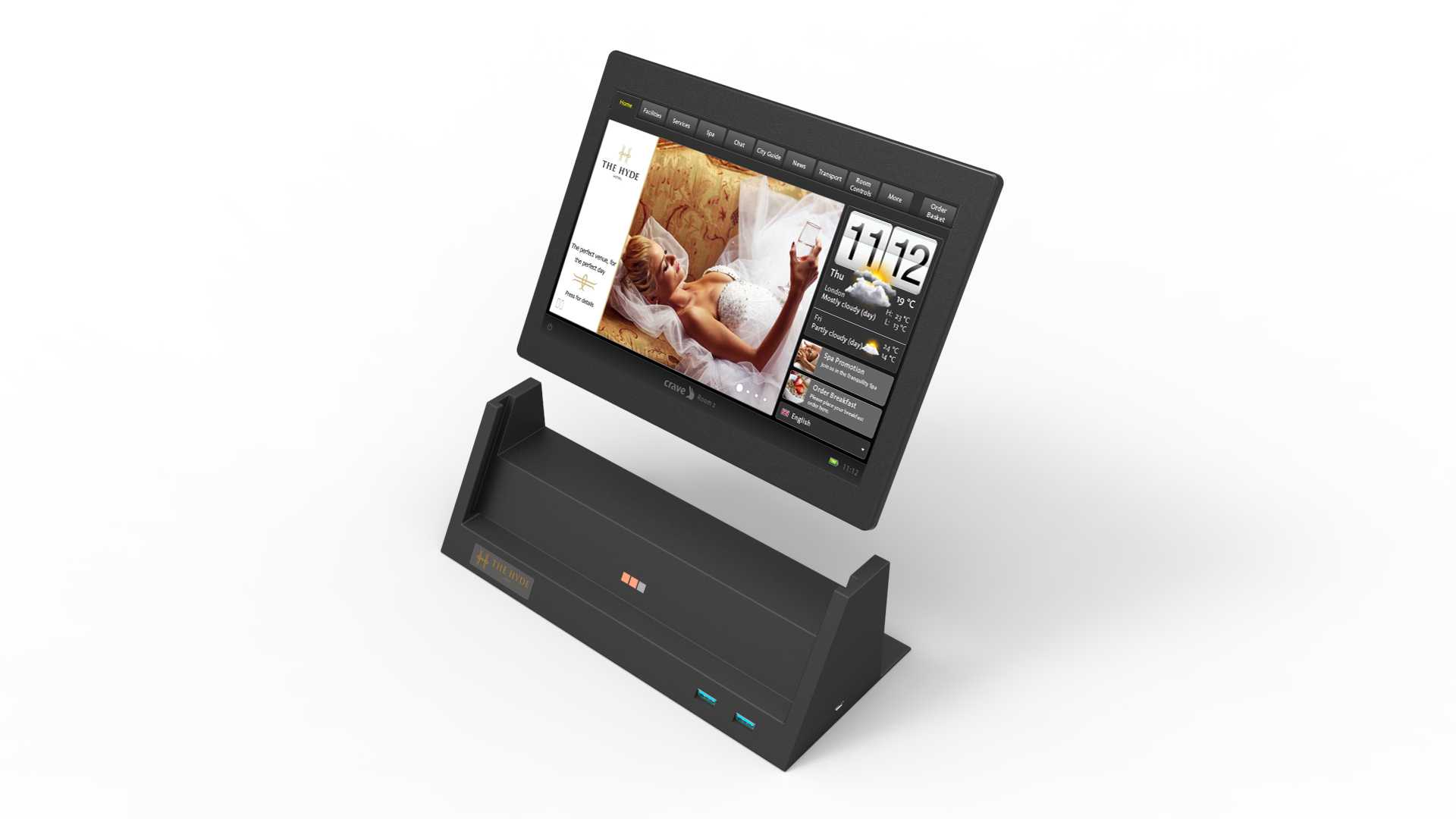

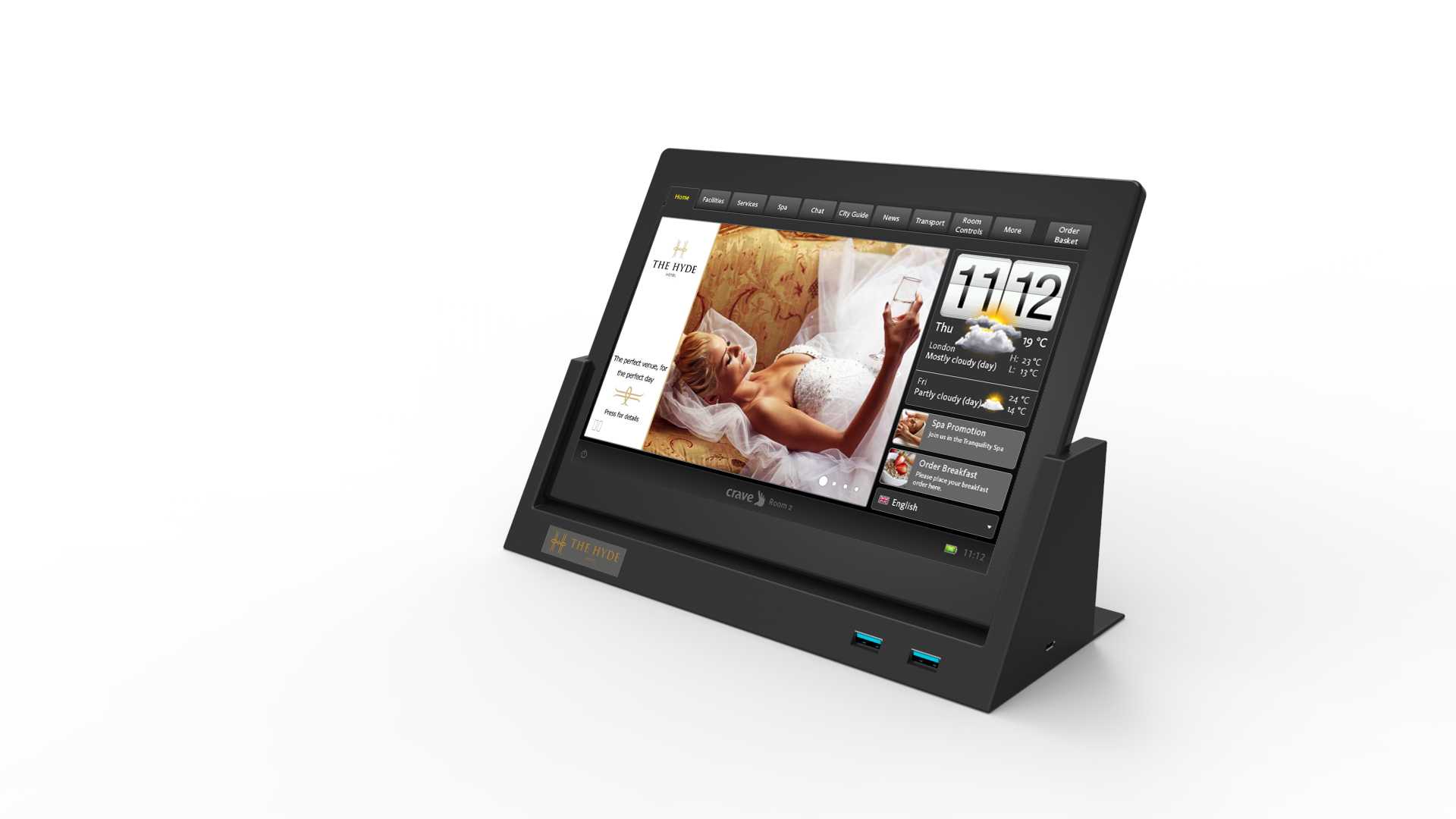

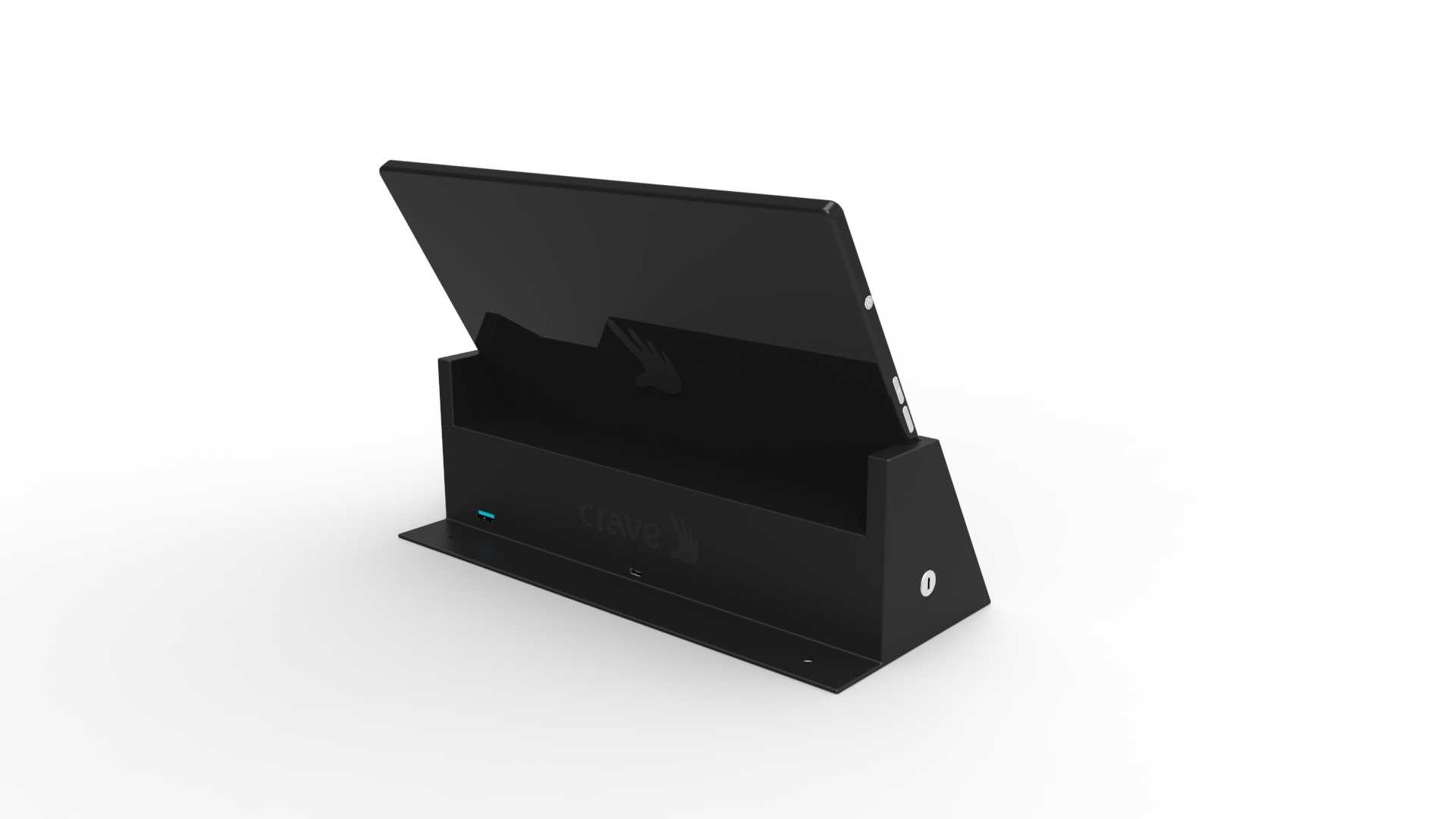

　　支撑槽的开口宽度适配对应平板的厚度公差，单边预留0.3mm的间隙，保证插拔顺畅的同时不会出现放置后晃动的问题。底座主体采用一体式的斜坡造型，底部做了整面的防滑胶垫粘贴区域，放置在光滑桌面时不会因为触控操作产生滑移，底座后侧的立面没有做多余的造型凸起，保证平板靠放时受力均匀，不会出现局部应力集中导致的边框变形。接口部分设置在底座前侧的斜面上，两个数据接口做了内凹的导向结构，插接外设时不需要低头对位，靠手指触感就能完成插拔，接口内部的PCB安装位预留了2mm的固定柱高度，避免组装时电路板出现偏移导致接口对位不准。底座内部的走线槽做了分仓设计，供电线路与信号线路分开排布，减少信号干扰的同时，也方便组装时的线束整理，底座侧壁的厚度控制在2.

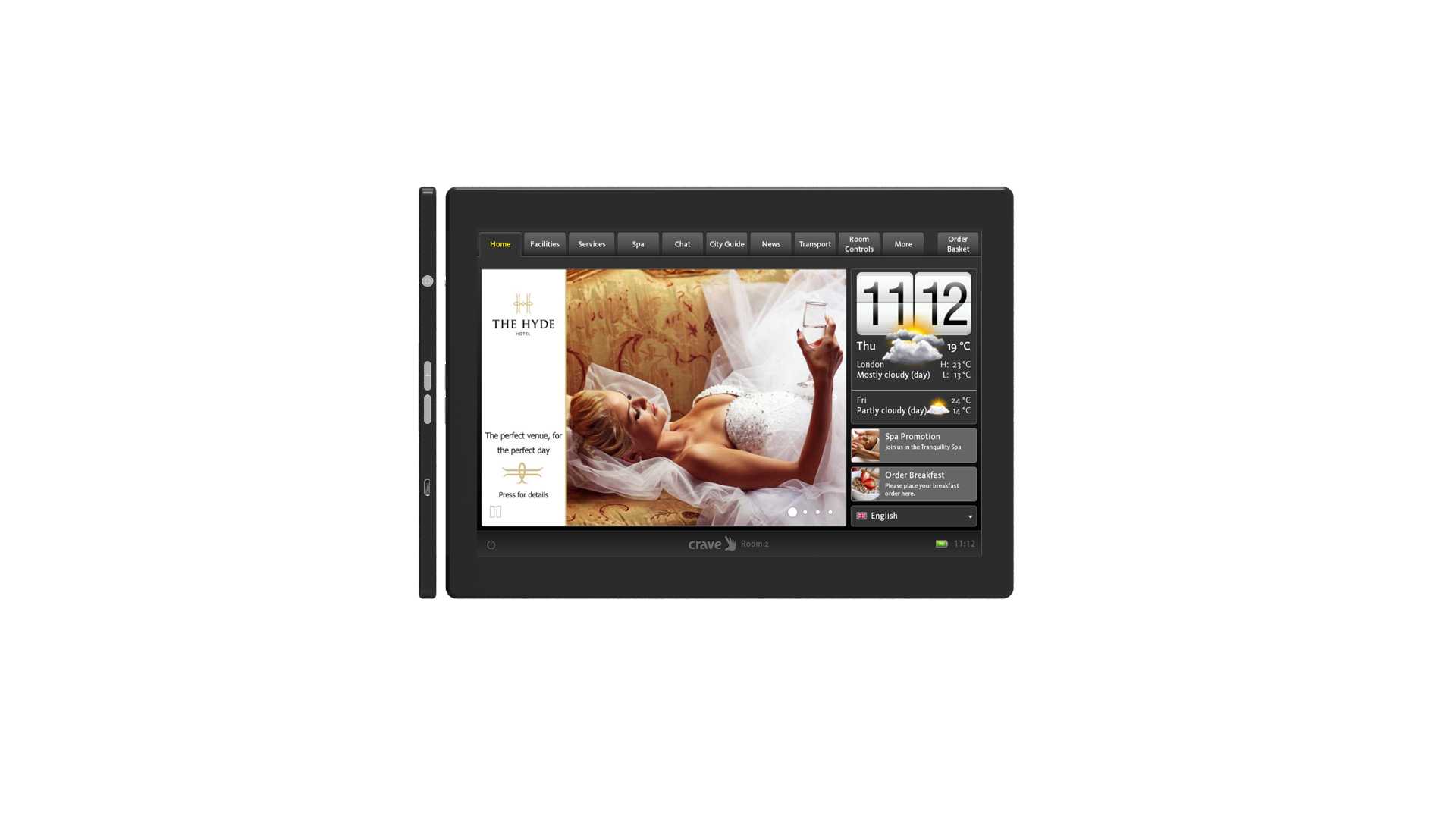

　　5mm，既保证整体结构强度，拿取时不会因为壁薄产生形变，也不会因为壁厚过大导致整体重量超标。平板部分的结构匹配底座的支撑限位，背部对应支撑槽的位置没有设置凸起的按键或摄像头模组，保证靠放时整个背部平面与底座支撑面完全贴合，受力均匀分散，不会出现局部顶压的问题。整套结构没有多余的活动部件，可靠性更高，适合长期固定工位的高频使用场景，不需要频繁调整结构，降低了后期的维护成本，同时整体造型简洁，放置在桌面不会占用过多空间，底座前方的平面还可以临时放置小型便签、触控笔等小物件，兼顾了桌面收纳的实用性。
