采棉机旋转摘锭转鼓结构设计

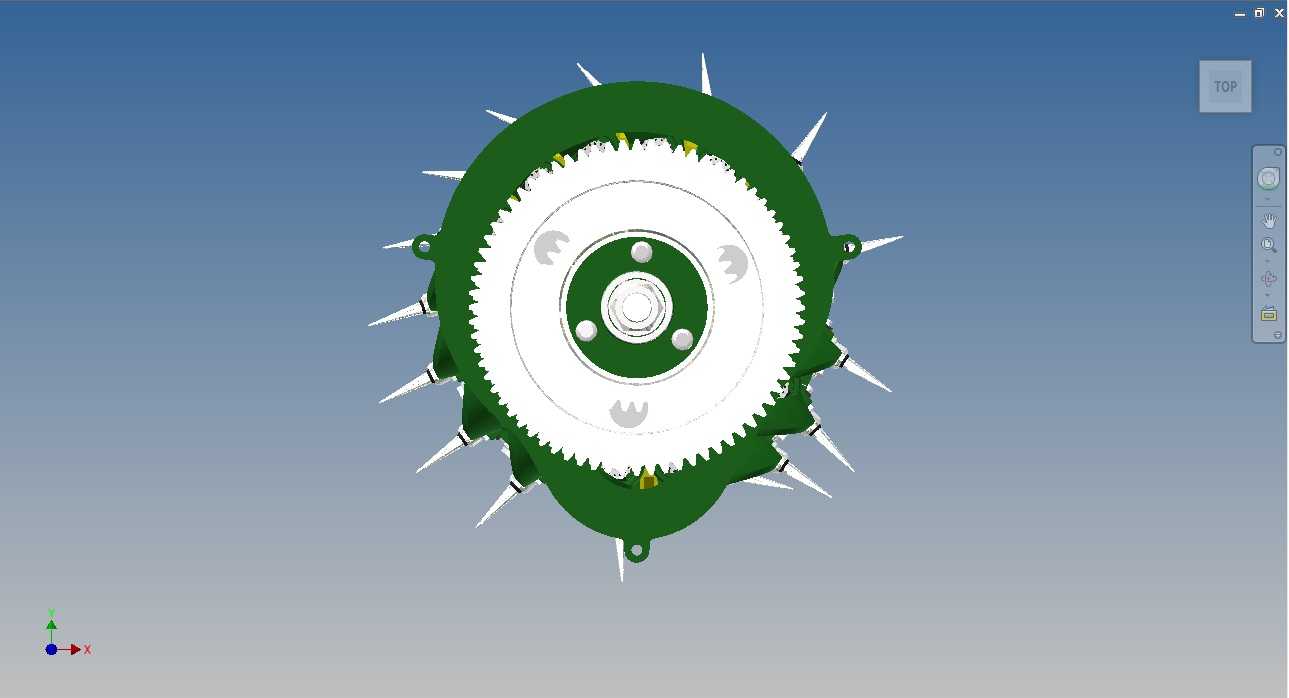

　　该转鼓是采棉机核心采摘作业部件，直接决定籽棉采摘效率与采净率指标，主要适配自走式采棉机的采摘头单元，在大田棉花采收作业中，通过自身高速旋转配合周边摘锭、脱棉盘等部件完成籽棉从棉株上的剥离、输送工序。从结构设计来看，整体采用立式圆柱布局，顶部集成传动齿轮，可直接对接采摘头的动力输出轴，无需额外加装传动转接件，减少动力传递路径上的损耗，齿轮模数与齿形参数匹配采棉机常规采摘头的传动接口，安装时只需对准定位止口即可完成装配，适配现有主流采棉机采摘头的安装腔体尺寸，无需对原有设备结构做改造即可替换使用。

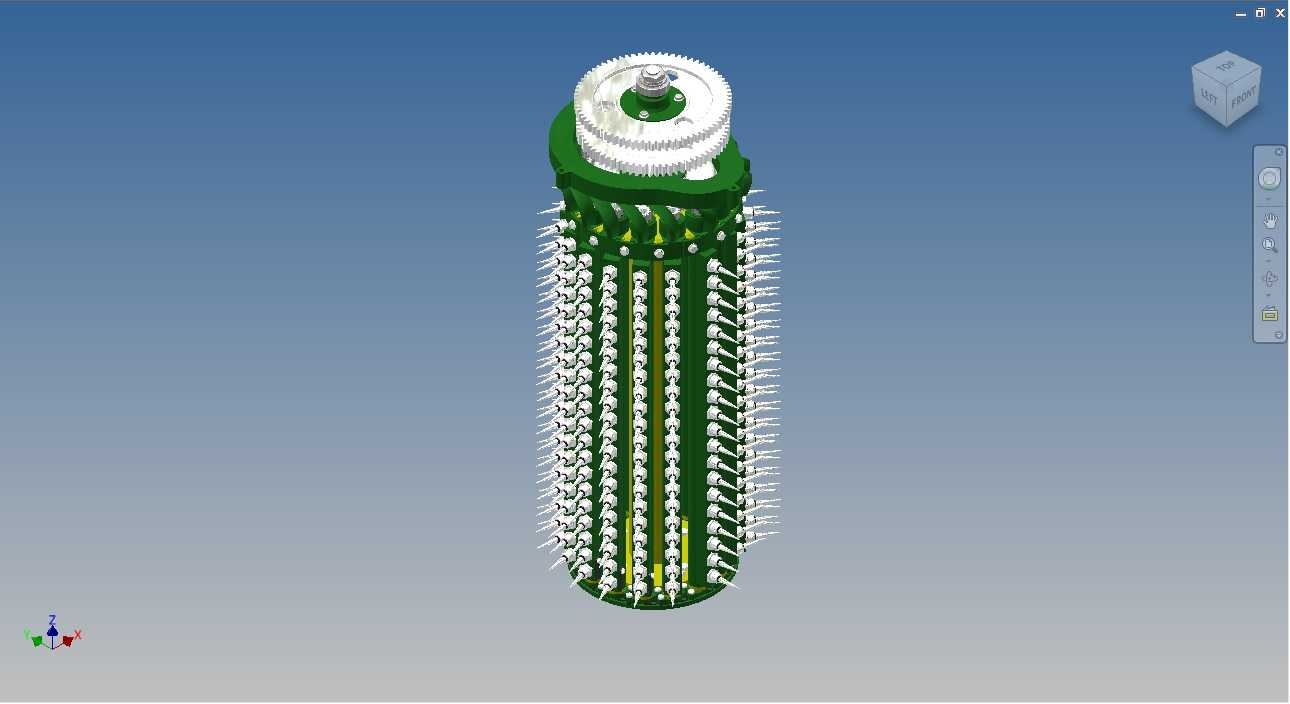

　　滚筒主体周向均匀排布多列摘锭安装座，每列安装座的轴向间距、周向夹角均经过作业参数校核，确保旋转过程中摘锭能够充分伸入棉株冠层，覆盖不同结铃高度的棉铃，避免出现漏采区域；安装座自带摘锭导向限位结构，可限制摘锭工作时的径向窜动量，保证高速旋转下摘锭的工作姿态稳定，减少摘锭与棉株、周边护板的异常剐蹭，降低易损件的更换频率。滚筒内部设计有贯通式气流通道，可对接采摘头的负压风路，在采摘过程中及时将剥离的籽棉输送至集棉管路，避免籽棉在滚筒缝隙处缠绕堵塞，减少作业过程中的停机清理频次。

　　设计阶段充分考虑了棉田作业的复杂工况，整体结构做了等强度优化，在保证整体刚性满足高速旋转动平衡要求的前提下，尽可能削减非受力区域的材料厚度，降低部件自重，减轻采摘头的负载。周向排布的摘锭安装位预留了足够的维护操作空间，单根摘锭损坏时可单独拆卸更换，无需拆解整个转鼓部件，降低田间作业的维护难度。顶部传动齿轮与滚筒主体采用分体式连接设计，齿轮磨损后可单独更换，无需替换整个转鼓总成，降低后期使用成本。

　　从安装边界来看，转鼓的轴向总长、最大外径均严格匹配采摘头的内部安装空间，底部定位轴颈与采摘头下支座的轴承位公差配合符合农业机械相关设计标准，装配后转鼓的径向跳动量控制在作业允许范围内，避免高速旋转时出现振动异响，保证采摘作业的稳定性。
