采棉机核心作业转鼓部件结构设计

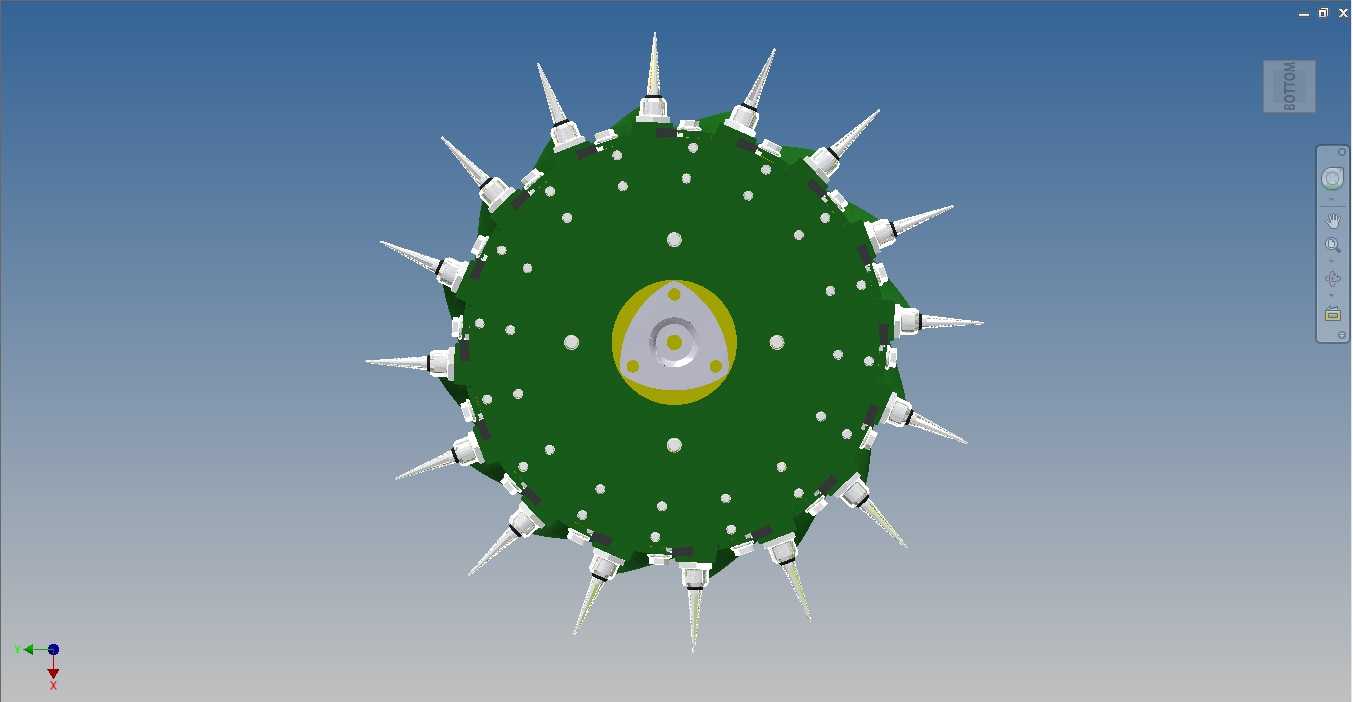

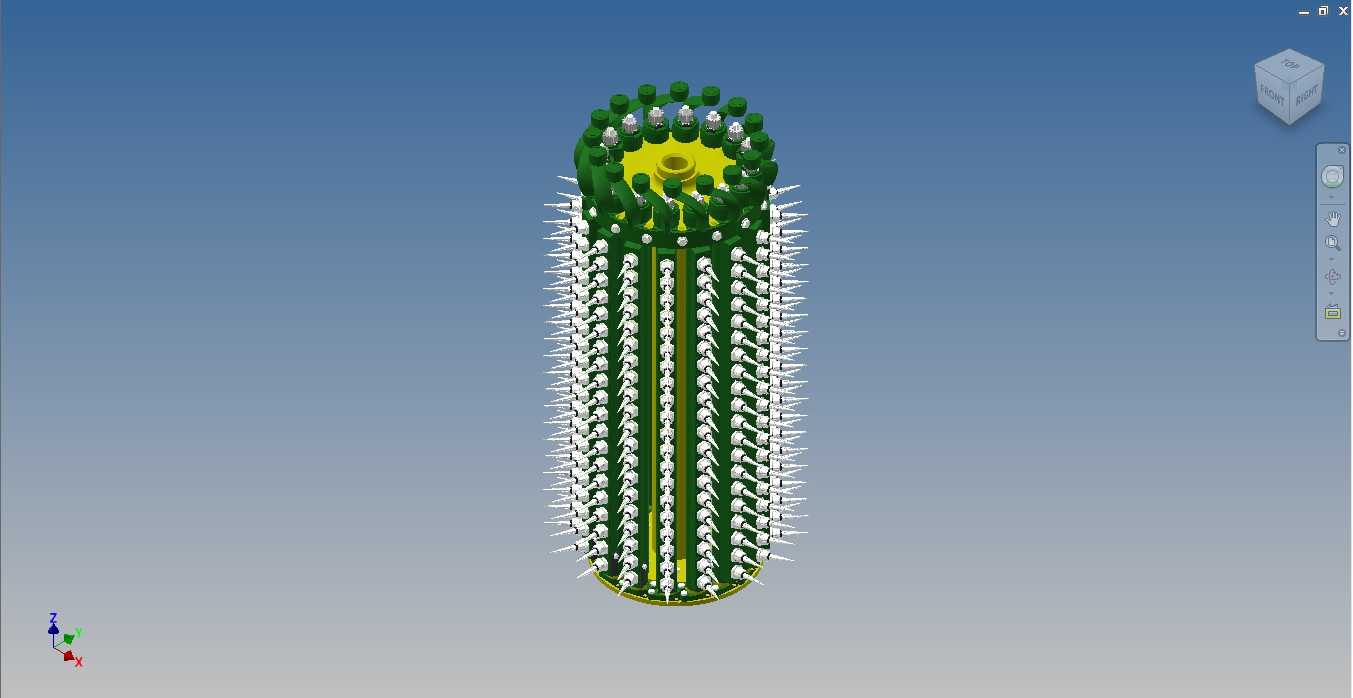

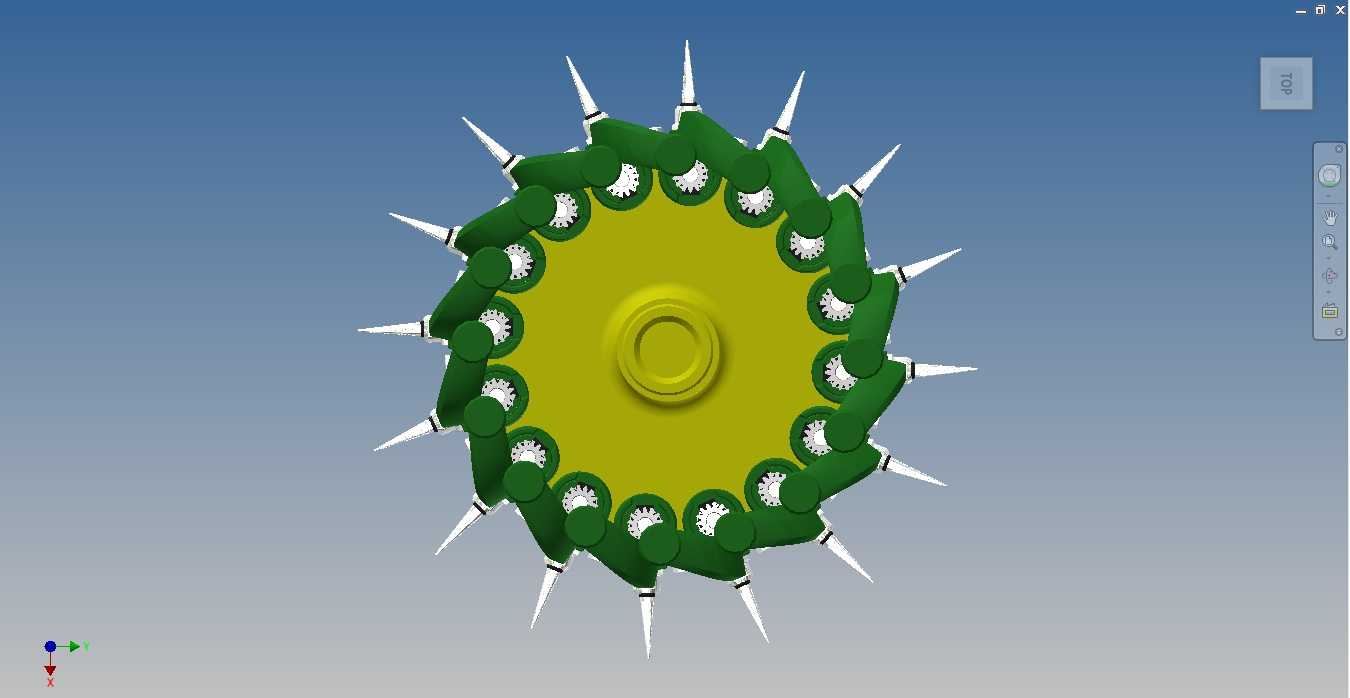

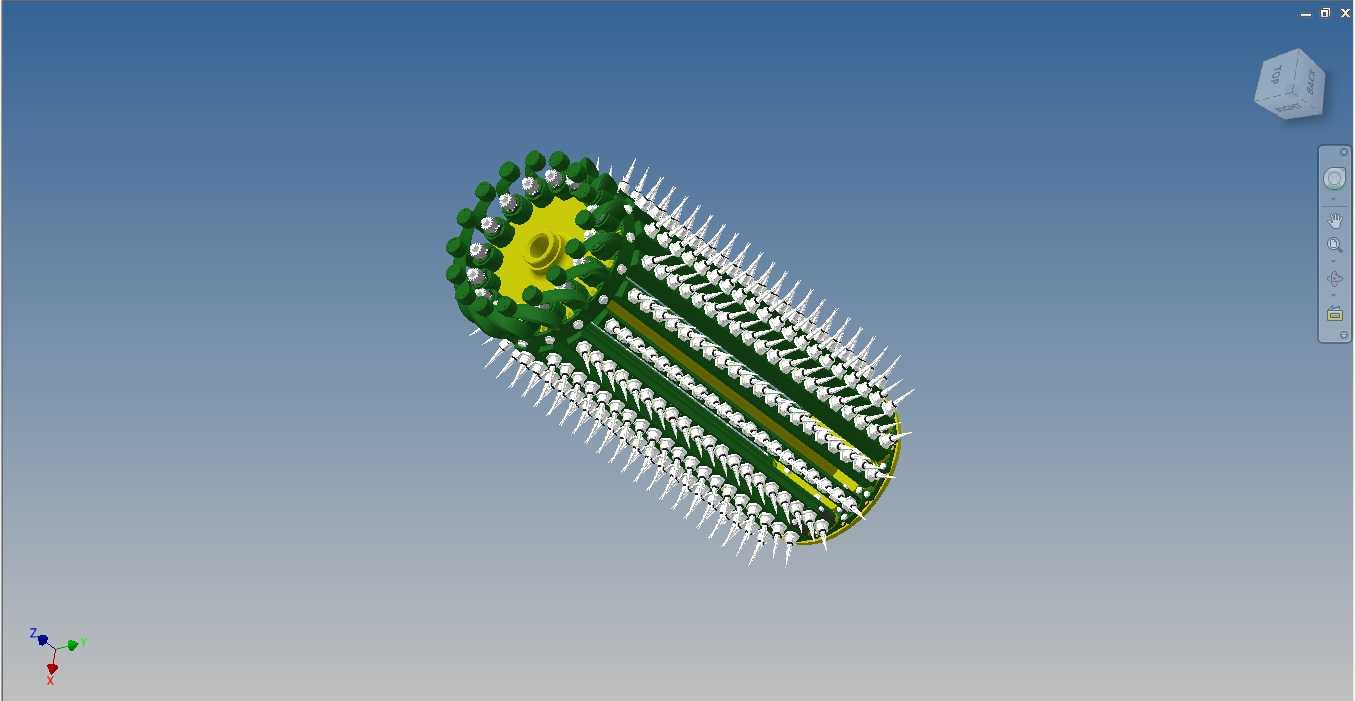

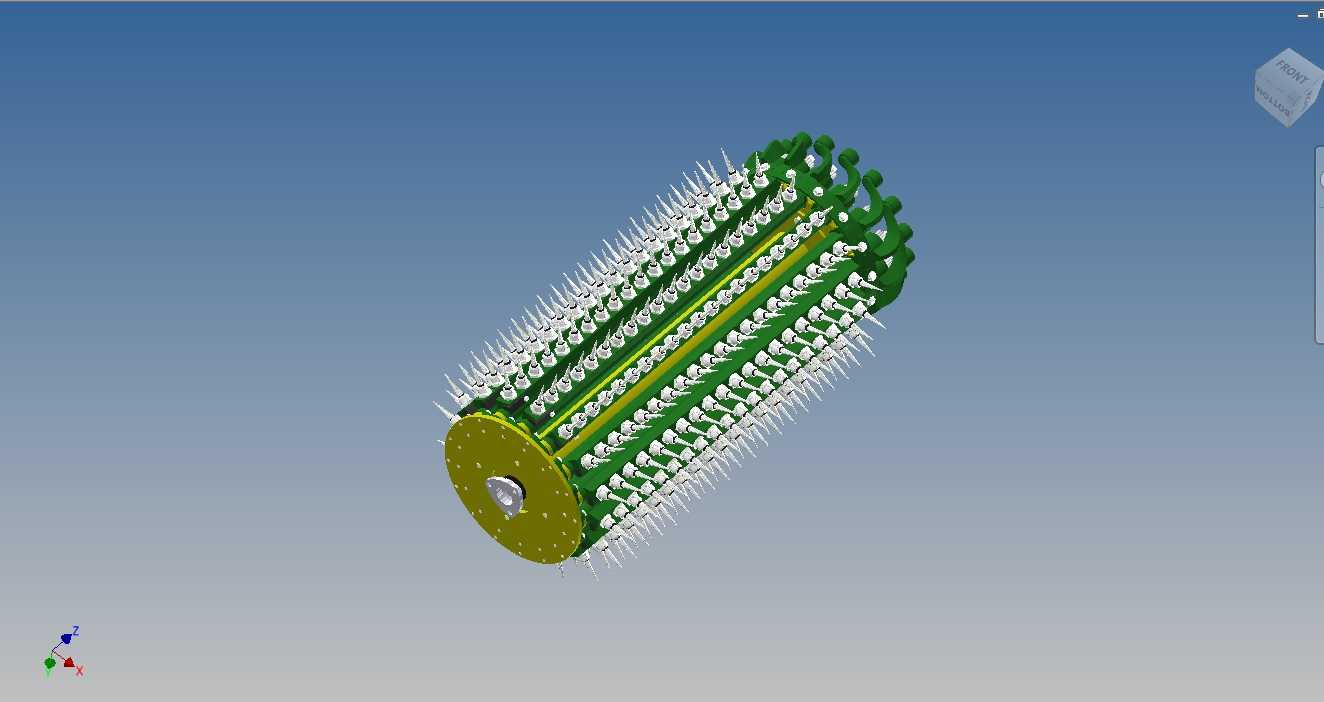

　　在棉花采收作业场景中，转鼓是采棉机直接接触棉株完成采摘动作的核心执行部件，其结构设计合理性直接决定采净率、含杂率与作业效率，是采棉机整机研发过程中需要反复迭代验证的关键构件。该转鼓采用盘式主体布局，周向均匀排布多组带尖刺的采摘齿，整体为回转类对称结构，中心设置带定位孔的安装基座，可直接与采棉机的采摘辊驱动轴对接，安装时需保证转鼓端面与驱动轴轴线的垂直度公差控制在合理区间，避免高速回转时出现动不平衡量引发的整机振动。从功能实现逻辑来看，转鼓随驱动轴做定速回转时，周向伸出的尖齿会嵌入开放的棉铃中，通过齿面与棉纤维的勾挂作用将籽棉从棉壳中剥离，随后配合周边的脱棉机构将勾挂的籽棉吹送至集棉通道，完成单次采摘动作。设计过程中，

　　周向采摘齿的排布角度、伸出长度、齿尖锥度都经过多轮田间试验调整，齿尖采用小锥度锐角结构，既保证能够顺利刺入半开或未完全开放的棉铃，又避免过度勾挂棉壳造成采收含杂率上升；相邻采摘齿的周向间距经过优化，既保证单位回转周长内的采摘触点密度满足采净率要求，又不会因间距过小造成齿间缠棉、堵棉问题。主体盘面上均匀分布的多组小孔，一部分用于采摘齿的安装固定，采用过盈配合加周向点焊的固定方式，保证高速回转与反复碰撞棉株时采摘齿不会出现松脱移位；另一部分为减重工艺孔，在保证盘面结构强度满足作业载荷要求的前提下，尽可能降低转鼓整体自重，减小驱动轴的回转负载，降低驱动系统的功率损耗。中心安装基座采用凸台结构，与主体盘面通过焊接方式连接为整体，

　　基座上的三个安装孔呈等边三角形分布，与驱动轴法兰盘的安装孔位一一对应，安装时通过铰制孔螺栓完成锁紧，可传递足够的回转扭矩，避免作业过程中出现转鼓与驱动轴相对打滑的问题。从安装边界来看，该转鼓的径向最大尺寸需匹配采棉机采摘头的内部腔体尺寸，保证回转时齿尖与腔体内壁、周边导向板的间隙处于合理范围，间隙过大会造成漏采，间隙过小则会出现齿尖剐蹭腔体引发部件磨损；轴向安装尺寸需匹配相邻转鼓的排布间距，保证多组转鼓并排安装时，相邻转鼓的采摘齿在轴向投影上存在合理重叠，避免出现采摘盲区。实际作业过程中，转鼓需要承受棉株的反复冲击、棉纤维与棉壳的摩擦，因此主体盘面采用耐磨钢材加工，采摘齿表面做硬化处理，提升部件的连续作业寿命，减少作业季的维护更换频次。
