同腿模块化塑料桌椅组合设计

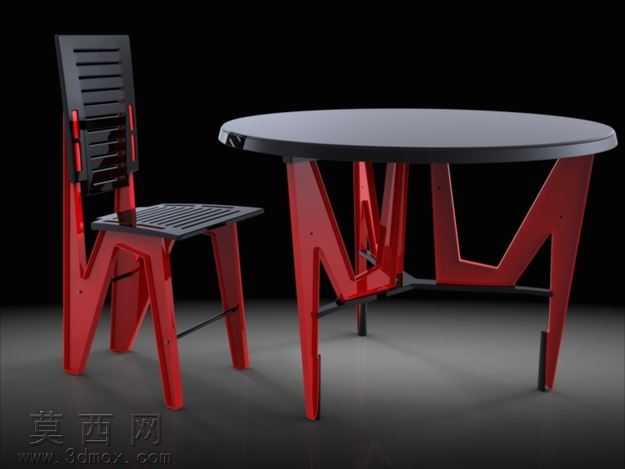

该套桌椅组合采用统一规格的支撑腿作为核心通用部件，通过三维建模软件完成全参数化设计，建模过程中先对支撑腿的力学结构进行受力仿真验证，确保单一部件可同时适配椅子与圆桌的承重需求。建模阶段采用实体建模与曲面建模结合的方式，先绘制支撑腿的折线型轮廓草图，通过拉伸、倒圆角、抽壳等命令生成塑料材质的空心支撑结构，在保证结构强度的同时降低材料用量。椅子的靠背与座面采用等距格栅式结构，建模时通过线性阵列命令生成均匀的镂空条，既提升了塑料部件的注塑成型便利性，也增强了使用时的透气性能。圆桌的桌面为圆形薄壳结构，边缘做圆弧收边处理，底部通过十字型连接梁与四根支撑腿固定，连接部位设计有卡扣式装配结构，无需额外五金连接件即可完成组装。材质渲染阶段，支撑腿部分赋予高光泽红色塑料材质，添加细微的颗粒质感模拟注塑成型的表面肌理，桌面与椅子的座靠部分赋予哑光深灰色硬质塑料材质，调整反射参数模拟磨砂塑料的漫反射效果，场景渲染时添加柔和的环境光与底部投影，突出结构的折线型设计美感。设计思路上采用模块化通用部件理念，将桌椅的支撑结构做统一化设计，大幅降低了开模成本与生产组装难度，同规格的支撑腿可互换通用，既减少了零部件种类，也方便后续的维护更换，整体造型采用硬朗的折线几何语言，红黑撞色搭配兼具现代感与工业设计质感，适合作为休闲空间、公共区域的配套家具使用，结构上在支撑腿之间添加横向连接杆件，进一步提升整体结构的抗侧翻稳定性，所有装配部位的公差都在建模时做了预留，确保实际生产时的组装精度。
