Piana电磁吸盘适配A2-5车床主轴接头总成

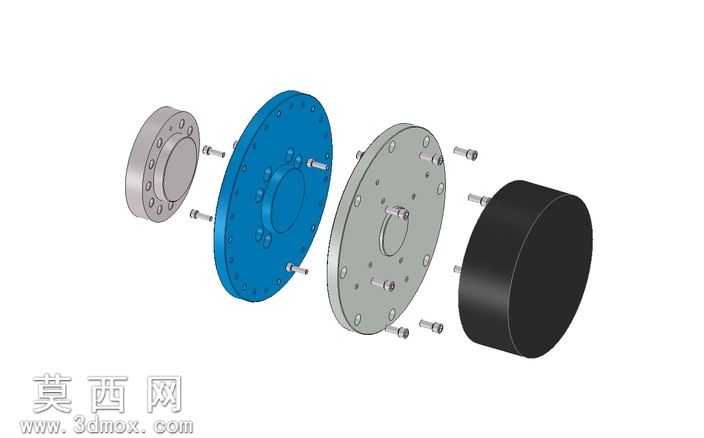

本套三维模型为适配Piana电磁吸盘与A2-5规格车床主轴的连接接头总成，整体采用爆炸视图形式呈现各组成部件的装配关系，清晰展现了整套接头的结构组成与零件配合逻辑。建模过程中严格遵循机械装配设计规范，首先针对A2-5车床主轴的端接标准尺寸进行参数化建模，确保连接法兰的定位孔位、止口尺寸与原厂主轴规格完全匹配，避免装配干涉问题。中间的蓝色连接盘作为核心承载部件，建模时重点还原了其双面的定位凸台、均匀分布的螺栓过孔结构，同时对盘体的减重槽、加强筋结构做了精细化建模，既保证结构强度符合重载装夹要求，也兼顾了部件轻量化设计需求。两侧的金属法兰盘分别对应电磁吸盘侧与主轴侧的连接接口，建模时对法兰端面的密封槽、定位销孔、螺纹孔的位置度做了精准还原，所有孔位均按照机械设计公差标准预留装配余量，黑色的电磁吸盘基体部分则还原了其内部的安装腔体与外侧的连接螺柱结构。整套模型的材质渲染贴合工业实物质感，金属部件采用哑光钢材质表现，表面做了细微的喷砂纹理处理，蓝色连接盘采用工业蓝喷塑材质，黑色吸盘基体采用磨砂铸铁材质，各部件的光影过渡自然，能够直观区分不同零件的材质属性。设计思路上，这套接头总成采用模块化分体式设计，通过多组高强度螺栓实现各部件的刚性连接，既保证了电磁吸盘与车床主轴之间的同轴度精度，也方便后续的拆装维护与配件更换，同时分体结构能够适配不同规格的电磁吸盘改装需求，无需重新加工主轴端结构，大幅降低了车床加装电磁吸盘的改造成本，整套模型完整还原了总成的所有装配细节，可直接用于装配工艺指导、干涉校验以及后续的加工生产参考。
