低粘度胶粘剂手持涂抹装置结构设计

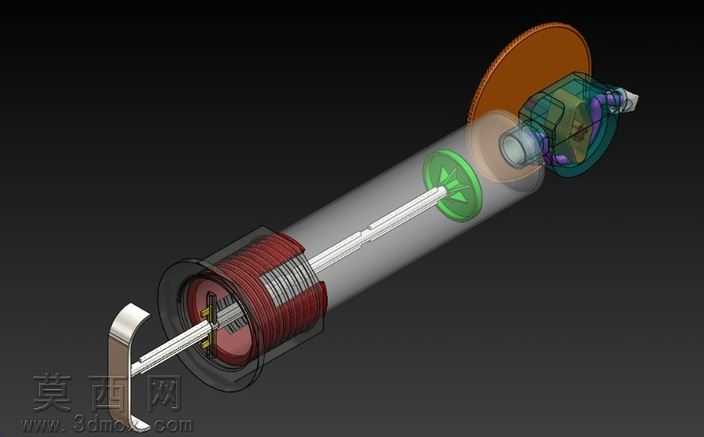

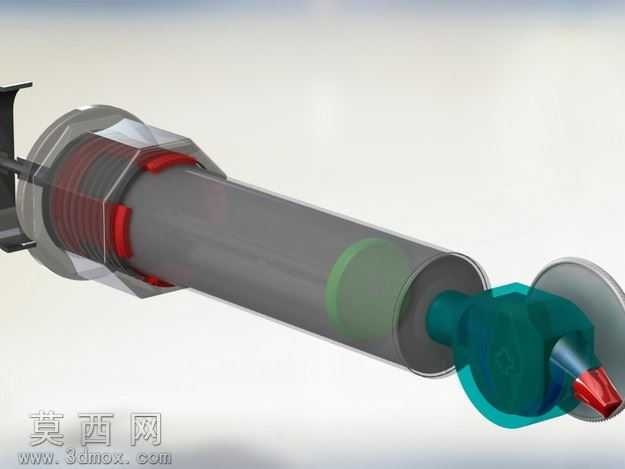

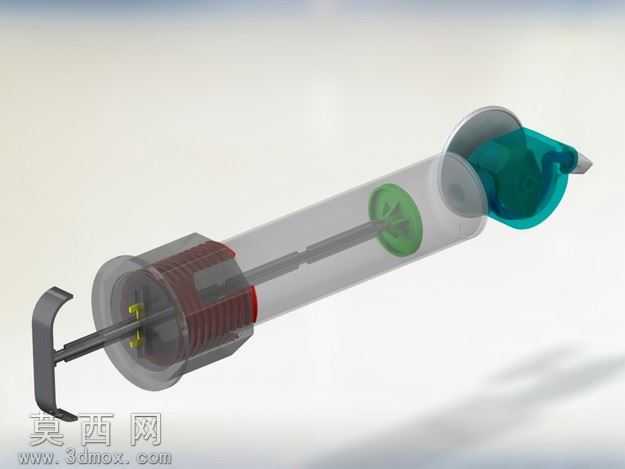

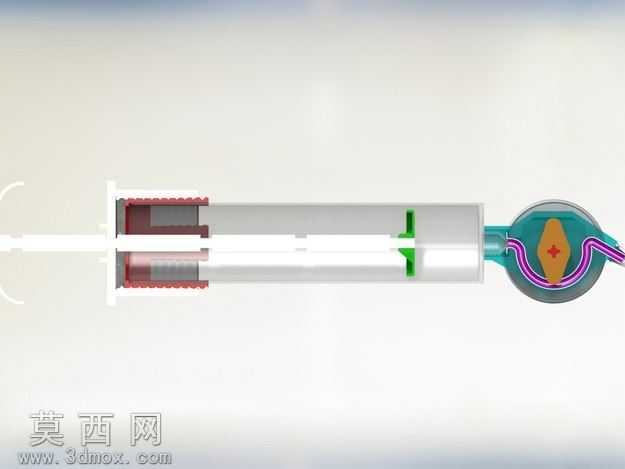

该三维模型为低粘度胶粘剂涂抹装置，整体采用笔式手持结构设计，通过三维建模软件完成全参数化零件建模与整机装配，所有配合间隙、运动行程均按照实际生产公差进行参数约束，可直接用于工程样机的加工验证。模型渲染阶段采用半透明壳体材质，直观展示内部蠕动泵、压力管路、出胶嘴的排布逻辑，外部红色密封环、绿色活塞组件、青蓝色出胶端头采用差异化材质区分，清晰呈现各功能模块的装配关系。设计思路上摒弃了传统喷胶设备依赖外接电力、气源的复杂结构，采用纯机械驱动方案，用户按压推料器即可触发内部蠕动泵工作，通过柔性管路挤压输送低粘度胶粘剂，每次按压可稳定输出约1200立方毫米的胶量，出胶量误差控制在5%以内，满足小面积精准涂胶的使用需求。内部泄压系统采用弹簧复位结构，在每次操作开始前自动完成管路压力平衡，避免胶液滴漏；出胶嘴采用快拆式设计，可根据涂胶场景更换不同口径的端头，适配窄缝、平面等不同作业面的涂胶需求。机身主体采用ABS、PP等工程塑料材质建模，关键承压部件添加镀锌钢材质属性，整体重量控制在324.63克，长时间手持操作无明显负重感。中部螺纹锁紧结构可实现储胶管的快速更换，无需额外工具即可完成胶液补充，维护流程简单高效。模型还对内部密封结构做了细节优化，在管路衔接处添加密封圈建模，避免低粘度胶粘剂出现渗漏问题，所有运动部件均做了圆角过渡处理，避免操作过程中出现卡滞，整体结构紧凑，功能集成度高，兼顾了实用性与轻量化设计要求。
