方形法兰安装式步进电机三维结构设计

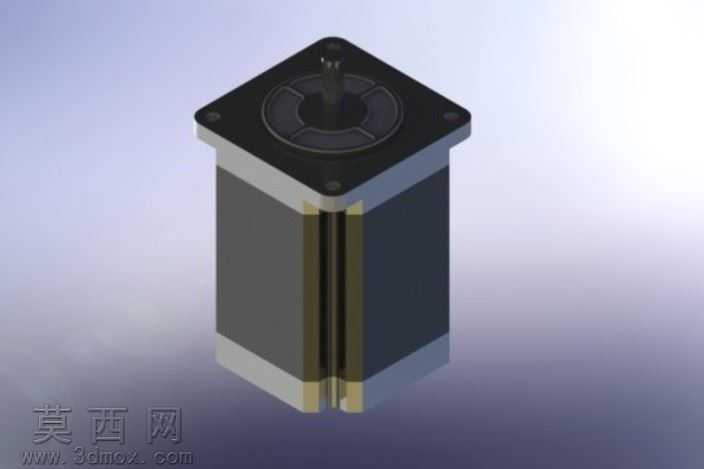

本模型为方形法兰安装式步进同步电机的三维结构设计，建模过程中首先对电机的整体尺寸进行参数化定义，以输出轴的中心轴线为全局基准，依次构建前端法兰安装座、定子外壳、后端盖、输出轴等核心结构。建模阶段严格还原电机的真实装配逻辑，前端法兰采用方形带安装孔的结构设计，四个角位预留标准安装沉孔，孔位尺寸与通用安装规范匹配，法兰端面与输出轴的垂直度公差在建模时通过基准面约束实现，保证后续虚拟装配的精度。定子外壳部分采用分层结构设计，外层为金属防护壳体，中间层预留绕组安装的腔体空间，壳体表面的散热筋结构通过拉伸阵列特征实现，既还原了实物的散热结构，也通过特征复用提升了建模效率。输出轴部分采用阶梯轴结构，轴端的定位台阶、键槽结构均按照标准传动尺寸设计，轴体与前端盖的轴承安装位采用过盈配合的尺寸约束，还原真实的装配关系。材质渲染阶段，前端法兰与后端盖赋予哑光黑色金属材质，模拟喷塑处理的金属表面质感，定子外壳的中段赋予银灰色金属漆材质，搭配细微的磨砂纹理还原铝合金壳体的真实触感，输出轴赋予亮面镀铬金属材质，突出轴类零件的加工精度质感，壳体侧面的金色装饰条采用金属阳极氧化材质，提升模型的视觉层次感。设计过程中重点考量了电机的安装适配性，法兰安装孔的孔距、输出轴的轴径、机身的总长尺寸均参考通用103机座号步进电机的标准参数，模型可直接用于自动化设备的布局装配仿真，也可作为电机选型阶段的三维参考模型，帮助设计人员快速完成设备的动力部件布局校验，避免后续设计中出现安装干涉、尺寸不匹配的问题。
