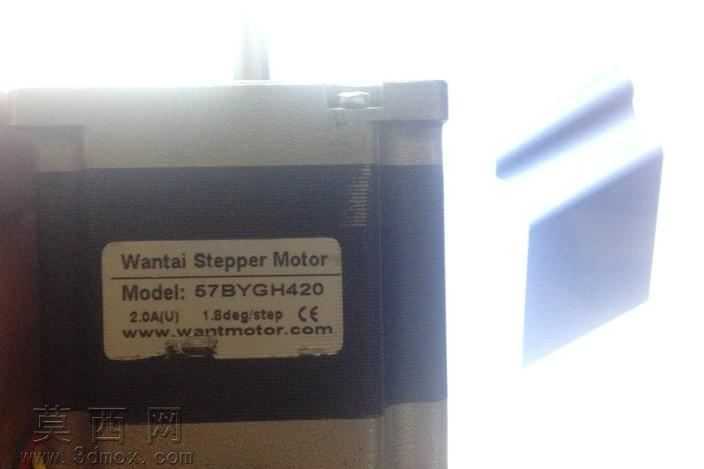

万泰57BYGH420步进电机三维结构设计

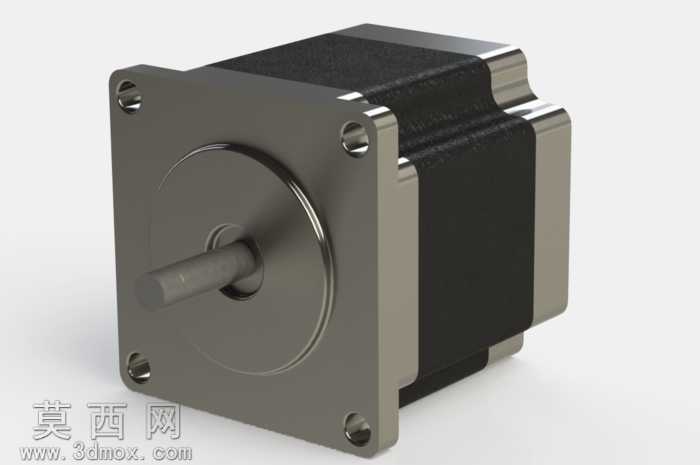

本模型为NEMA23规格万泰57BYGH420步进电机的三维参数化建模成果，建模过程严格遵循实物测绘尺寸，保证各结构件的装配精度与实际产品完全一致。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先拆分电机的核心组成单元：前端方形安装法兰、输出轴、定子绕组封装壳体、后端盖四大主体结构，对每个零件单独进行特征建模。前端法兰部分，精准还原四个角位的安装沉孔、中心轴孔的同轴度公差，法兰边缘的倒角、安装面的平面度特征都通过拉伸、切除、倒角等基础特征逐一实现，保证安装接口的尺寸完全匹配行业通用的NEMA23安装规范。输出轴建模时，严格按照6.35毫米的轴径尺寸构建，还原轴身的光杆特征、轴端的装配定位结构，通过旋转特征完成轴体的基础造型后，对轴肩的过渡圆角做了细节处理，避免应力集中的结构缺陷。定子壳体部分，还原了黑色塑封封装的方形外观，壳体与前后端盖的配合止口通过精密的尺寸约束实现，保证装配时的同轴度要求，壳体表面的细微脱模斜度也做了还原，让模型外观更贴近真实注塑件的工艺特征。后端盖的金属质感结构，通过拉伸与切除特征构建出与壳体配合的卡扣、定位柱结构，还原金属端盖的切削加工质感。材质渲染阶段，为前端法兰、输出轴、后端盖赋予磨砂金属材质，调整金属粗糙度、反射率参数还原铝合金机加工的哑光金属质感，为中间定子壳体赋予黑色哑光工程塑料材质，调整材质的漫反射参数模拟塑封绕组的表面质感，渲染时添加柔和的环境光，突出各部件的材质层次与结构边界。整体模型的装配约束完全按照实际电机的装配关系设置，法兰与壳体同轴、输出轴与法兰轴孔同轴、端盖与壳体端面贴合，所有配合关系无过约束、无干涉，可直接用于机构运动仿真、设备装配干涉检查等场景，也可作为自动化设备选型阶段的三维参考模型，帮助工程师快速完成电机在整机布局中的位置规划、安装空间校核。
