电机驱动离心式鼓风设备三维结构设计

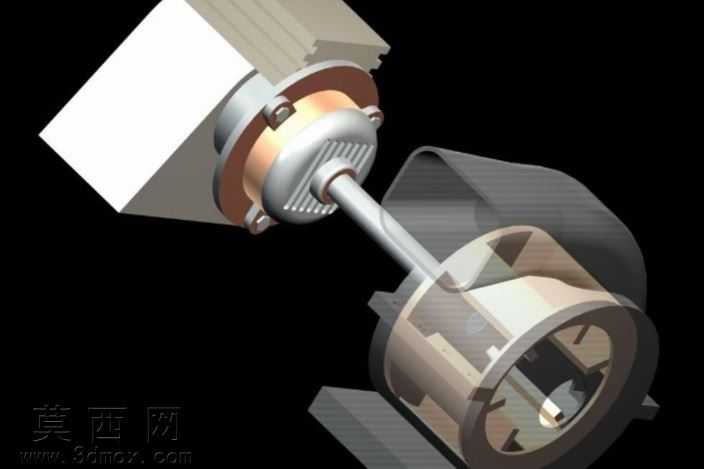

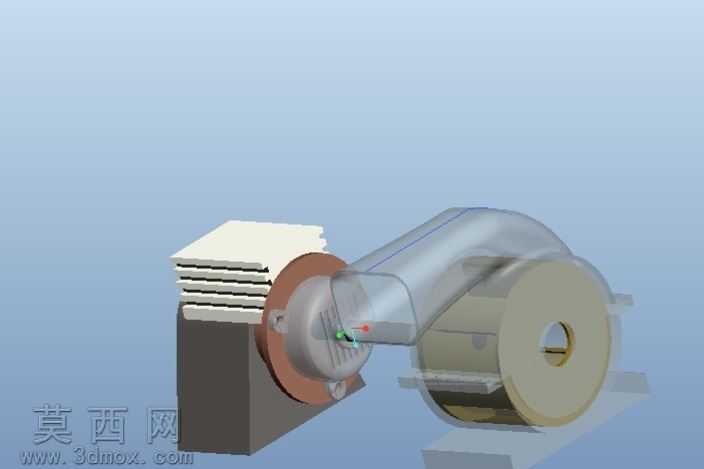

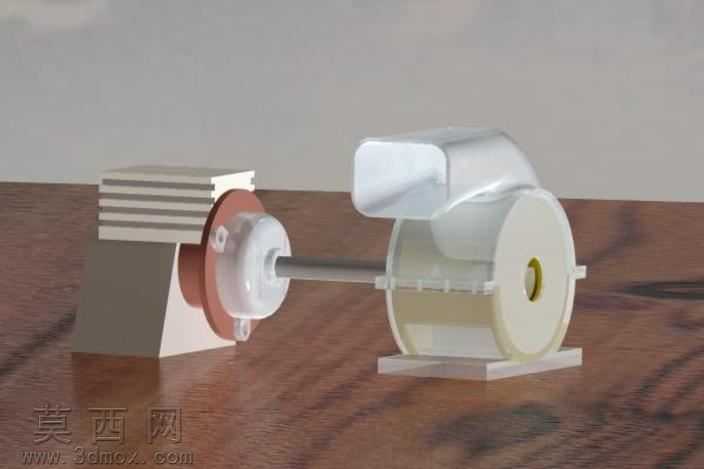

本模型采用三维参数化建模方式完成整体装配设计，完整还原了电机驱动离心式鼓风机的全部结构细节。建模过程中首先对驱动电机部分进行结构拆解，分别构建了电机散热壳体、定子安装基座、端盖连接结构、动力输出轴等独立零件，针对电机外壳的散热鳍片采用阵列特征完成批量建模，保证鳍片间距均匀、结构规整，同时对电机接线端的防护结构做了细节还原，还原了接线盒的卡扣与密封槽结构。风机蜗壳部分采用曲面建模方式构建流道型线，严格按照离心风机的气动设计要求绘制蜗壳内壁的渐开线曲面，保证流道顺滑无突变，蜗壳与电机的连接法兰采用参数化草图绘制螺栓孔位，确保装配时的同轴度与连接精度。叶轮部分作为核心做功部件，分别建模了前盘、后盘与叶片结构，叶片采用前倾式离心叶片型线，通过圆周阵列完成多叶片的均匀排布，同时对叶轮与电机轴的连接轮毂做了键槽与定位台阶的细节设计，保证动力传递的结构合理性。进风导流段采用圆弧过渡曲面设计，降低进风阻力，导流段与蜗壳进风口采用止口定位结构，保证装配密封性。整体装配过程中严格按照实际机械装配的约束关系添加配合，电机轴与叶轮轮毂采用同轴心配合与轴向端面限位配合，连接法兰采用面重合与螺栓孔同轴配合，所有运动部件预留了合理的装配间隙，避免出现结构干涉。材质渲染阶段，为电机壳体赋予了哑光灰铸铁材质，散热鳍片部分添加了细微的磨砂质感还原真实铸件表面效果，风机蜗壳采用半透明工程塑料材质，可直观展示内部叶轮的安装位置与结构形态，连接法兰部分赋予了棕红色防锈漆材质，金属轴类零件赋予了抛光不锈钢材质，不同材质的区分让整体模型的结构层级清晰可辨。设计过程中充分考虑了设备的实际使用场景，整体结构紧凑，电机与风机直连的设计省去了中间传动部件，提升了传动效率，同时散热结构与流道设计的匹配，可满足强制冷热空气输送的使用需求，模型可直接用于结构验证、教学演示或产品方案展示使用。
