直列六缸内燃机缸体总成结构设计

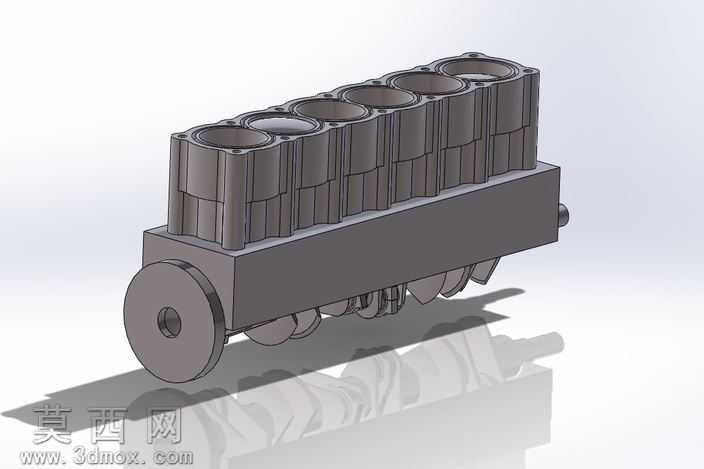

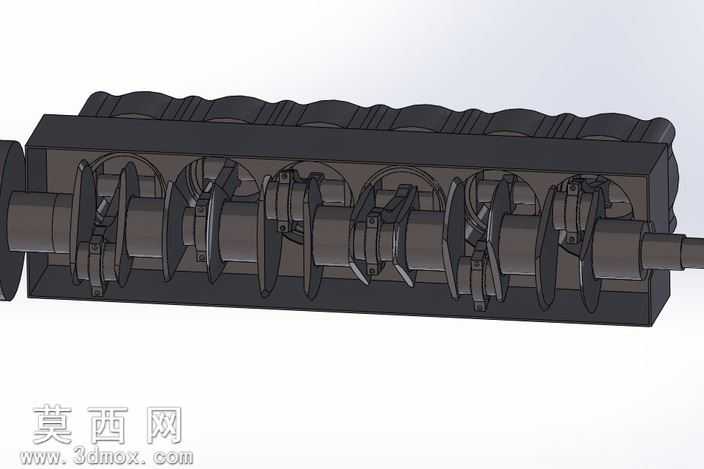

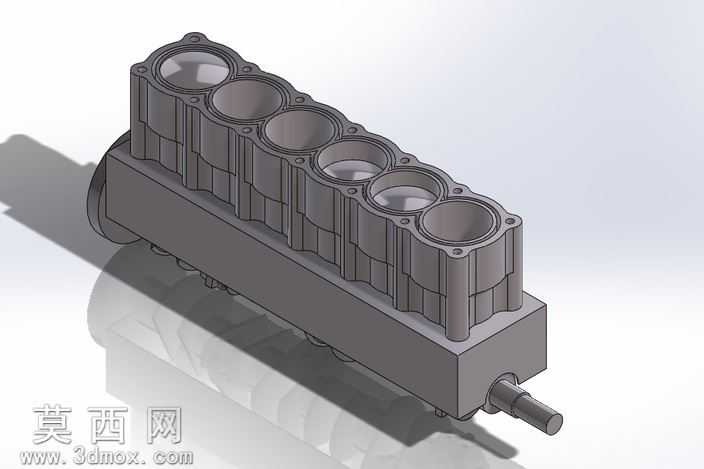

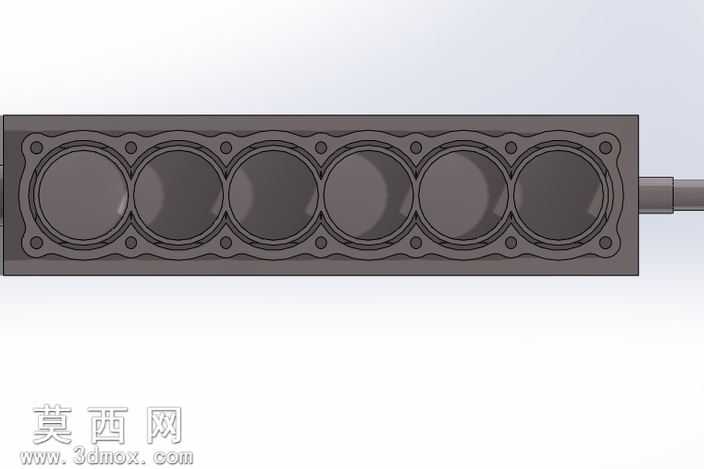

本模型为直列六缸内燃机缸体总成三维设计，采用SolidWorks软件完成全参数化建模，整体结构还原了经典直列六缸动力单元的核心布局。建模过程中首先以缸心距为核心基准搭建骨架模型，严格遵循90毫米缸径、80毫米冲程的设计参数，依次完成六个气缸套安装位、缸体水套空腔、曲轴箱支撑结构、前后端油封安装位的特征绘制，所有配合面均预留了标准公差余量，符合内燃机设计的工程规范。模型对缸体顶部的缸盖螺栓孔、侧壁的机油通道、底部的主轴承盖安装位都做了精细化还原，曲轴输出端的轴伸结构、前端的辅助传动安装位也完整呈现，各部件之间的装配关系完全按照实际发动机的装配逻辑设定，可直接用于装配干涉检查与运动仿真。渲染阶段采用金属哑光材质模拟铸铁缸体的质感，对气缸内壁做了高光金属处理区分加工面与铸造面，搭配浅灰色渐变背景突出结构轮廓，光影角度选择斜向45度俯视视角，可清晰展示六缸直线排布的布局特征与缸体的整体比例。设计思路上参考了经典民用大排量自然吸气发动机的结构逻辑，单缸排量控制在500cc级别，总排量约3.0L，兼顾了动力输出平顺性与结构紧凑性，缸体采用整体式龙门结构设计，相比平分式结构拥有更高的刚性，可承受更高的燃烧压力，曲轴采用全支撑设计，每个曲柄臂两侧都设置主轴承位，有效降低高转速下的曲轴形变，模型还预留了机油泵、水泵等附件的安装接口，可拓展完成完整发动机的外围附件装配设计。
