水平布局斯特林动力装置结构设计

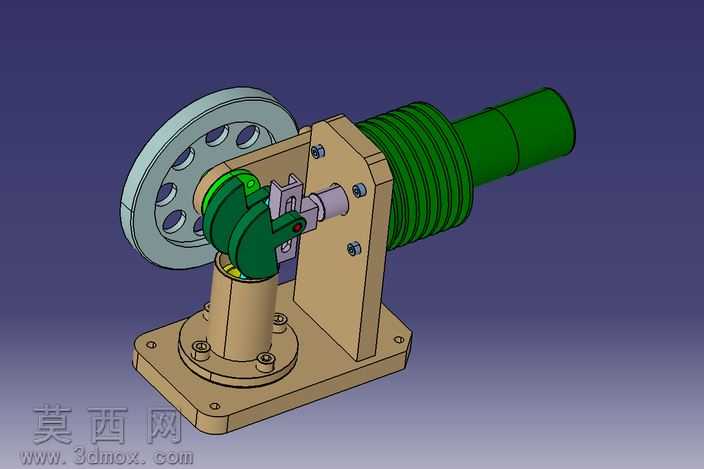

本作品为水平布局的斯特林动力装置三维建模成果，整体采用卧式排布的结构逻辑，将动力输出端与热置换端沿水平轴向依次布置，大幅压缩了装置的纵向安装空间，适配桌面级小型动力演示场景的安装需求。建模过程中严格遵循斯特林循环的工作原理进行结构匹配，对各运动部件的运动行程、装配间隙进行了精准的参数化约束，确保所有活动构件在运动仿真过程中无干涉、无卡滞，完整复现斯特林热机的工作逻辑。模型的材质渲染贴合实物加工的工艺特征：底座与支撑支架采用哑光米黄色金属漆材质，模拟铸铝支架经喷砂氧化后的表面质感，紧固件位置还原了内六角螺栓的金属光泽与装配细节；左侧飞轮采用浅灰蓝色金属材质，盘面均匀开设六个圆形减重孔，既还原了飞轮的配重平衡设计逻辑，也通过镂空结构提升了模型的视觉层次感；中部的曲柄连杆与动力活塞组件采用深绿色哑光涂层，区分不同功能的运动构件，清晰展示动力传递的路径；右侧热置换气缸外壁设计有环形散热鳍片结构，采用亮绿色材质突出散热结构的形态特征，还原热机冷热端分离的设计思路。结构设计上，支撑立柱与水平支架采用L型一体式连接结构，底座开设四个对称的安装固定孔，可直接将装置固定在安装平面上，提升运行过程的稳定性；曲柄转轴与飞轮采用同轴心约束，连杆两端分别与曲柄销、动力活塞铰接，将活塞的往复直线运动精准转换为飞轮的旋转运动，各铰接位置均预留了合理的配合间隙，符合实际机械加工的装配公差要求。整体建模过程兼顾了结构原理的准确性与外观展示的直观性，既可以作为斯特林发动机工作原理的教学演示模型，也可为小型卧式斯特林动力装置的实物加工制作提供完整的结构参考，帮助设计者快速验证结构布局的合理性，缩短实物开发的迭代周期。
