柴油发动机总成SolidWorks三维设计模型

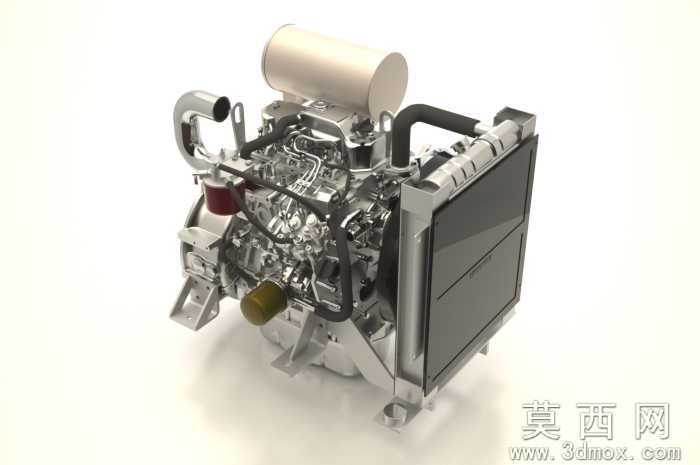

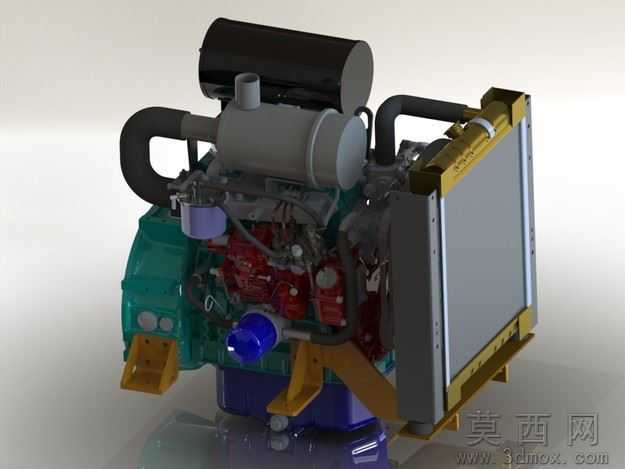

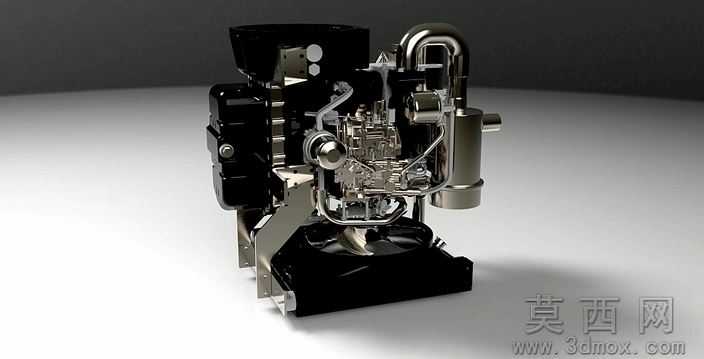

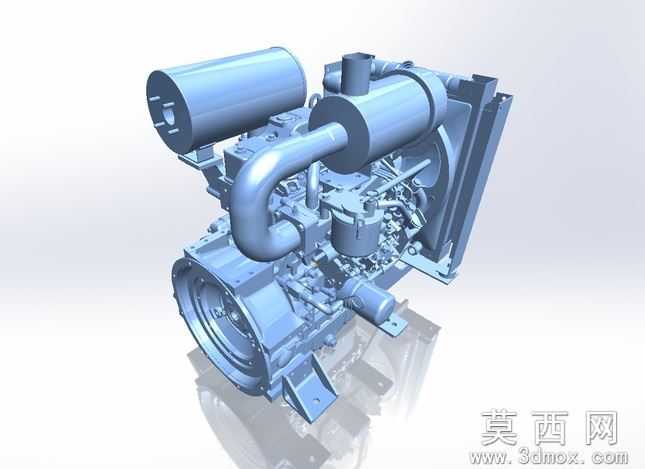

本模型为完整柴油发动机总成三维设计成果，建模阶段严格遵循柴油发动机真实结构比例开展设计，首先完成核心机体部件的基准定位，依次搭建气缸体、曲轴连杆机构、配气机构的基础骨架，再逐步装配燃油供给系统、润滑系统、冷却系统、进排气系统及启动系统的全部附属部件，每一个零件的建模都参考通用柴油发动机的实际尺寸参数，对管路走向、支架安装位、紧固件排布都做了1:1的还原设计，确保整体装配不存在干涉问题。参数设计层面，模型完整还原了柴油发动机的核心结构参数，包含气缸排列形式、缸径行程对应比例、散热器尺寸匹配、进排气管路通径、燃油喷射部件安装位置等关键参数，所有配合关系都按照实际机械装配要求设置，转动副、固定副的约束完全符合真实发动机的运动逻辑，可直观展示曲轴转动、活塞往复、气门开合的联动过程。渲染材质方面，模型针对不同部件做了差异化材质设置，机体铸铁部件赋予哑光金属灰材质，散热器散热片赋予浅蓝色金属漆面材质，管路部件赋予黑色橡胶或金属管路材质，燃油箱、消声器等部件赋予对应工业涂装材质，渲染效果贴近真实工业柴油发动机的外观质感，可清晰区分不同功能模块的部件。结构原理上，模型完整呈现柴油发动机的工作逻辑，通过总成装配结构可直观理解柴油压燃做功的完整流程：空气经进气系统进入气缸，活塞压缩空气至高温高压状态后燃油喷入燃烧，膨胀做功推动曲轴旋转输出动力，废气经排气系统排出，同时冷却系统、润滑系统的管路布局清晰展示了发动机持续稳定运行的辅助保障结构。软件兼容层面，模型除SolidWorks原生格式外，还提供STEP、IGES通用三维格式，同时支持Autodesk Inventor等主流三维机械设计软件打开编辑，不同软件导入后可保留完整装配结构与零件特征，方便不同使用习惯的设计者开展二次修改。研发教学应用层面，该模型可作为动力机械相关课程的教学演示素材，帮助学习者直观理解柴油发动机的整体构造与部件配合关系，也可作为工程机械、农用机械、专用车辆等设备动力单元选型设计的参考模型，还可用于发动机相关改装、结构优化设计的基础参照，为动力系统相关的研发设计、教学实训提供直观的三维数字化支撑。
