小型直连式流体输送泵结构设计

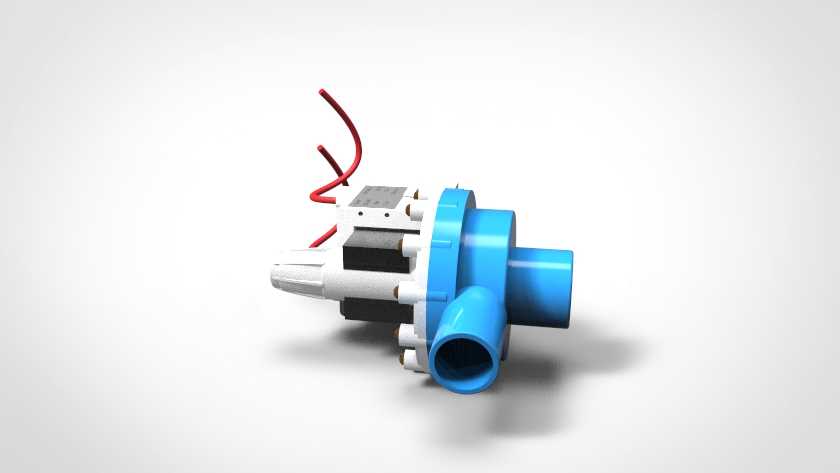

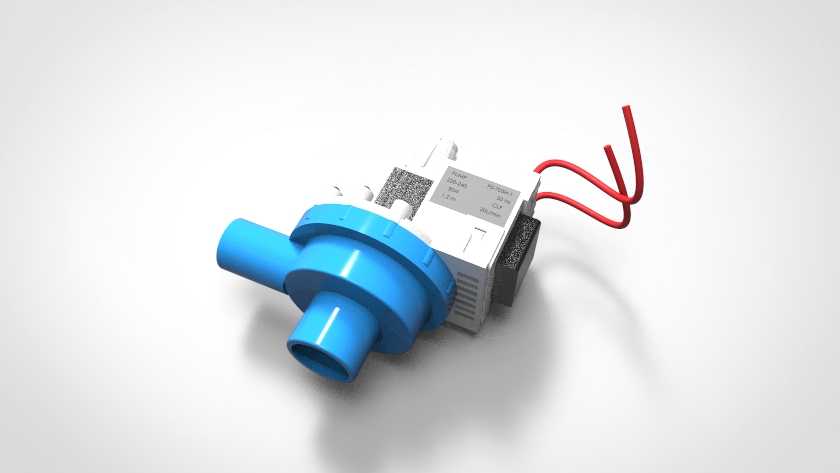

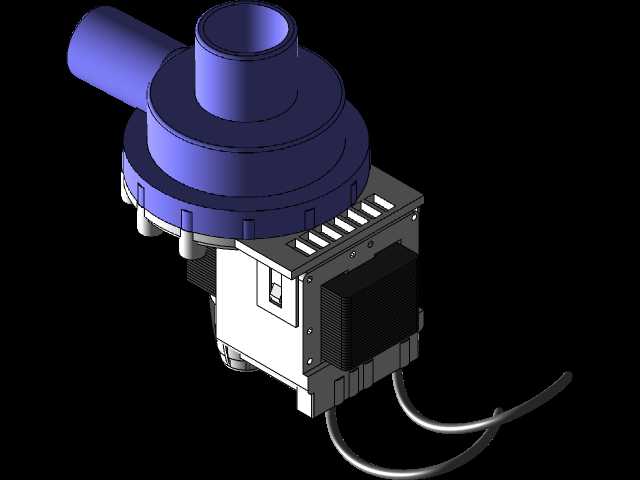

　　这款小型流体泵的结构设计，首先围绕紧凑型安装场景做了布局优化，泵头与驱动端采用直连式集成结构，省去了传统联轴器的安装空间，整体轴向尺寸控制在极小范围内，适配各类空间局促的流体输送工位。泵头采用双侧快插式管路接口，接口为等径圆柱结构，外壁做了环形防滑槽设计，可直接匹配对应内径的柔性输送管路，安装时无需额外配置法兰或螺纹转接头，徒手即可完成管路插接，配合管卡即可实现可靠密封，大幅降低现场安装的工时消耗。

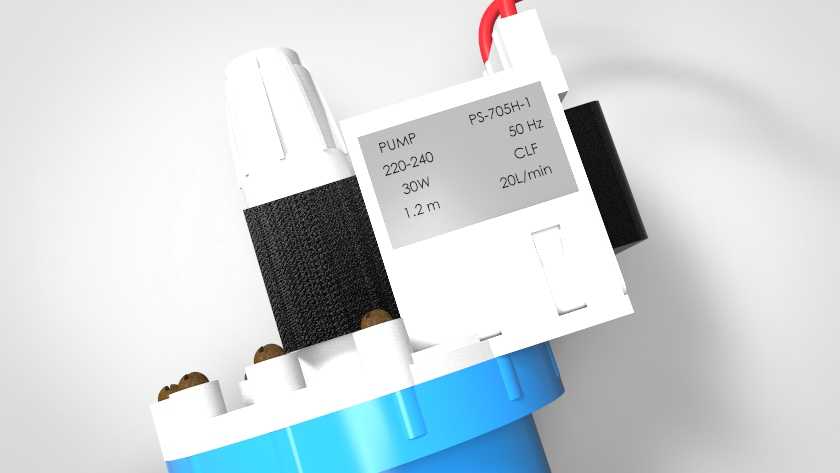

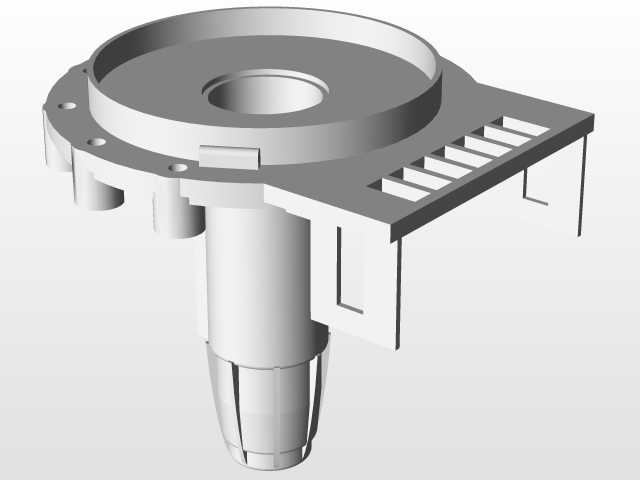

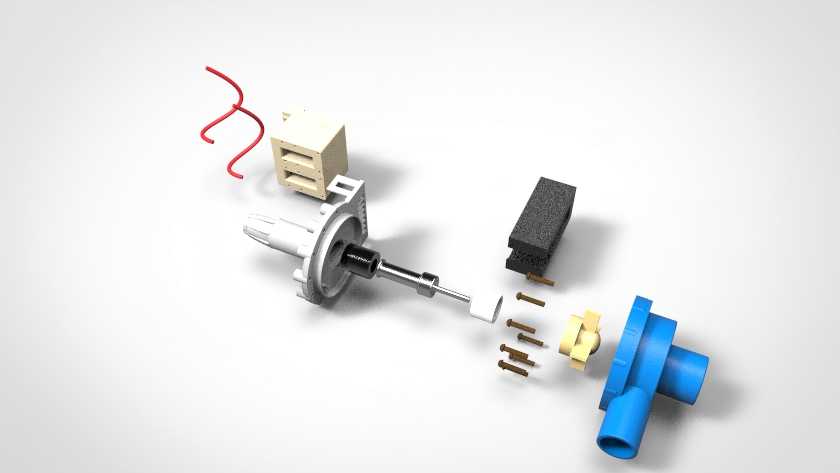

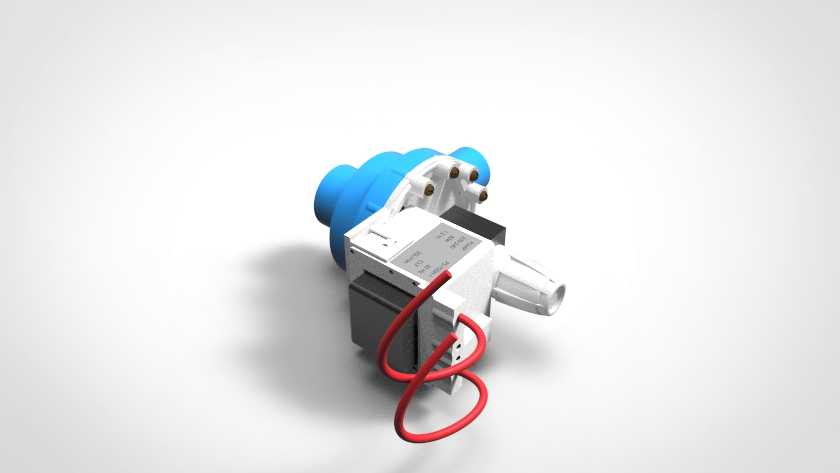

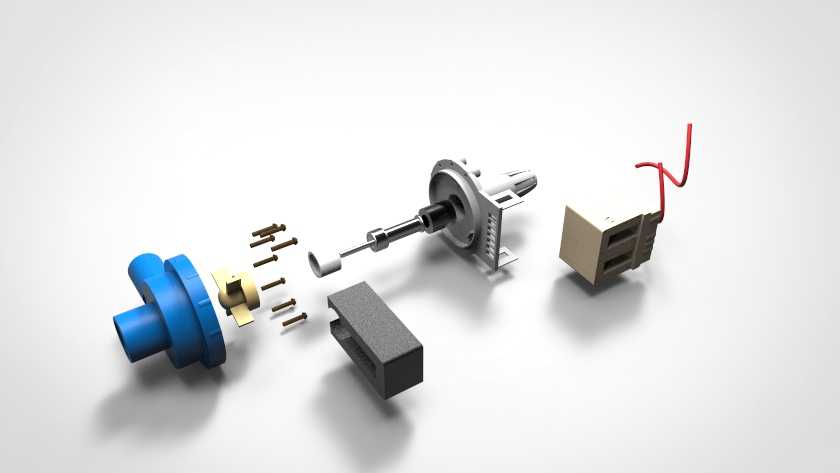

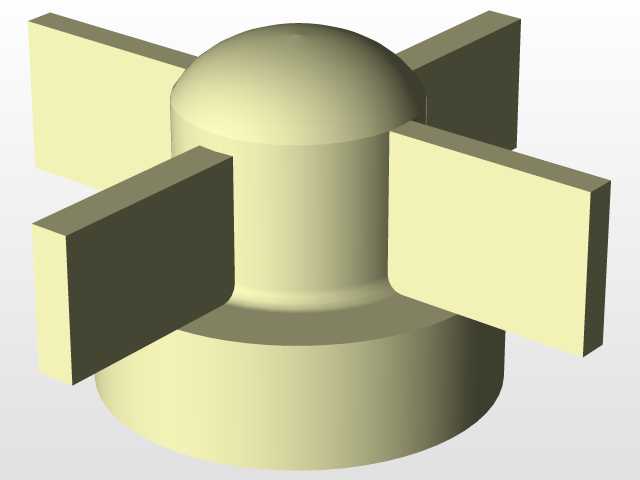

　　从功能实现逻辑来看，泵体内部的叶轮腔与驱动腔之间做了独立的密封隔离结构，密封件采用耐常规流体腐蚀的弹性材质，既可以避免输送介质渗入驱动端造成线圈烧毁，也能防止驱动端的润滑脂渗入输送流道造成介质污染，适配洁净度要求中等的流体输送场景。驱动部分采用集成式电磁驱动结构，外置的两根接线端做了绝缘护套防护，接线端的出线方向与泵体轴向呈垂直布局，可避免管路安装时与线缆产生干涉，接线时直接对接对应供电回路即可，无需额外调整泵体安装角度。

　　在实际应用场景中，这类小型泵多用于小型水处理设备的流体循环、小型化工加注设备的介质输送、家用清洁设备的流体增压等工位，额定工况下的流量输出可满足单路小口径管路的输送需求，运行时的振动幅度控制在较低水平，安装时无需额外做厚重的减震基础，直接通过泵体侧面的两个安装耳片用螺丝固定在设备安装板上即可，安装孔位的间距做了标准化设计，可直接替换同规格的老旧泵体，无需重新在安装板上打孔。

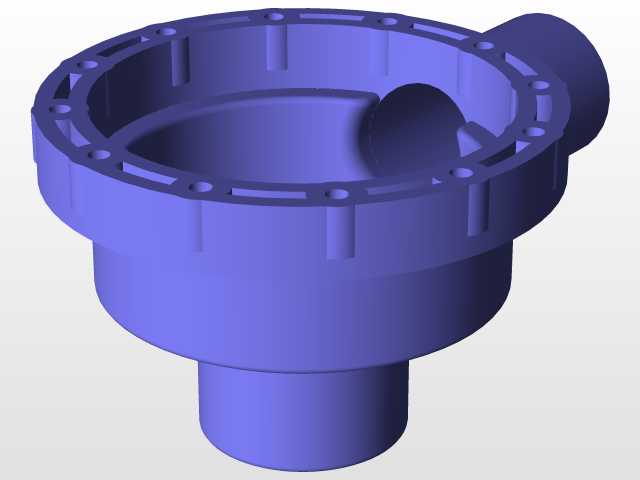

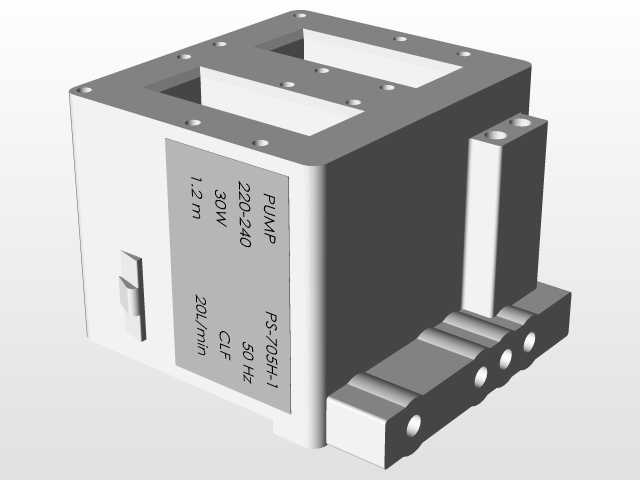

　　设计过程中对泵头的流道做了圆弧过渡处理，避免流道内出现直角死角造成介质残留，长期输送含微小颗粒的流体时也不易出现流道堵塞的问题，泵头外壳采用高强度工程塑料材质，既满足了结构强度要求，也降低了整体自重，同时具备一定的耐腐性能，可适配弱酸碱类的常规输送介质。驱动端的外壳做了散热筋结构，连续运行时可通过外壳自然散出线圈产生的热量，无需额外配置散热风扇，进一步简化了整体结构，降低了故障发生概率。

　　从安装边界来看，泵体的最大径向尺寸集中在泵头位置，安装时只需预留出略大于泵头直径的操作空间即可完成管路插拔与固定，接线端的线缆预留长度可根据实际安装工位调整，不会出现线缆过短无法接线的问题。整体结构没有易损的外露部件，日常维护时只需定期检查接口处的密封情况，无需拆解泵体做内部保养，运维成本极低，非常适合批量配套在各类小型流体设备中使用。
