外啮合单齿轮液压动力泵结构设计

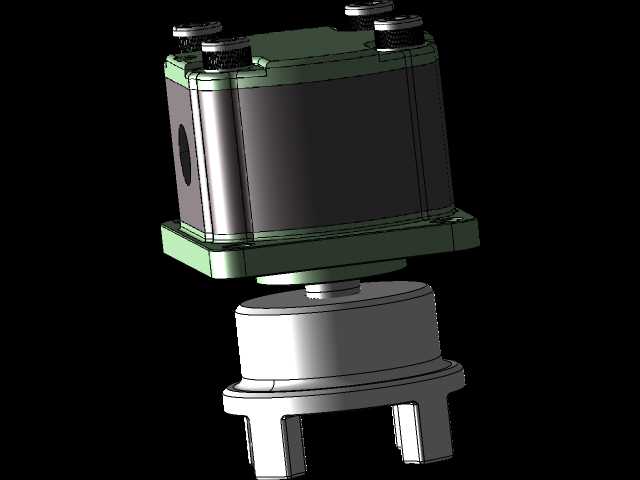

　　这款单齿轮结构的液压泵，是开式液压系统里最常见的动力供给单元，日常在小型工程机械、农用机具、机床辅助液压回路里都能见到它的身影，核心作用是把原动机输入的旋转机械能，转化为液压油的压力能，为后续油缸、液压马达这类执行元件提供稳定的压力油源。从结构设计逻辑来看，这款泵采用了齿轮段与安装基座分体式的布局，上部的泵体主体集成了齿轮容腔、进出油口、端盖密封结构，顶部的螺栓紧固结构直接把上端盖和泵壳压合，密封件嵌在端盖与壳体的结合面沟槽里，能有效避免高压工况下的油液渗漏，进出油口设置在泵体侧方，和齿轮啮合区的径向位置对应，吸油口对应齿轮脱开啮合的容腔增大区域，压油口对应齿轮进入啮合的容腔减小区域，完全符合外啮合齿轮泵的工作原理，

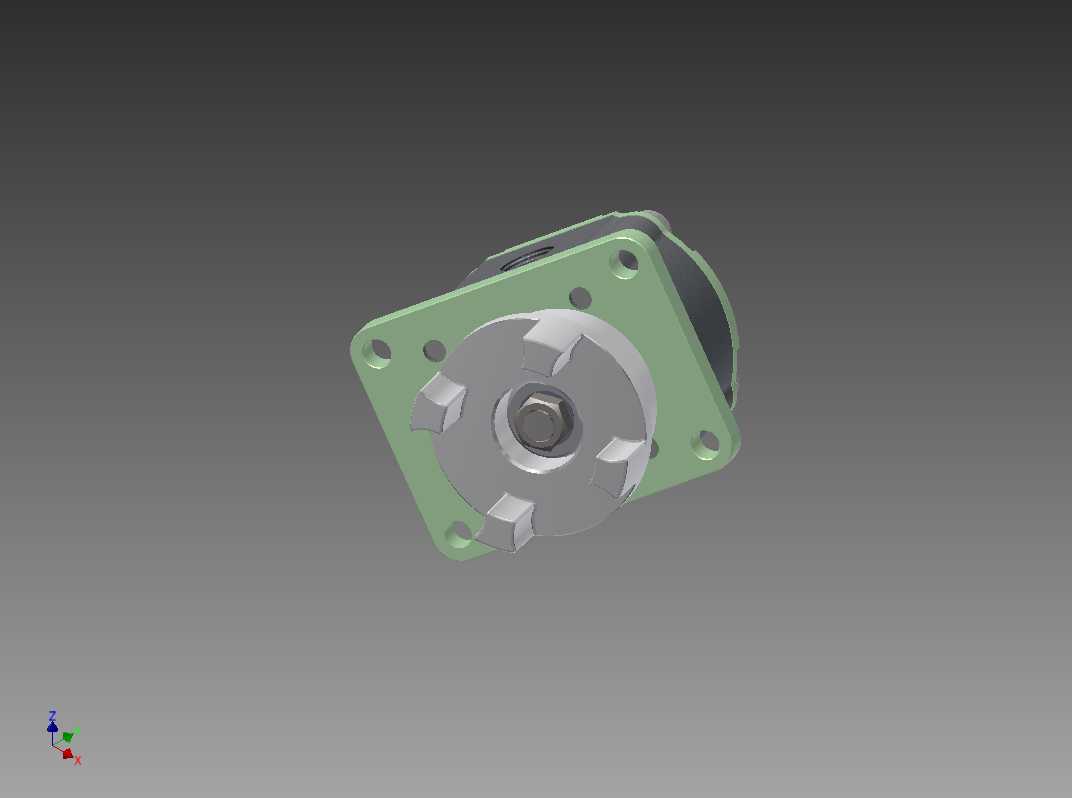

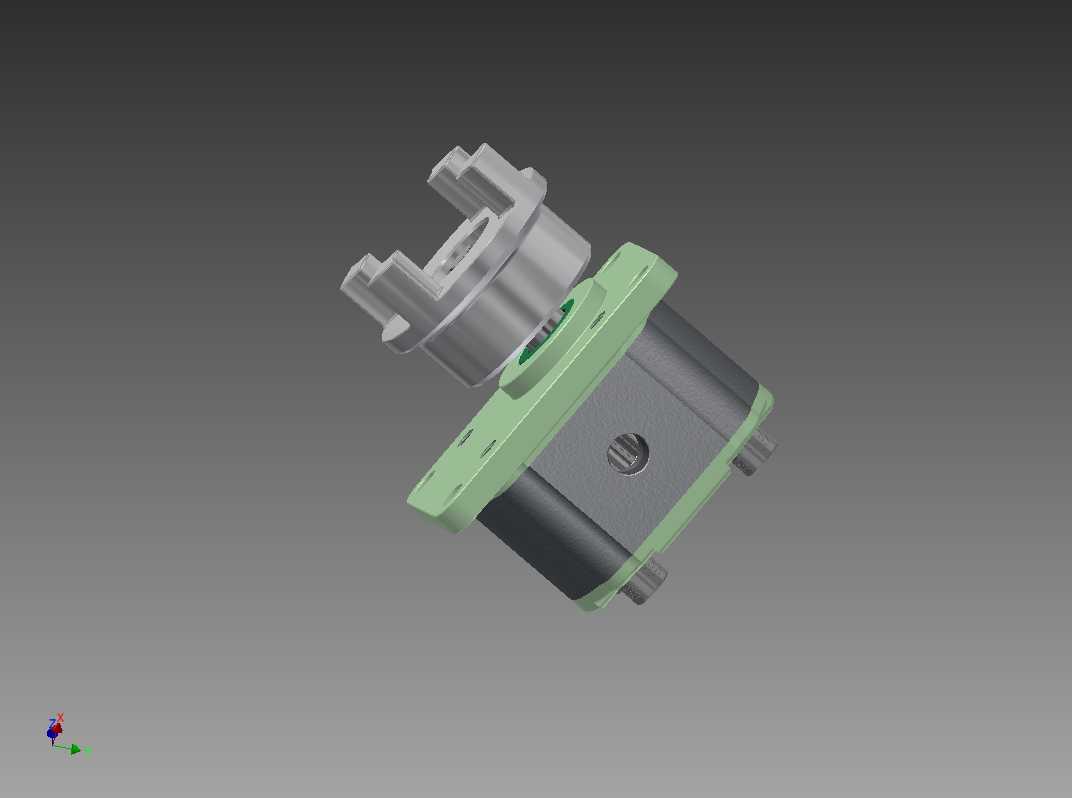

　　能保证油液平稳吸入、加压输出。下部的安装基座做了阶梯轴式的定位结构，底部带两个对称的安装支脚，安装时可以直接通过支脚的通孔把泵固定在设备的安装面板上，输入轴从基座中心穿出，和原动机的输出轴通过联轴器对接，轴段处设置了骨架油封，防止泵内油液顺着轴向泄漏，同时也能阻挡外部的灰尘杂质进入泵体内部。设计时特意把齿轮的齿宽、齿顶圆和壳体内腔的配合间隙控制在合理范围，间隙太小会导致齿轮转动时和壳体内壁刮蹭，增大运转阻力，间隙太大又会造成压油腔的高压油向吸油腔泄漏，降低泵的容积效率，端盖和齿轮端面的间隙也通过纸质密封垫片的厚度做了微调，兼顾运转顺畅度和密封性能。这款泵的额定工作压力适配中低压液压回路，流量输出平稳，结构简单可靠，

　　对油液的清洁度要求相对柱塞泵更低，日常维护成本不高，在小型液压站、叉车的转向助力回路、农机的液压悬挂系统里都能适配，安装时要注意输入轴和原动机轴的同轴度偏差不能超过允许值，否则会导致轴封过早磨损，运转时出现异常振动和噪音，吸油管路要尽量减少弯头，保证吸油阻力在允许范围内，避免泵出现吸空导致的气蚀问题，缩短使用寿命。
