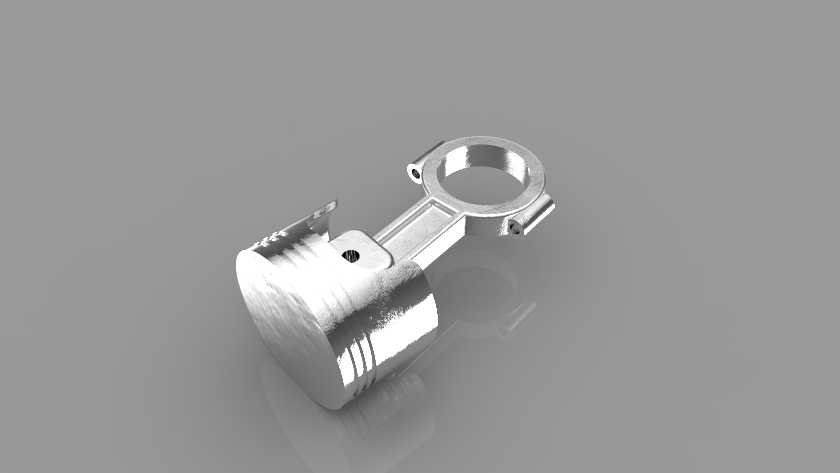

汽车发动机活塞连杆组件结构设计

　　这套活塞连杆组件是汽车内燃机曲柄连杆机构的核心运动部件，直接参与发动机的能量转换循环，在四冲程发动机的进气、压缩、做功、排气四个行程中承担着将燃气爆发压力转化为曲轴旋转扭矩的关键作用。日常工况下，活塞顶部直接接触燃烧室高温高压燃气，需要在高速往复运动中保持可靠的密封性能，同时将燃烧产生的作用力通过活塞销传递给连杆，最终驱动曲轴旋转输出动力。设计过程中首先需要匹配发动机的排量与压缩比参数，确定活塞的直径尺寸，本次设计的活塞直径为127mm，适配中等排量的车用动力单元，连杆长度设定为171mm，这个臂长参数需要兼顾发动机的整体高度、活塞运动的侧压力大小以及曲轴的回转半径，避免活塞在下止点位置与曲轴平衡块发生运动干涉。

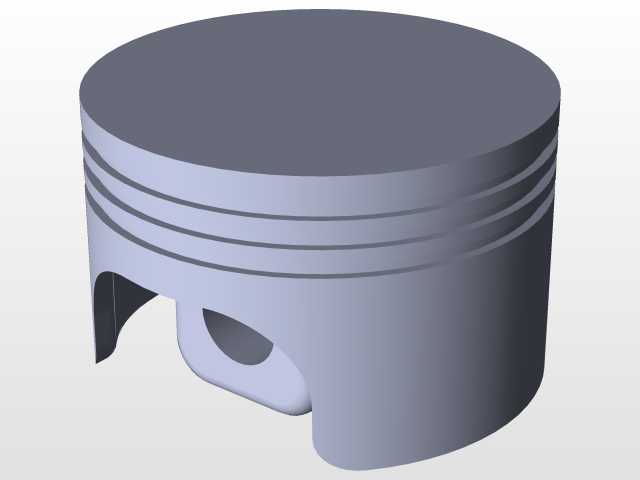

　　活塞本体采用铝合金材质，主要是利用铝合金密度低、导热性好的特性，降低往复运动的惯性力，同时快速将燃烧室的热量传递给缸壁与冷却系统。活塞头部设计有环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，防止燃气窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞裙部设计为椭圆形截面，适配热态下的膨胀变形，保证活塞在缸筒内往复运动时不会出现卡滞，同时保持合理的配合间隙，减少敲缸异响的产生。连杆部分采用工字形截面设计，在保证足够的强度与刚度的前提下尽可能降低自身重量，减小高速运动时的惯性载荷，连杆小头通过活塞销与活塞连接，内部设计有衬套结构减少磨损，连杆大头则为剖分式结构，通过连杆螺栓与曲轴的连杆轴颈连接，

　　剖分面采用定位结构保证装配精度。整套组件的安装需要严格控制活塞销的配合间隙、连杆轴承的预紧力，同时需要对活塞连杆组进行动平衡校正，避免高速运转时产生过大的振动，影响发动机的运行平顺性与使用寿命。在实际维修与装配场景中，这套模型可以作为结构认知、装配工艺模拟的参考，帮助设计人员与维修人员理解活塞连杆组件的配合关系，也可用于教学演示中讲解曲柄连杆机构的运动原理。
