V型十二缸内燃机缸体结构三维设计

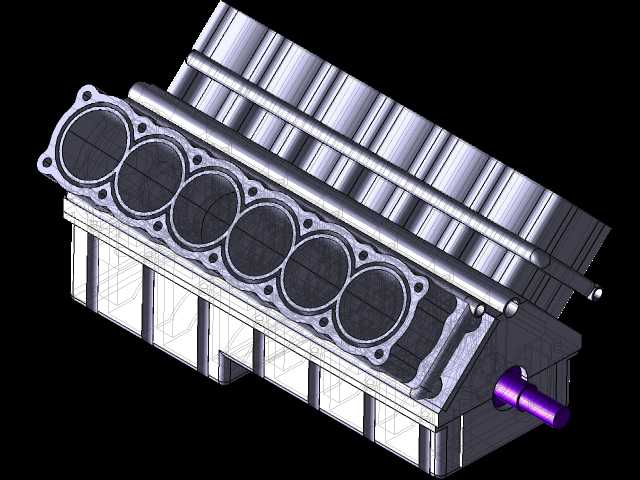

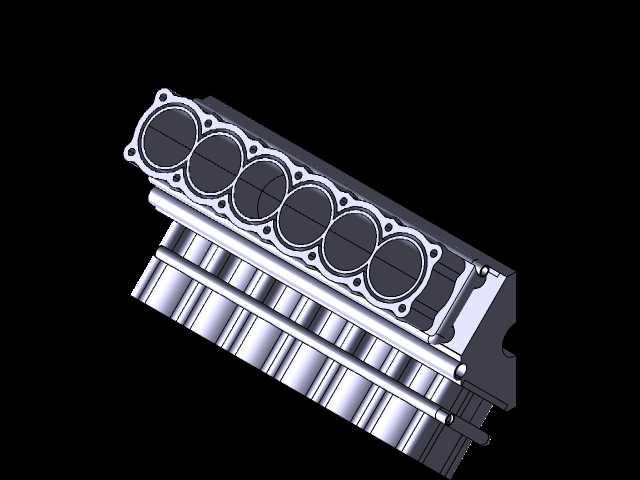

　　该V12动力单元的缸体结构采用60度夹角V型布局，两侧各布置6个气缸，这种排布方式能在保证大排量输出的前提下，大幅缩短整机轴向长度，适配豪华乘用车、高性能赛车、大型船舶辅机以及固定式发电机组的舱体安装边界，相比直列六缸机型，整机长度可缩短近40%，重心高度降低15%左右，更利于搭载平台的重量分配与空间布局优化。从结构设计层面看，缸体采用整体式铝合金压铸基体设计，侧壁集成加强筋结构，兼顾轻量化与高刚性需求，可承受12个气缸交替做功产生的高频交变载荷，避免高转速工况下缸体变形引发的气缸密封失效、曲轴同轴度偏差等问题。气缸孔采用平台珩磨工艺预留设计，可适配湿式或干式缸套压装需求，满足不同功率调校版本的散热与耐磨要求，

　　两侧气缸的进排气道采用对称式流道设计，保证各缸进气效率一致性，降低各缸做功偏差带来的整机振动。曲轴支撑采用七道主轴承座结构，沿缸体下部纵向均匀分布，每个轴承座都设计有独立的润滑油道通孔，可直接连通缸体主油道，为曲轴轴颈、连杆大头提供持续压力润滑，轴承座结合面采用高精度平面加工基准，保证装配后曲轴的旋转同轴度控制在0.02mm以内，减少高速运转时的轴瓦偏磨风险。缸体前端集成正时机构安装腔、水泵安装法兰以及附件驱动轮系安装位，可直接挂载发电机、空调压缩机、动力转向泵等前端附件，后端预留飞轮壳与变速器连接的定位止口与螺栓孔位，安装定位公差符合主流动力总成的匹配标准，下部设计有整体式油底壳安装法兰，法兰面采用连续密封胶槽结构，

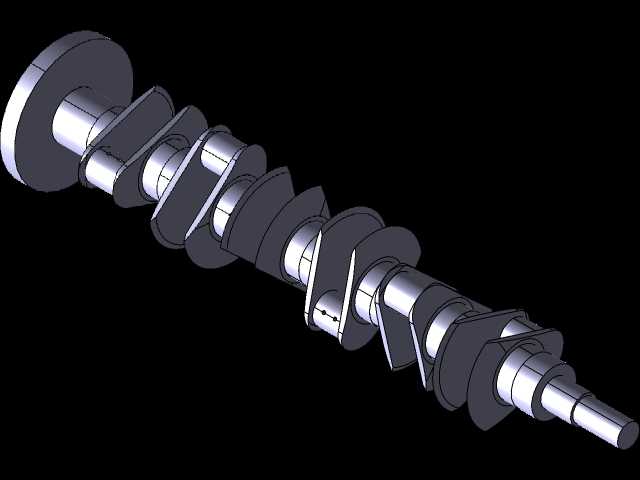

　　可适配冲压钢质或铸铝油底壳的密封安装，避免机油渗漏问题。两侧气缸之间的V型夹角空腔内，设计有进气歧管安装平面与冷却水道连通口，可将冷却液均匀分配到各气缸水套，保证高负荷工况下各缸工作温度差控制在5摄氏度以内，避免局部过热引发的爆震问题。缸体侧面预留有机油滤清器、机油冷却器的安装接口，以及曲轴箱通风装置的连接通孔，可直接对接外围附属管路，减少外接管路的转接节点，降低整机泄漏风险。从运动学匹配角度，该结构适配十字曲轴或平面曲轴设计，可根据不同应用场景的动力输出特性调整曲轴参数，平面曲轴版本可实现更高的转速响应，适配高性能赛车场景，十字曲轴版本则可优化低转速扭矩输出与运转平顺性，适配豪华乘用车与大型发电机组的使用需求。缸体的所有安装孔位都采用统一的坐标基准设计，在三维建模阶段就完成了与周边附件、搭载平台的干涉检查，可直接用于后续的工程出图、仿真分析与样机试制，减少设计迭代过程中的修改工作量。
