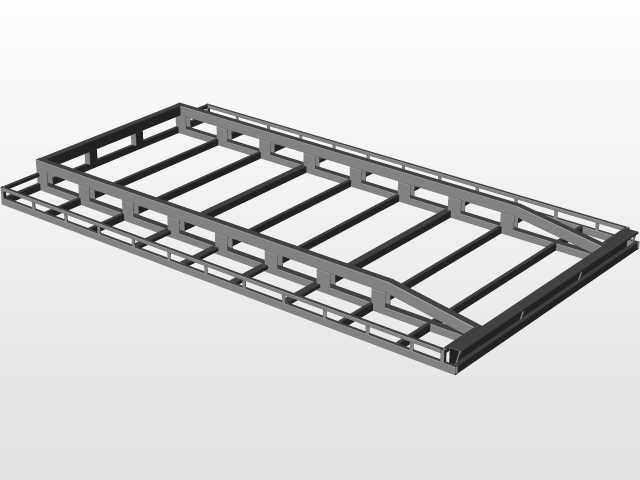

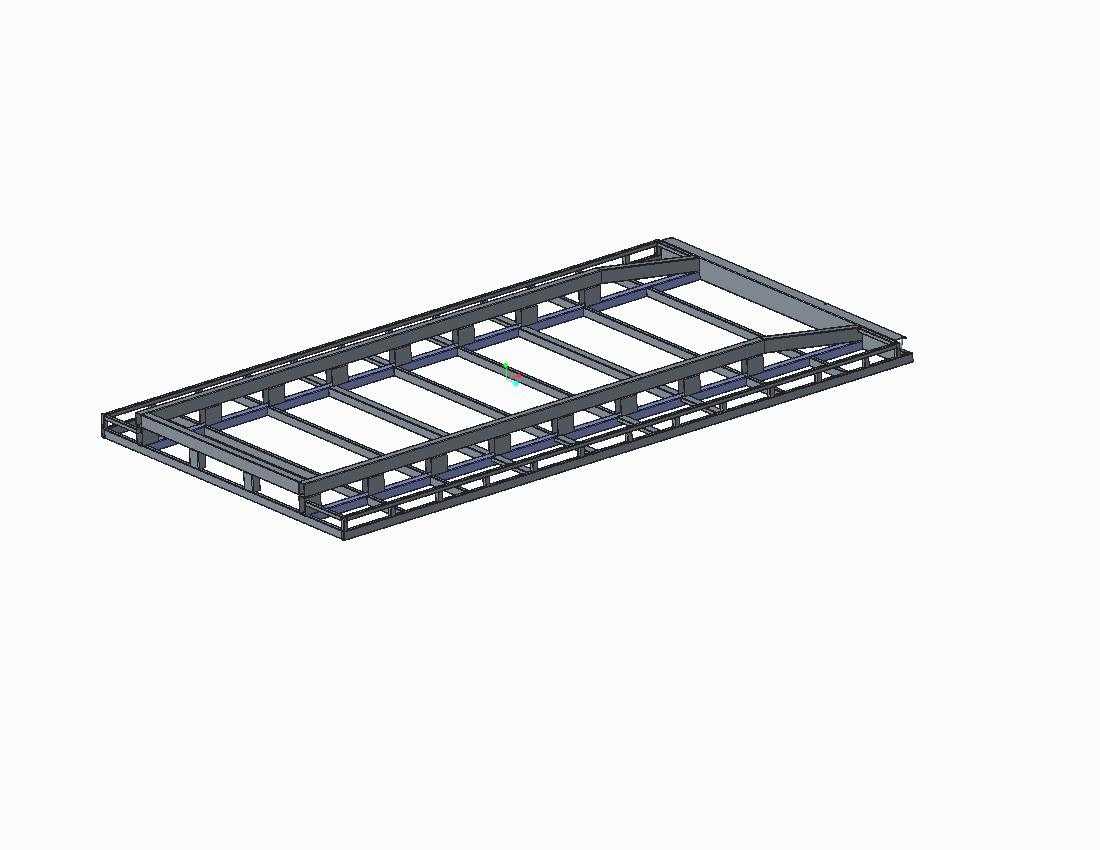

带横拉杆结构的平板拖车承载底盘设计

　　在厂区物料周转、短途重载转运的场景里，平板拖车是车间跨工段转运、货场平面驳运最常用的无动力载具，底盘作为整台拖车的核心承载基体，其结构合理性直接决定了额定载荷下的形变量、行驶稳定性与长期服役寿命。这款平板拖车底盘采用框架式承载结构设计，核心受力路径围绕纵梁与横梁的焊接框架搭建，横拉杆作为横向加强构件布置在底盘框架的对应受力节点位置，主要作用是抵消车辆转向、过凹凸路面时产生的横向剪切力，避免框架长期受交变载荷出现焊缝开裂、纵梁外张或内收的形变问题。从设计逻辑来看，整个底盘的框架搭建优先考虑载荷均布特性，平板承载面的下方横梁采用等间距排布，每根横梁的两端与纵梁的连接位置都做了贴合焊接的坡口处理，保证载荷从平板面传递到横梁后，

　　能均匀分散到两根主纵梁上，不会出现局部应力集中导致的梁体变形。横拉杆的安装位置经过受力校核，布置在底盘前后轴的中间区域，两端通过连接座与纵梁内侧固定，既不会干涉行走轮组的安装空间，也不会占用底盘上方平板的铺设区域，同时能有效提升整个框架的抗扭刚度，当拖车单侧轮压过障碍物时，横拉杆可以分担部分扭转力矩，减少框架整体的扭转变形量。从安装边界来看，底盘的整体宽度适配厂区常规通道的通行尺寸，主纵梁的高度根据额定承载需求选型，前后端预留了牵引架的连接安装位，轮组安装座的位置按照轮距要求预先定位焊接，保证行走轮安装后转向角度不受底盘框架干涉，底盘上平面的平整度控制在合理公差范围内，方便后续铺设承载平板，不会出现平板铺设后翘曲、局部悬空的问题。

　　在实际使用场景中，这类带横拉杆加强的平板底盘，相比无横向加强的简单框架结构，在同等型材规格下抗扭性能提升明显，长期满载转运过程中框架的形变量更小，能适配厂区内不平整路面的通行需求，不管是转运工装夹具、毛坯工件还是整箱物料，都能保证底盘结构的稳定性，避免因底盘变形导致的物料倾覆、轮组偏磨等问题。设计过程中针对框架的受力节点做了针对性的加强，横拉杆与纵梁的连接座采用加厚板材折弯成型，焊接位置避开纵梁的最大应力截面，减少应力集中带来的疲劳损伤，整个底盘的所有外露型材端面都做了封板处理，避免杂物进入型材内部造成锈蚀，延长结构的服役周期。
