六缸径向气动发动机结构展示模型

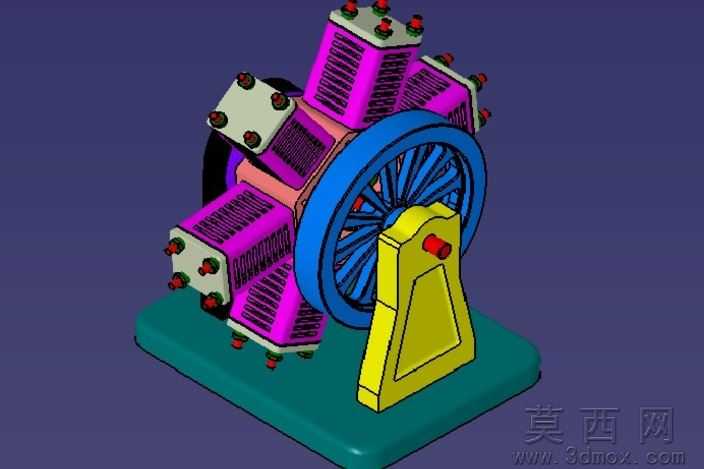

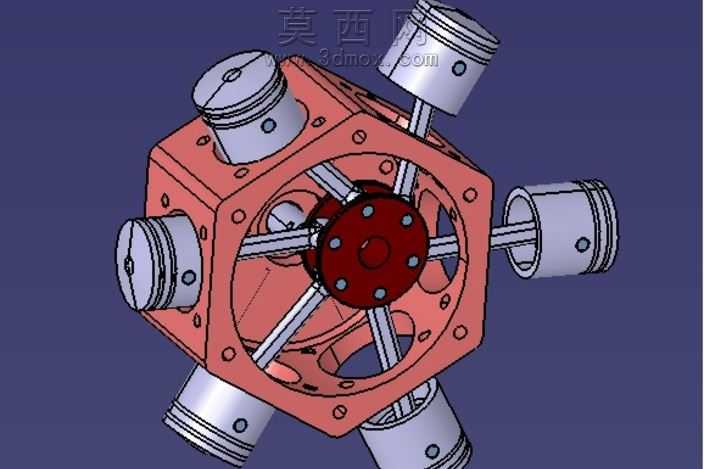

本模型为六缸径向气动发动机的完整三维结构展示模型，建模过程中严格遵循径向发动机的经典布局逻辑，将六个气缸以中心曲轴为圆心呈放射状均匀排布，还原了该类发动机紧凑的径向排布特征。建模阶段对各部件的装配关系做了精准还原：六个独立气缸组件分别包含缸体、缸盖、紧固螺栓、活塞连杆结构，所有螺栓的排布位置、缸体的散热筋结构都做了细致刻画，保证结构还原度。中心位置的带辐条轮盘为动力输出飞轮结构，建模时还原了辐条式飞轮的减重设计特征，轮盘与曲轴的连接配合结构清晰可辨。支撑部分采用立式支座加整体安装底座的结构，支座的加强筋造型、底座的平整安装面都做了符合机械设计规范的建模处理，保证整体结构的支撑逻辑合理。材质渲染阶段做了区分化的材质赋予：气缸主体采用亮紫色工程塑料质感材质模拟演示用样机外观，缸盖采用浅灰哑光金属材质，紧固螺栓采用红顶金属质感区分，飞轮采用亮蓝色半金属质感突出核心传动部件，支撑支座采用明黄色工程塑料材质，安装底座采用深绿色哑光材质，通过色彩区分让各功能部件一目了然，便于快速识别结构组成。设计思路上以教学演示为核心目标，省略了复杂的内部气路细节，重点突出径向发动机的气缸排布方式、动力传递路径、支撑固定结构三大核心特征，整体模型装配关系完整，无干涉错位问题，各部件可单独拆分用于结构拆解演示，能够直观展现径向气动发动机的整体布局与外部结构特征，适合用于气动动力装置的结构认知、教学展示以及相关原理科普场景使用。
