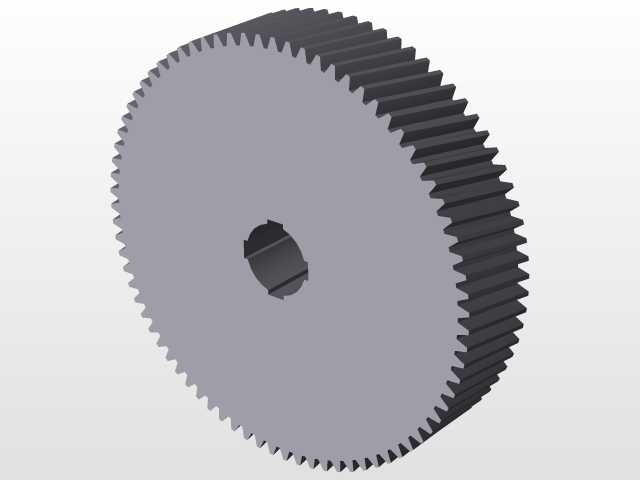

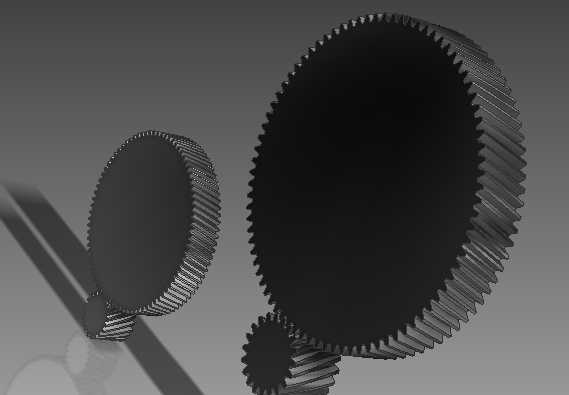

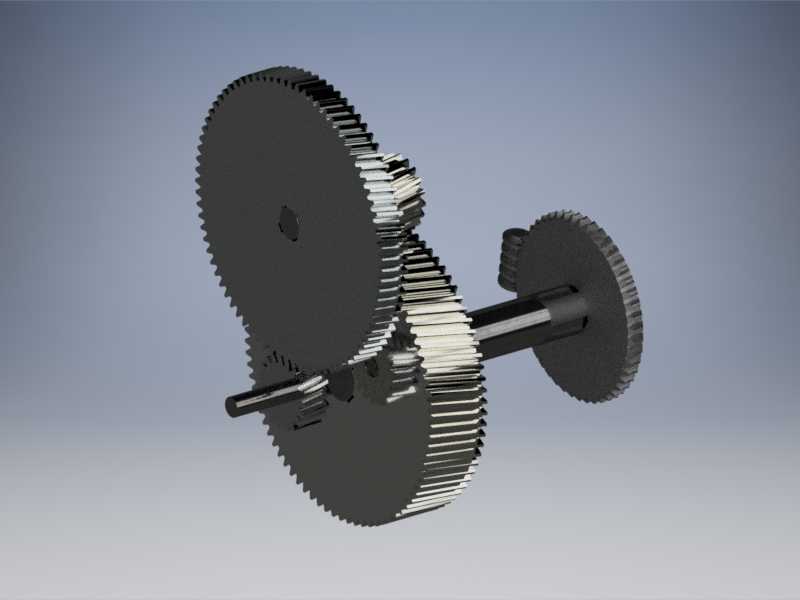

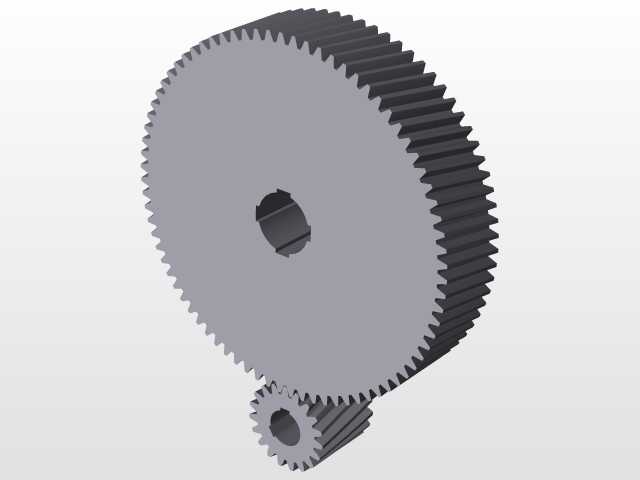

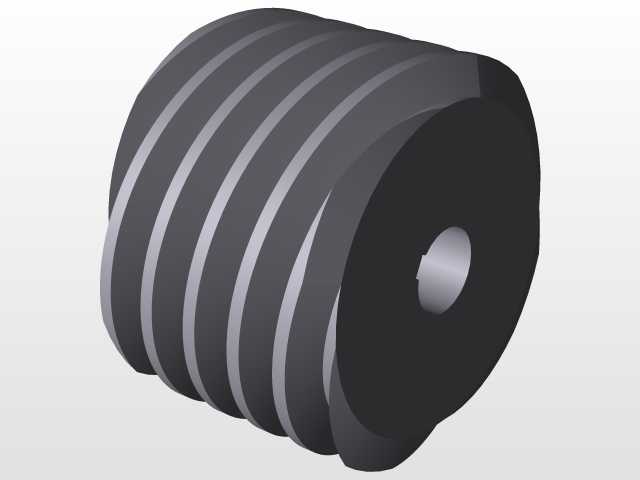

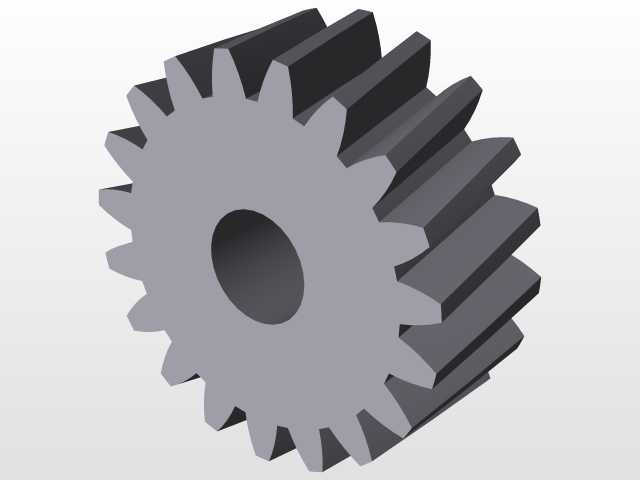

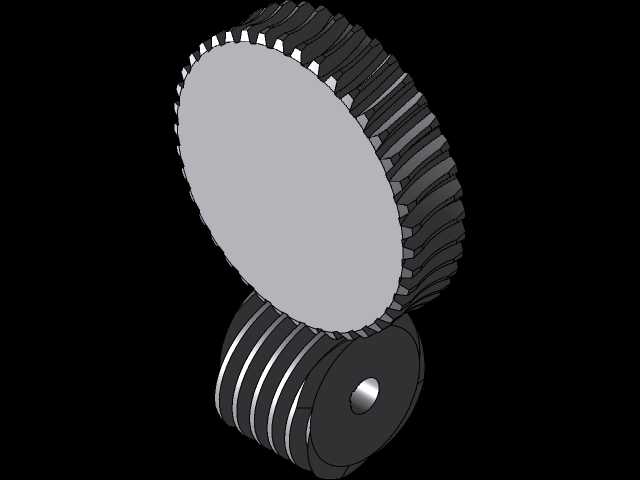

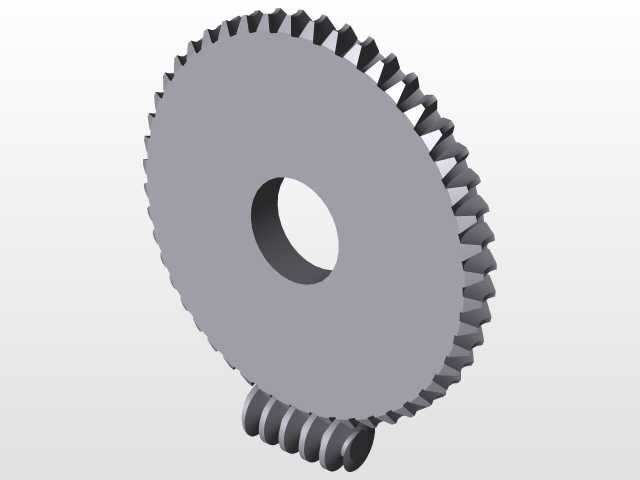

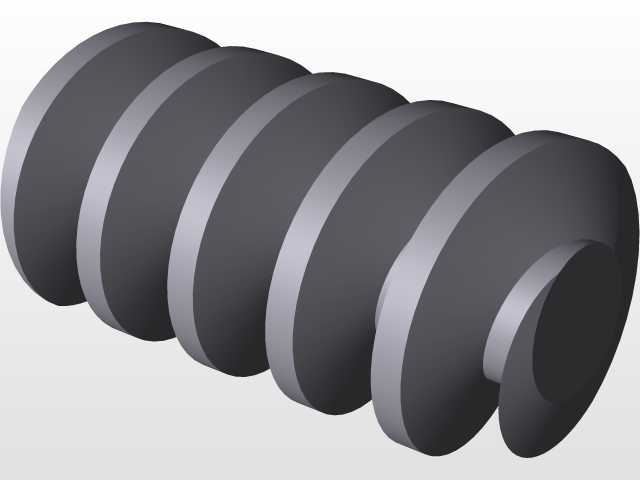

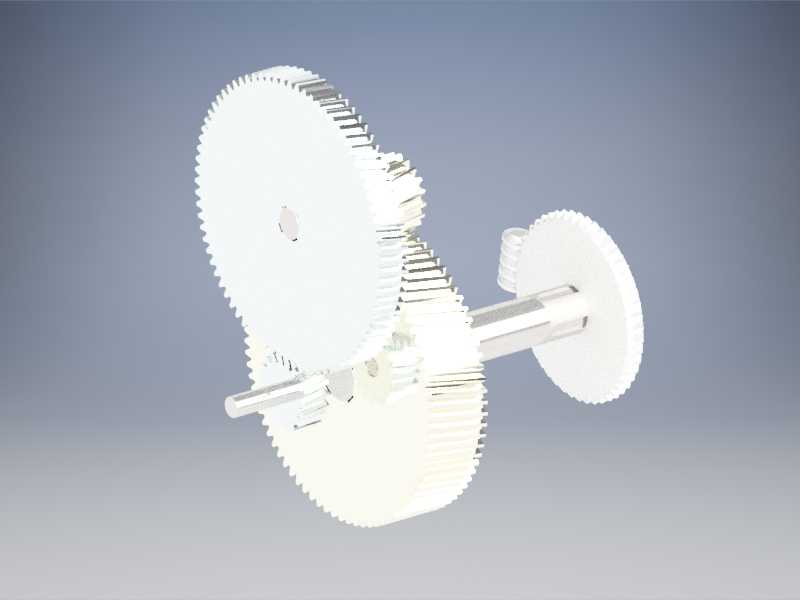

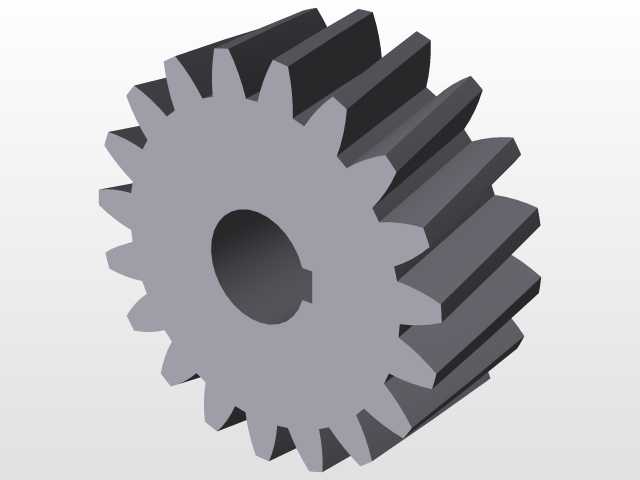

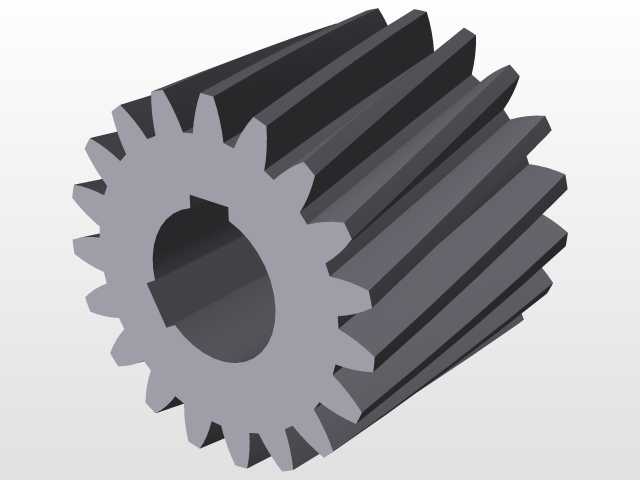

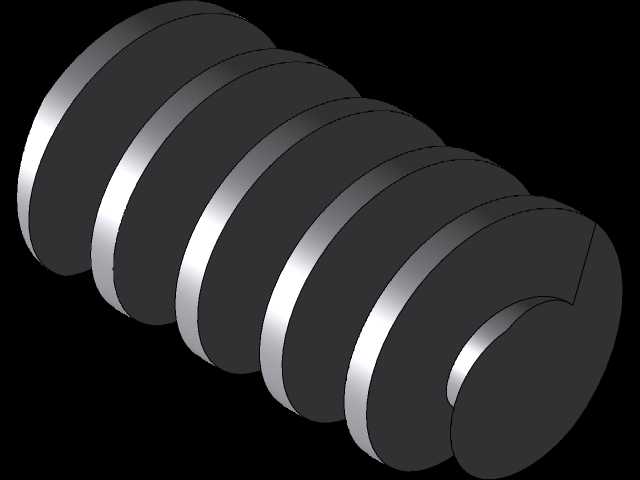

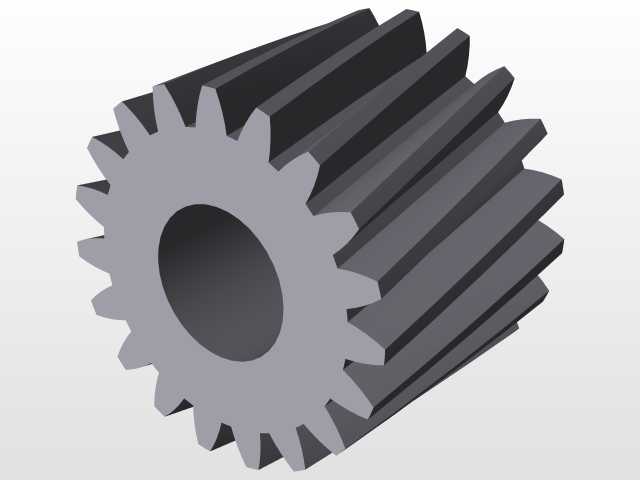

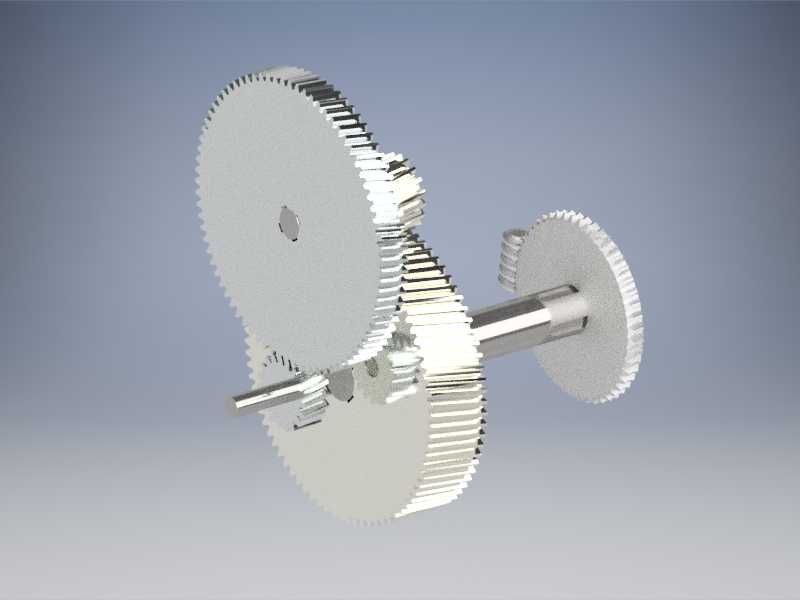

这套传动结构核心围绕减速增扭的传动需求设计,采用圆柱直齿轮与蜗轮组合的多级啮合布局,可适配小功率传动场景下的转速匹配需求,常见于小型教学实验装置、轻载输送机构、低速进给单元这类对输出扭矩有一定要求、输入转速偏高的应用场景。从结构布局来看,整套组件的安装边界围绕两根平行布置的传动轴展开,输入轴端集成小模数圆柱齿轮,与中间轴上的大直径从动齿轮完成第一级减速,中间轴同轴布置的蜗杆段与输出轴上的蜗轮啮合完成第二级减速,两级传动的传动比分配兼顾了结构紧凑性与传动效率,不会出现单级大传动比带来的齿轮径向尺寸过大问题。设计过程中优先考虑了啮合侧隙的合理预留,所有齿轮的齿顶圆、齿根圆参数按照通用渐开线圆柱齿轮标准取值,

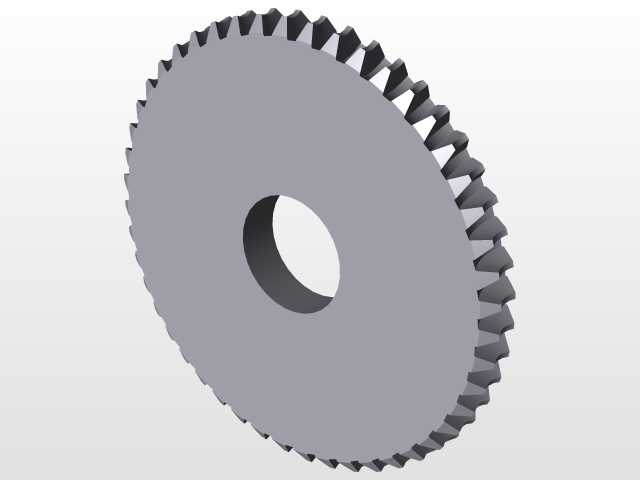

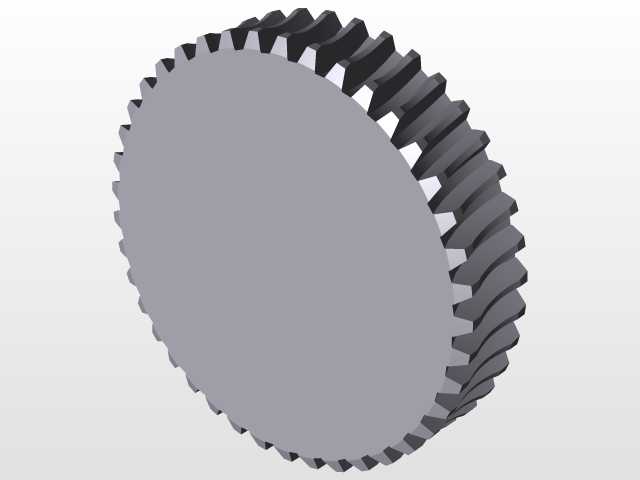

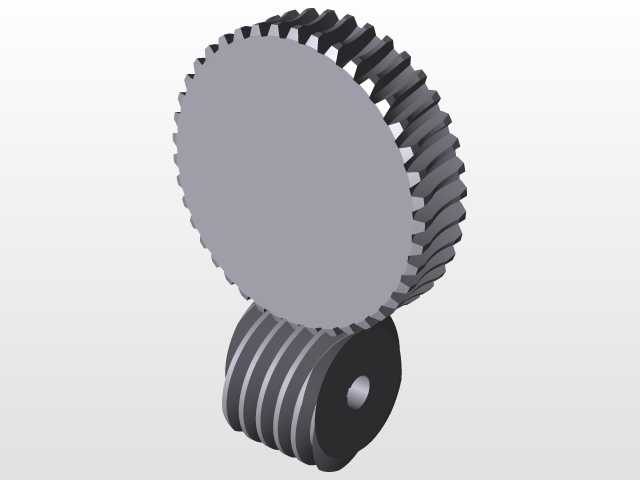

蜗轮齿面采用适配蜗杆导程角的曲面构型,保证啮合过程中齿面接触面积足够,避免局部应力集中导致的齿面过早磨损。轴系部分采用台阶轴结构,齿轮、蜗轮与轴的周向固定采用平键连接,轴向定位依靠轴肩与轴用挡圈配合,既满足传动过程中的扭矩传递可靠性,也控制了整体装配难度,不需要特殊工装即可完成整组组件的拆装。安装层面,整套结构的外接安装面预留了标准轴承位,可适配常用深沟球轴承的安装尺寸,输入、输出轴的轴端均预留了联轴器安装位,能直接与常规驱动电机、负载端执行机构对接,不需要额外做转接结构设计。实际运行过程中,第一级直齿轮传动承担了大部分转速降幅,第二级蜗轮蜗杆结构除了进一步降速增扭外,还具备反向自锁特性,可避免负载端反向拖动输入轴带来的安全隐患,
适合用在不允许负载倒转的轻载升降、定位进给场景。建模过程中所有齿形参数均按照啮合关系做了干涉校验,相邻齿轮在全啮合行程内不存在齿面碰撞、齿根干涉问题,轴系的回转中心同轴度公差按照常规传动精度要求预留,可直接用于工程类课程的传动原理演示,也可作为小型非标设备减速单元的设计参考,根据实际负载大小调整模数、齿宽参数即可快速衍生出适配不同功率等级的传动方案。
