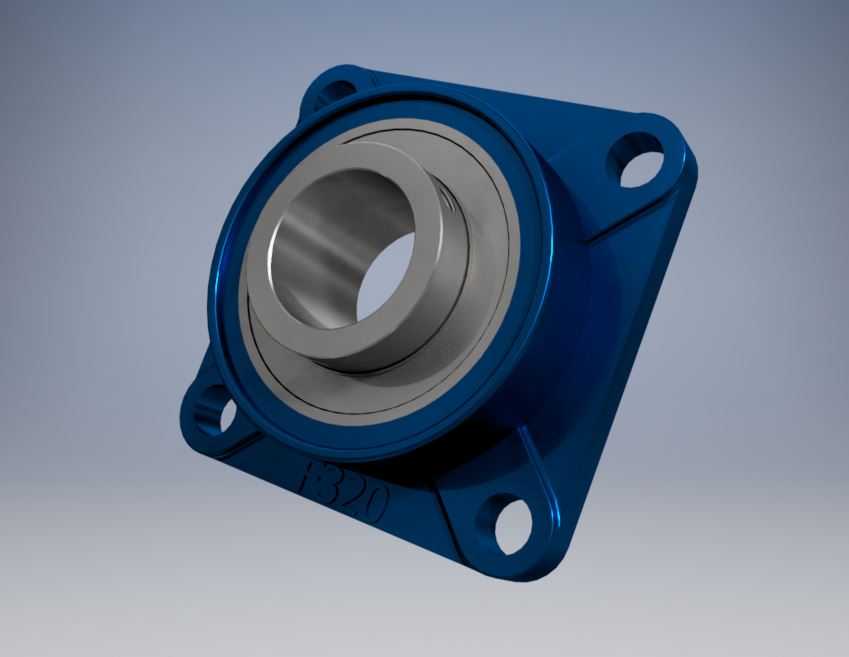

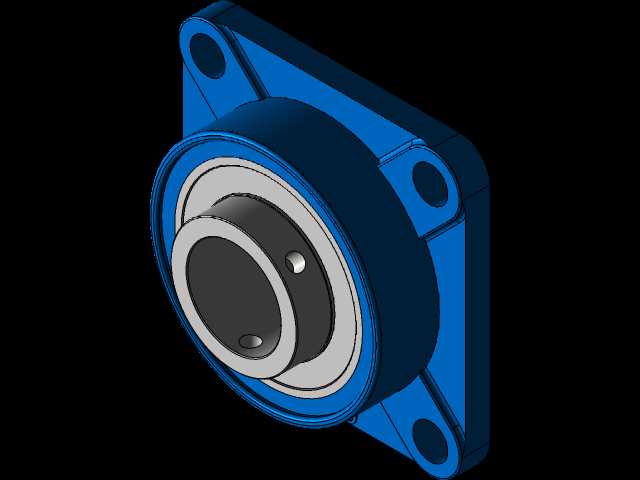

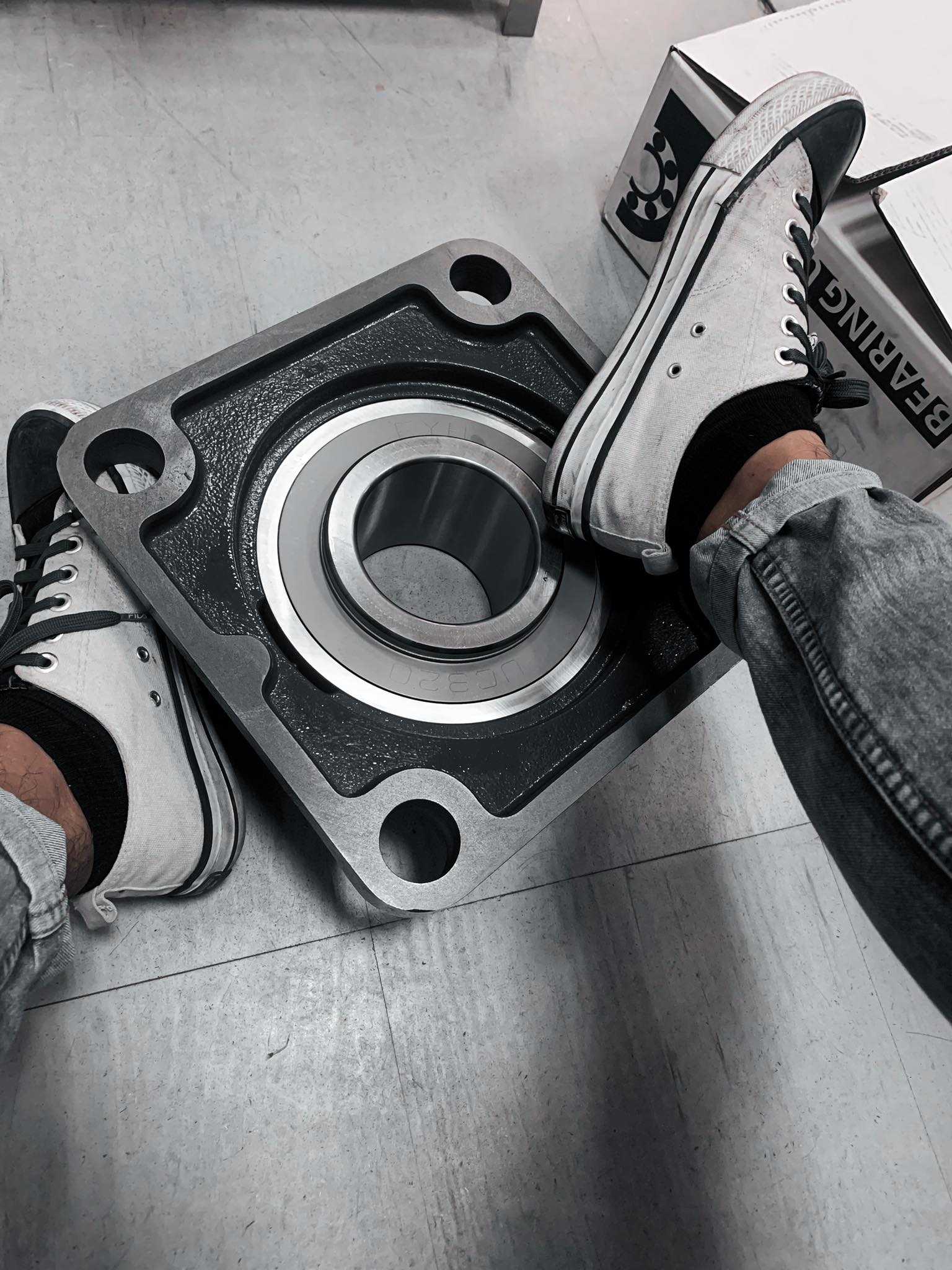

方形法兰带座外球面支撑轴承结构

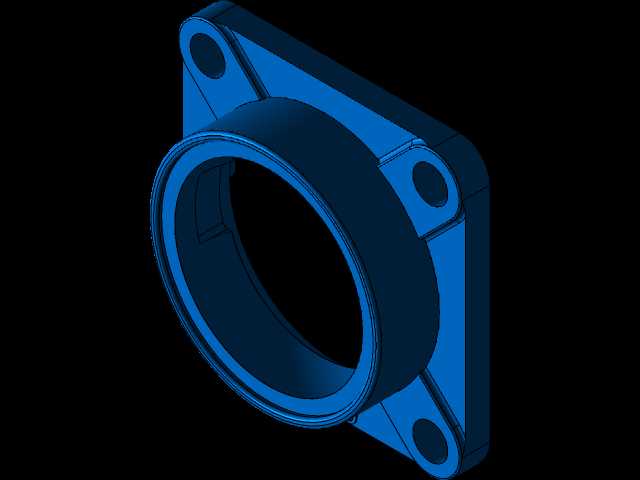

　　这款方形法兰带座轴承，是传动支撑系统里应用极广的标准部件，常见于食品输送线、农业机械、纺织设备以及轻工自动化生产线的转轴支撑工位，用来承接旋转轴的径向与少量轴向载荷，同时补偿轴安装时产生的轻微同轴度偏差，降低轴系对安装精度的苛刻要求。从结构设计来看，轴承座采用方形四点安装布局，四个安装孔分布在法兰四个角位，相比菱形法兰座，方形座的安装接触面更大，抗倾覆力矩表现更好，适合安装面有一定平面度误差、或者载荷方向存在小幅波动的工况。座体与外球面轴承外圈采用球面配合结构，当穿入的转轴存在小角度偏斜时，轴承外圈可在座孔内自适应微调，避免轴承内部滚道出现偏载卡滞，延长轴承的实际使用寿命。设计时首先要明确安装边界：

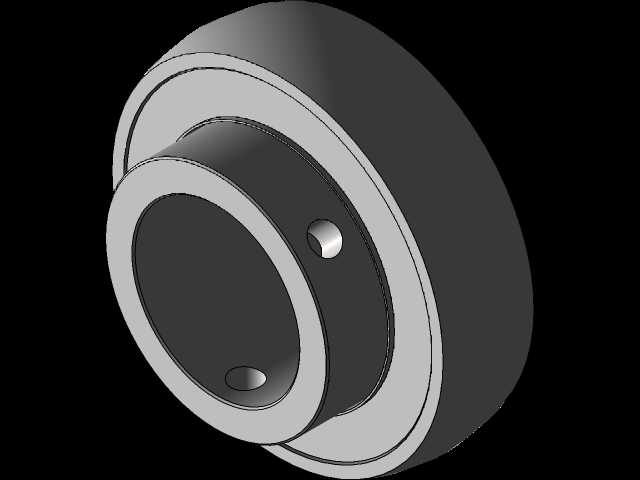

　　法兰座的四个安装孔中心距是选型核心参数，直接决定了该轴承能否适配现有设备的安装面板开孔位置；轴承内孔为标准英制4英寸规格，适配对应直径的光轴，安装时不需要额外加工轴肩，通过轴承内圈的顶丝即可完成与轴的锁紧固定，拆装维护十分便捷。座体的法兰厚度经过载荷校核，在额定载荷范围内不会出现安装面变形，轴承外露的密封结构采用接触式橡胶密封圈，能阻挡车间内的粉尘、切削液或者农作物碎屑进入轴承滚道，维持内部润滑脂的清洁度，减少日常维护的注脂频次。在实际设备布局中，这类法兰轴承通常成对使用，分别布置在输送辊筒、搅拌轴或者传动辊的两端，不需要额外加工轴承安装沉孔，直接通过螺栓从法兰外侧穿过安装孔固定在设备墙板上即可，相比剖分式轴承座，安装工序更简单，

　　对安装工人的技能要求更低，非常适合批量设备的装配线使用。建模过程中需要注意安装孔的沉头深度、球面配合面的曲率公差，以及内圈顶丝孔的位置精度，避免实际装配时出现螺栓干涉、轴承无法自适应调心或者顶丝锁不紧轴的问题，同时座体的铸造圆角要符合铸造工艺要求，避免生产时出现应力集中导致的座体开裂。
