Hayes PM自行车后置前盘式制动器适配支架

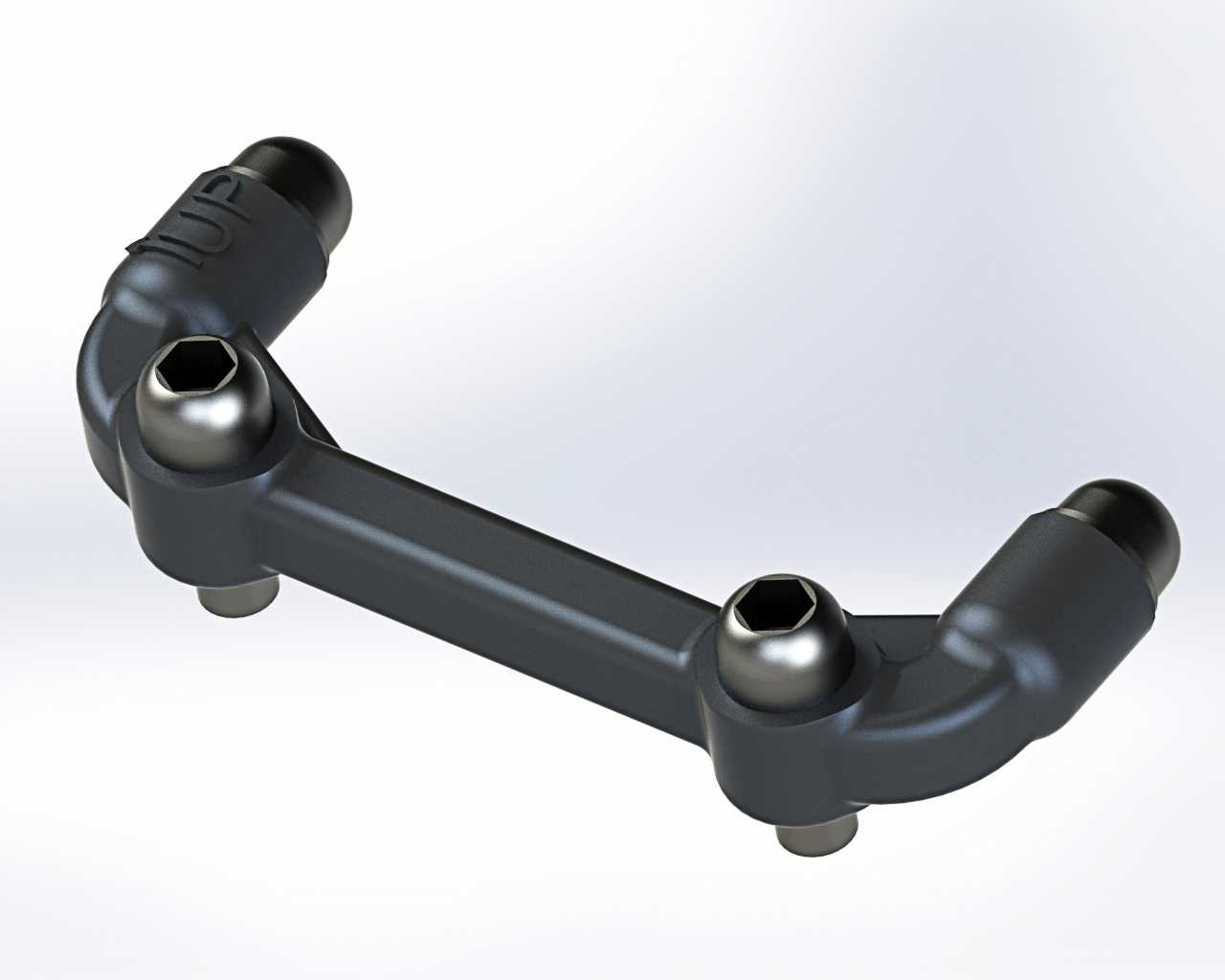

　　在山地车、通勤运动自行车的制动系统改装与原厂装配场景中，盘式制动器的安装适配精度直接决定制动手感、刹车间隙稳定性与骑行安全系数，这款适配支架正是为解决特定规格前叉与大尺寸刹盘的匹配问题设计的结构件。日常骑行场景里，不少入门款硬叉或老款避震前叉的原厂安装座仅支持160毫米直径刹盘，当骑行者需要升级180毫米大直径刹盘来提升长下坡制动散热能力、缩短制动距离时，就需要这类转接支架来补偿安装位的偏移量，避免刹盘与卡钳出现偏磨、蹭碟等常见故障。从结构设计逻辑来看，这款支架采用了一体锻造式的弯折臂结构，整体轮廓根据前叉安装座与卡钳安装位的空间坐标做了非对称布局，两个靠近内侧的通孔对应前叉腿上的原厂安装螺孔，

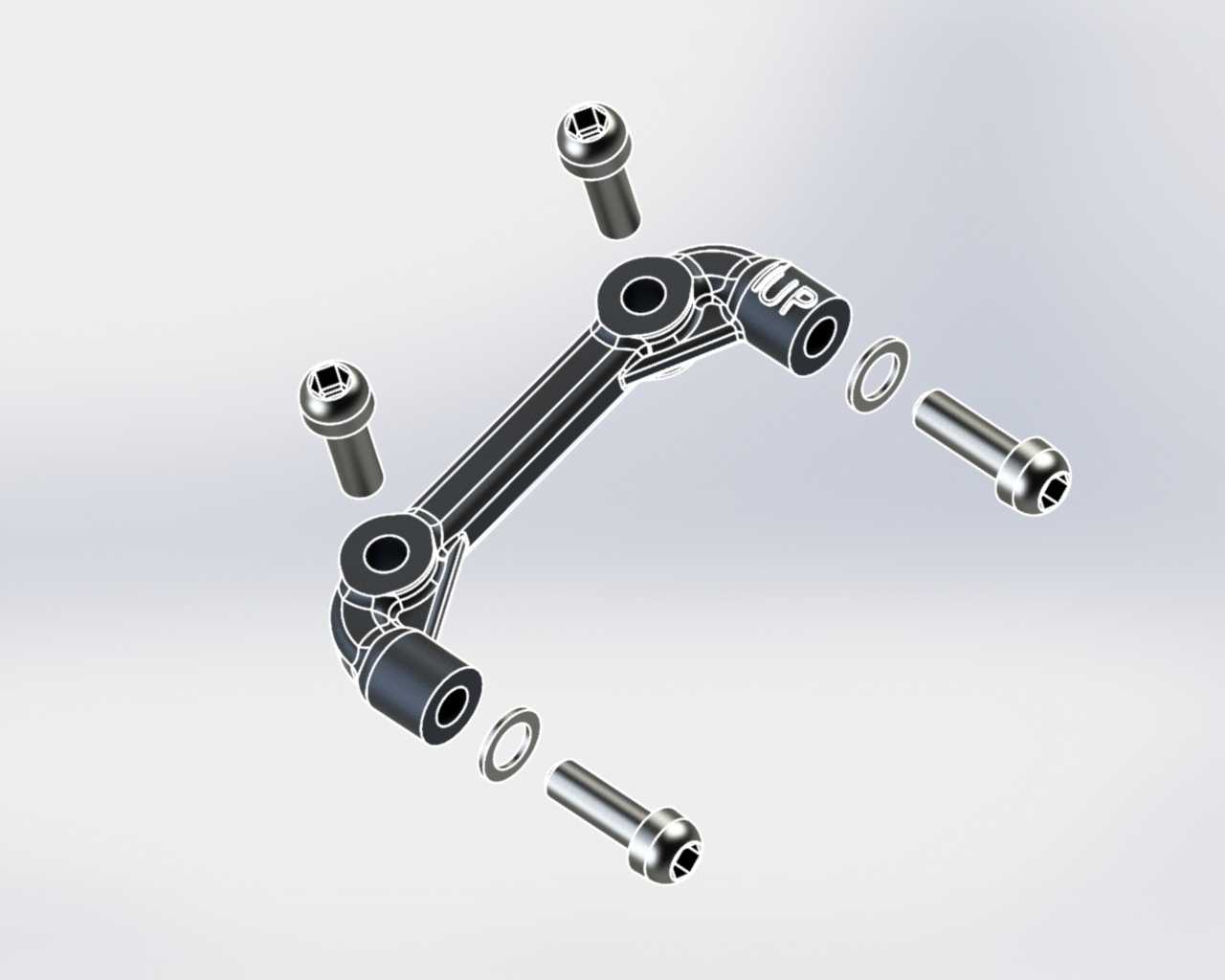

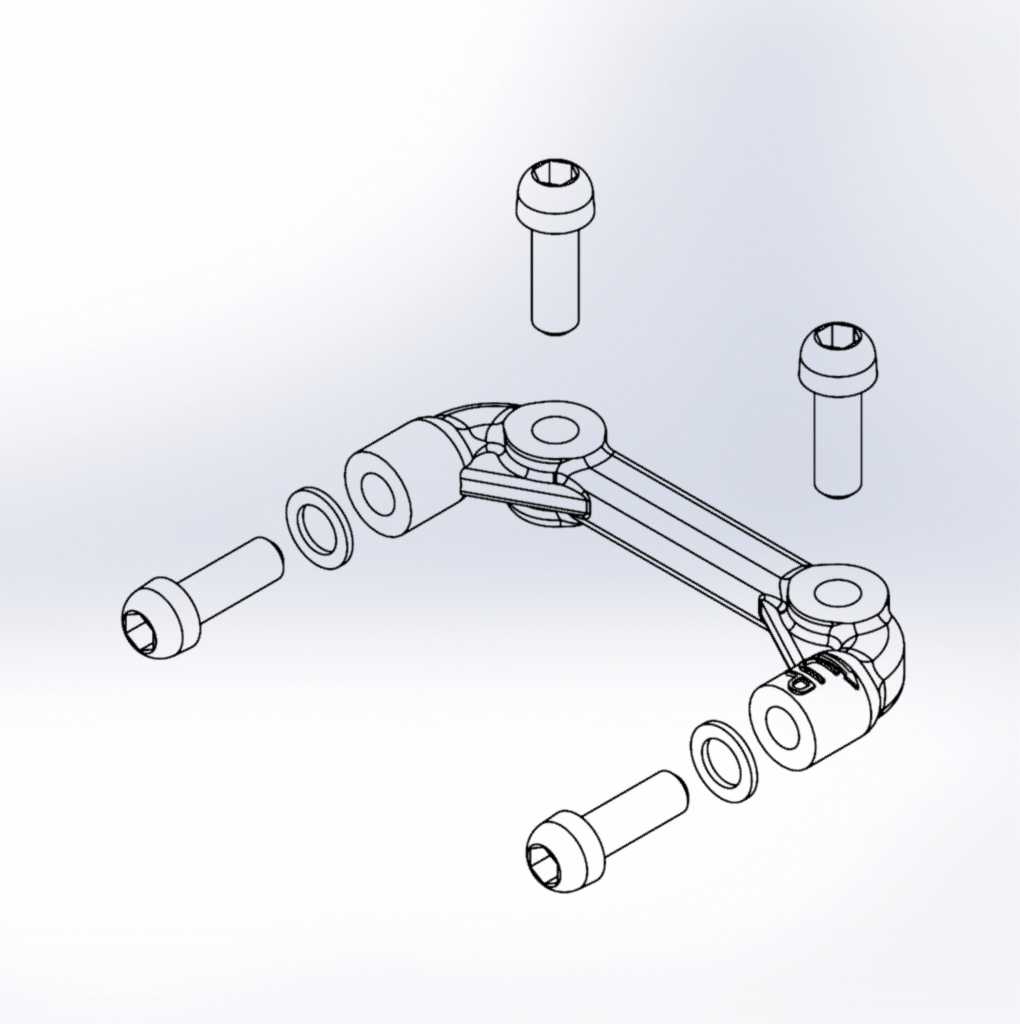

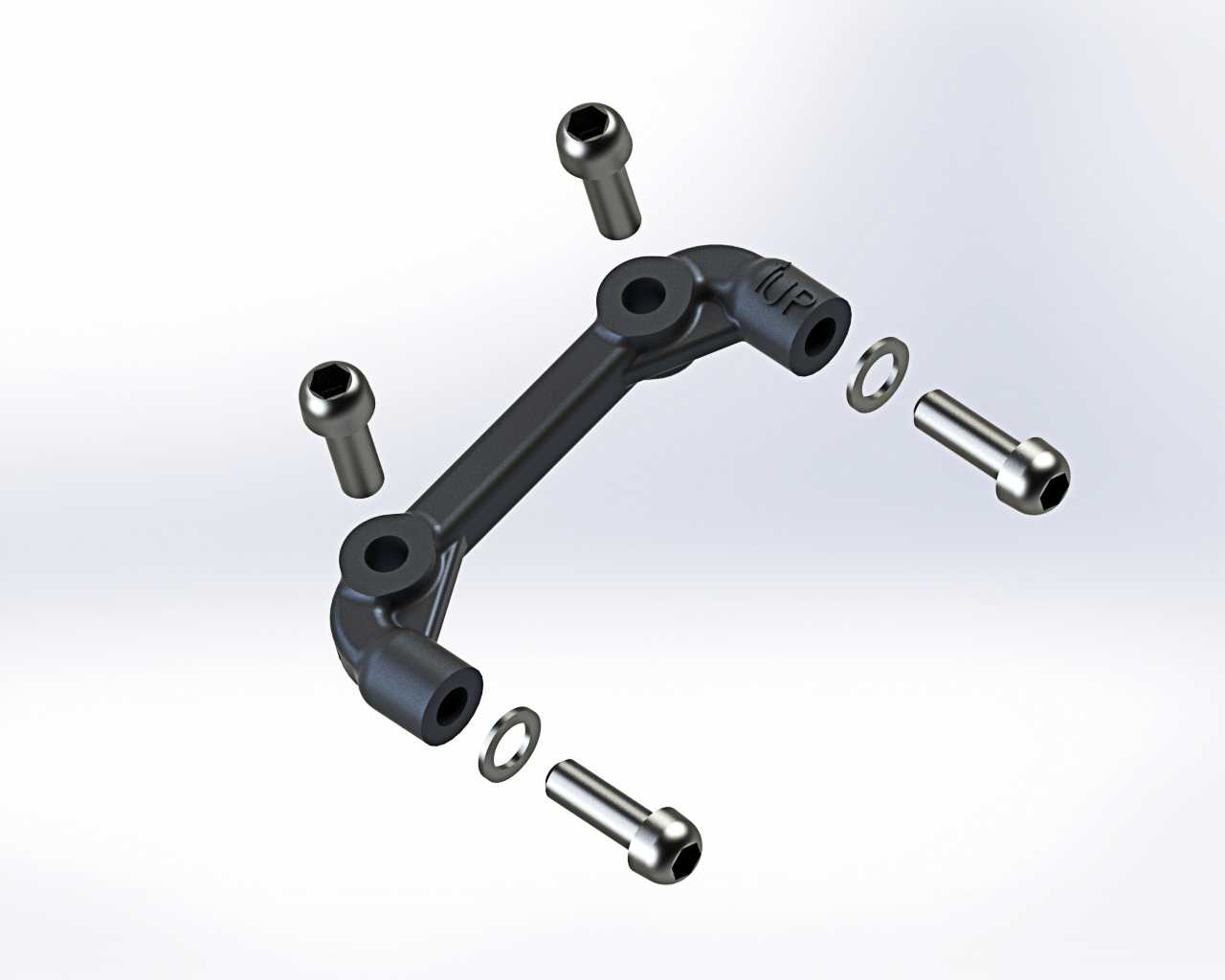

　　靠外侧延伸出的两个带内螺纹的柱体则用于固定Hayes PM规格的盘式卡钳，支架的弯折角度经过精准计算，刚好适配国际标准51毫米安装距的前叉，将卡钳位置向外、向前偏移对应距离，匹配180毫米刹盘的安装半径。安装边界方面，支架的两个前叉安装孔中心距严格遵循PM安装座的通用标准，孔位同轴度公差控制在0.05毫米以内，避免安装后卡钳出现侧向倾斜；外侧卡钳安装柱的端面与安装孔轴线垂直度经过校验，保证卡钳安装后两个来令片的摩擦面与刹盘端面完全平行，不需要额外添加垫片调整角度。配套的紧固件包含两根内六角安装螺栓、两个防松垫片与两根卡钳固定销，螺栓的螺纹规格与前叉、卡钳的原厂螺纹完全匹配，

　　防松垫片的齿面结构可以避免长期颠簸骑行后螺栓出现松动退牙的问题。从实际使用的工况出发，支架本体采用高强度铝合金锻造后做硬质阳极氧化处理，表面硬度达到HV400以上，既能承受制动时卡钳传递的数百牛米制动力矩，也能抵御户外骑行时泥水、砂石的冲刷腐蚀，整体重量控制在合理区间，不会给车头增加过多的簧下重量。设计过程中还特意规避了与前叉腿、辐条、刹盘外缘的运动干涉，支架的外轮廓做了圆角过渡处理，没有尖锐凸起，避免安装维护时划伤手部，也不会在车轮转向、前叉避震压缩过程中与周边部件发生磕碰。这类适配支架的建模过程需要严格把控各个安装孔的位置度、安装面的平面度，以及弯折臂的受力截面强度，通过有限元校核可以看到，在最大制动力工况下，支架的最大应力出现在弯折过渡区域，远低于铝合金材料的屈服强度，长期使用不会出现塑性变形，保证制动系统的可靠性。
