可调焦5mW绿色激光笔结构设计

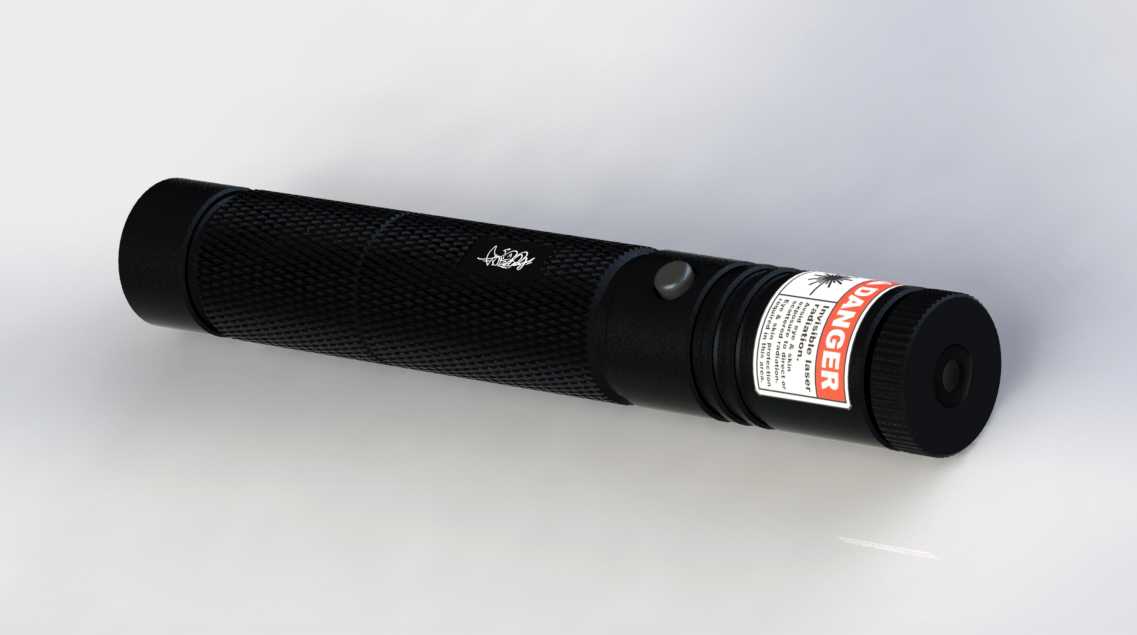

　　这款可调焦绿色激光发射装置的结构设计，核心围绕便携场景下的稳定出光与操作安全性展开，在户外天文观测、工程现场点位指示、应急信号传递等场景中，能够提供清晰的远距离指向效果。整体外壳采用黑色阳极氧化铝材加工，表面做滚花纹理处理，既提升了手持握持时的摩擦力，避免潮湿环境下打滑脱手，也通过阳极氧化层提升了外壳的耐磨、抗腐蚀性能，适配户外复杂使用环境。

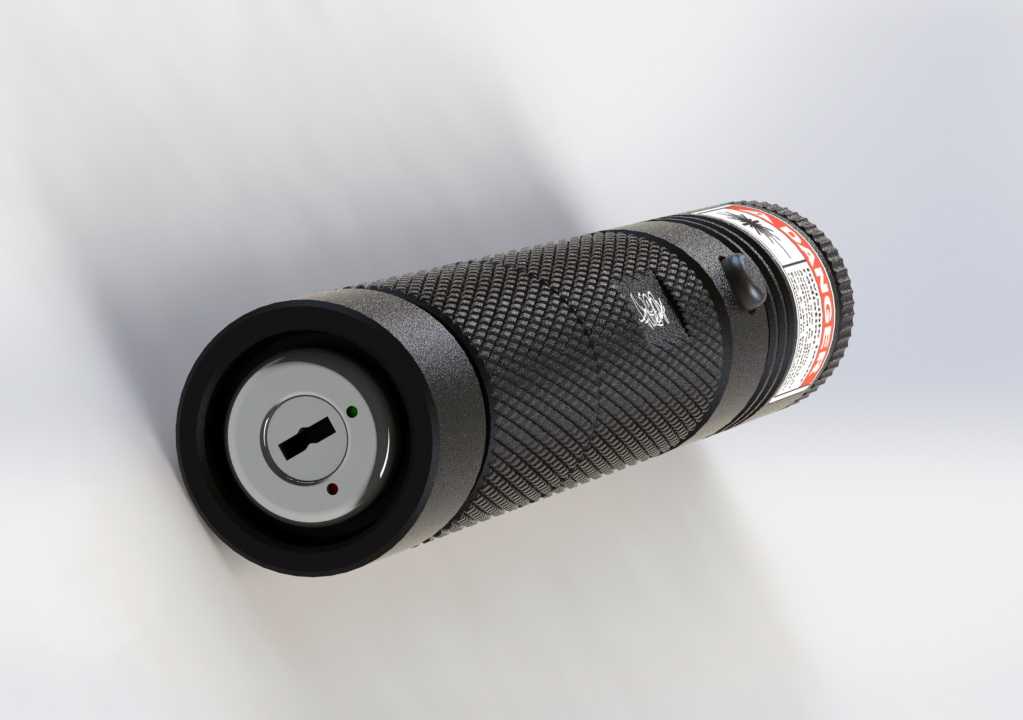

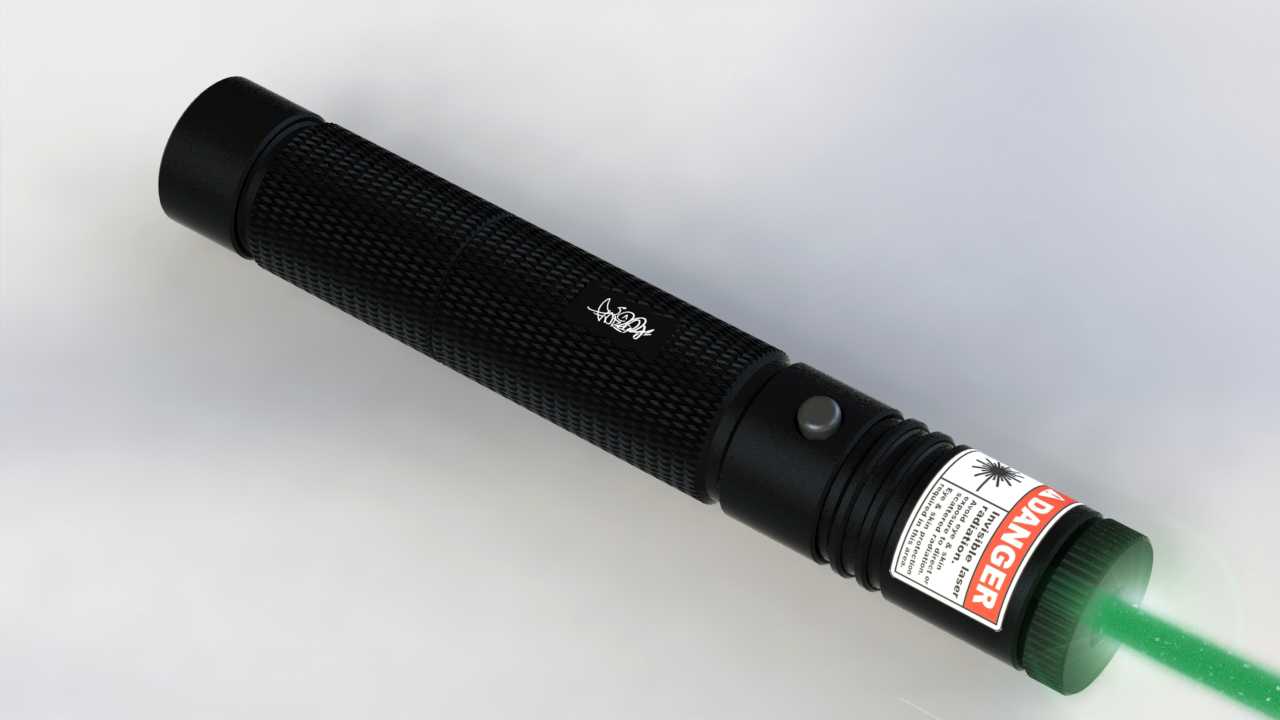

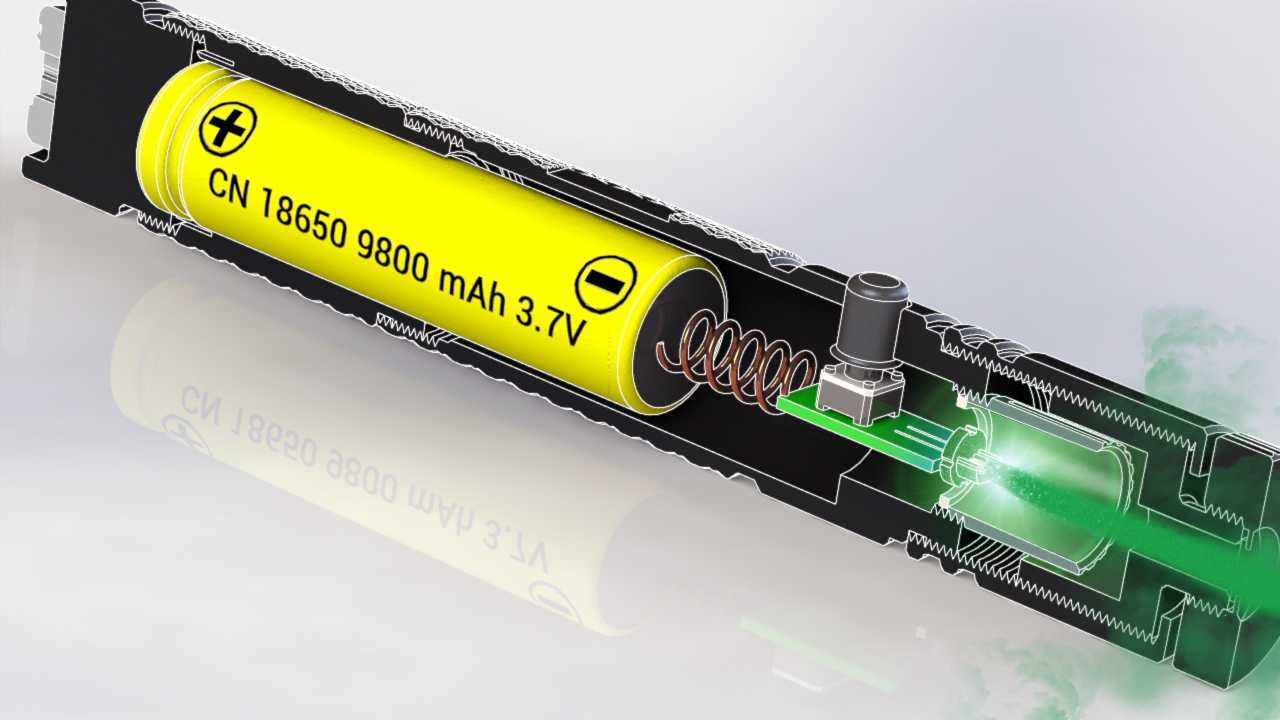

　　结构设计上，装置集成了532nm波长激光二极管、3.7V供电模块、调焦机构与安全锁结构，总长度控制在150毫米，整体重量仅95克，可轻松放入工装口袋或随身工具包中携带。调焦机构设置在出光端，通过旋转端部结构即可调整激光光斑的聚焦状态，近距离使用时可将光斑收束为极小光点满足精细指示需求，远距离使用时调整为平行出光状态，保证千米级距离下的光斑辨识度。供电模块采用通用3.7V圆柱电芯，仓体设置在装置尾部，通过螺纹旋盖实现密封与电芯固定，接触端采用弹性铜片保证供电稳定性，避免晃动时出现断电断光的问题。

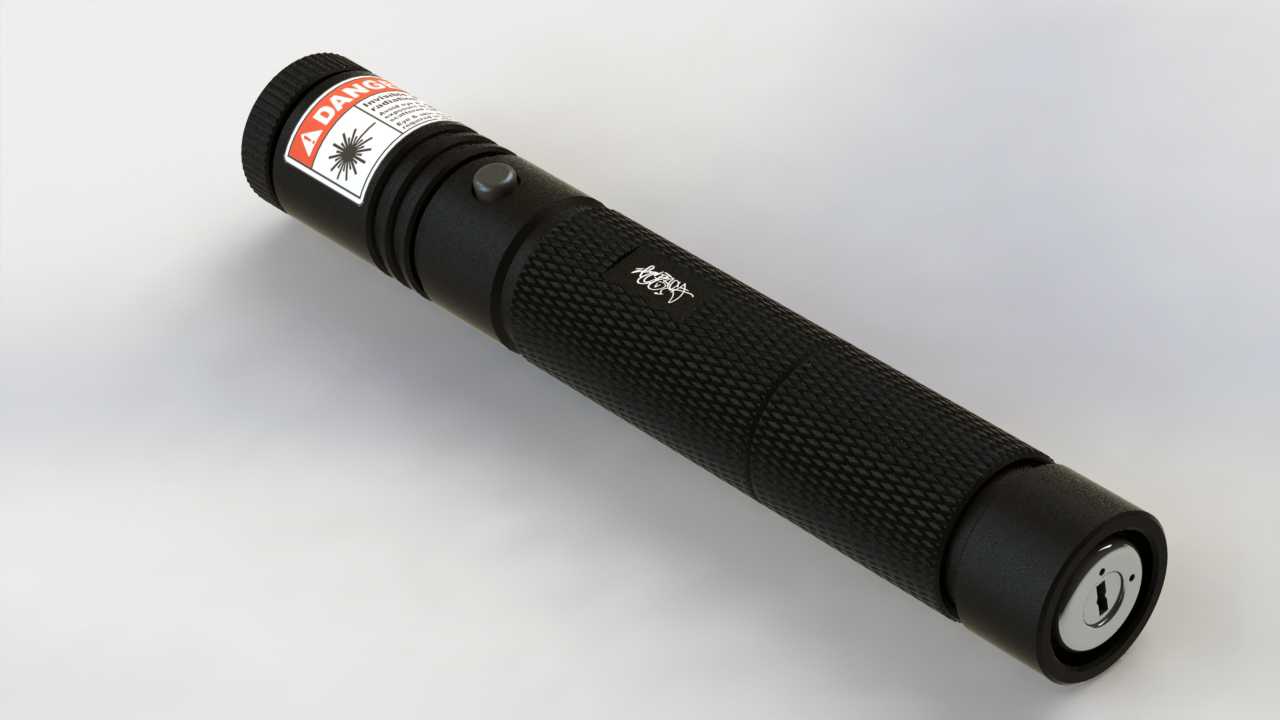

　　安全锁结构集成在按键旁，通过滑动拨片实现按键的锁止与解锁，锁止状态下按键无法按下触发激光，避免携带过程中误触按键导致激光意外射出，对人眼造成损伤，符合激光类手持产品的安全设计规范。筒身中部设置的圆形触发按键采用凹陷式设计，按键表面与筒身外圆基本齐平，既方便单手持握时用拇指按压触发，也能减少外力磕碰导致的误触发概率。出光端边缘粘贴有激光危险警示标识，明确提示激光辐射风险，提醒使用者避免激光直射人眼。

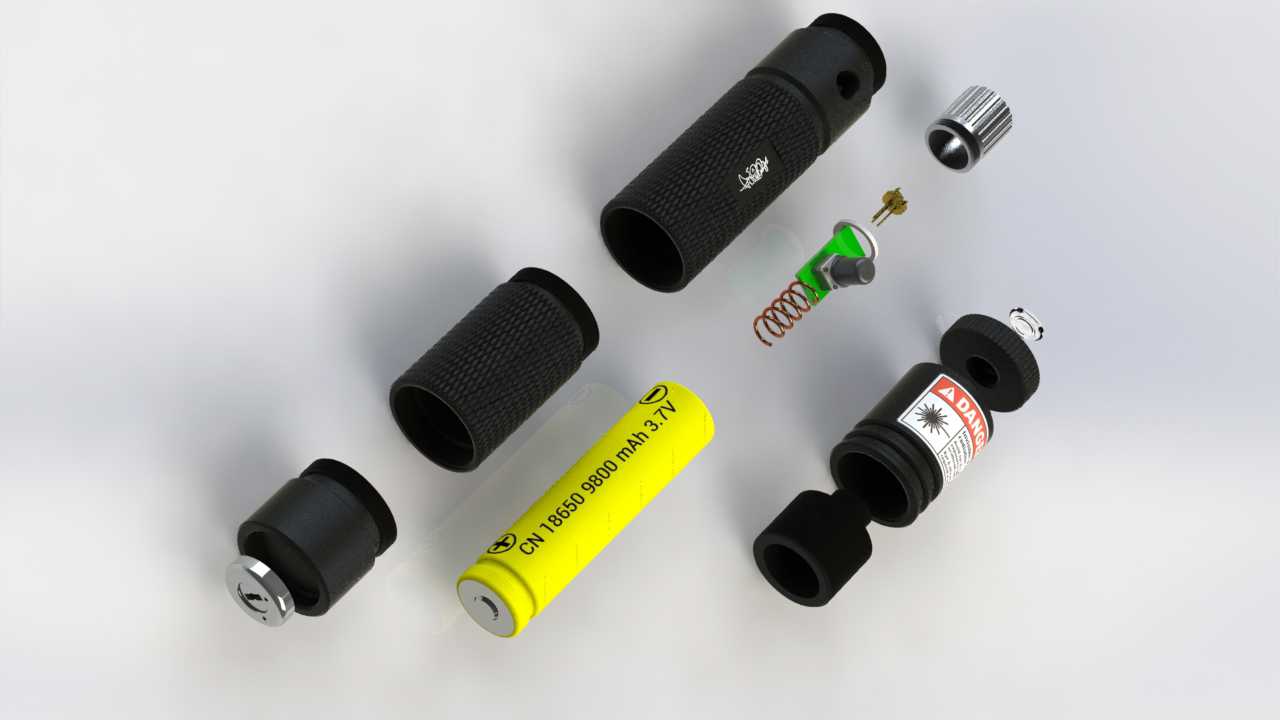

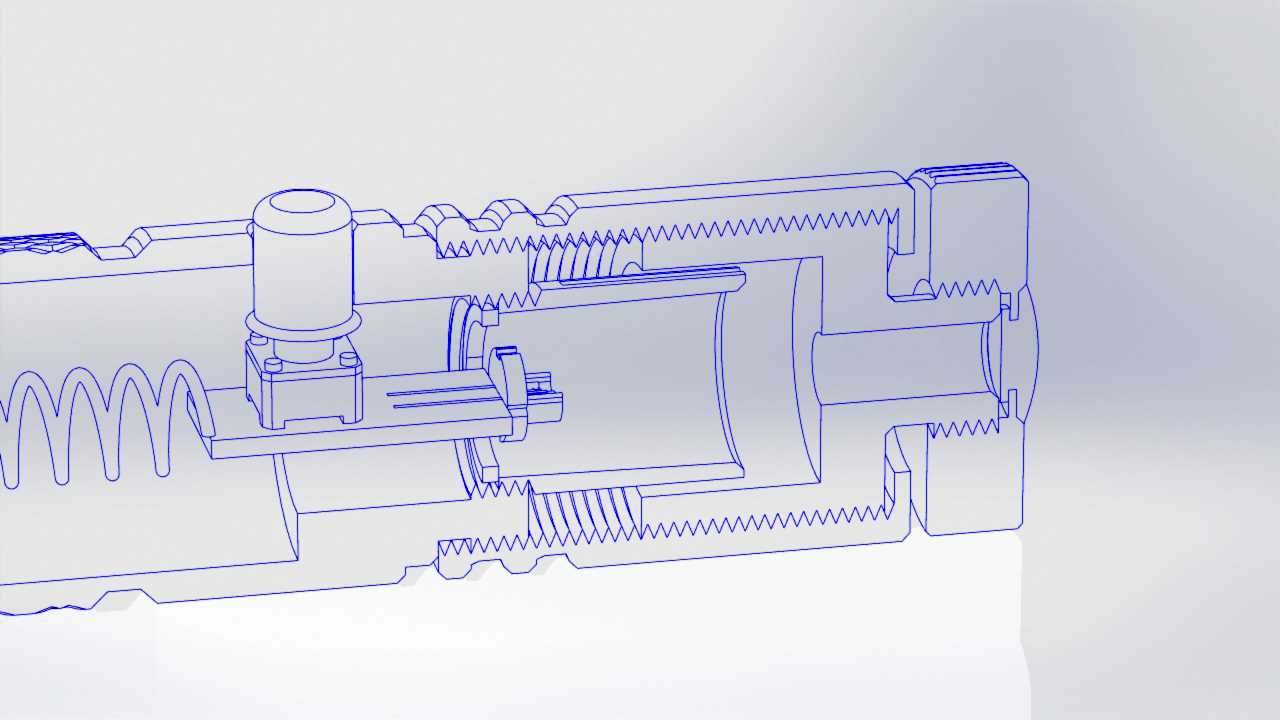

　　从建模细节来看，各部件的装配公差控制在0.05毫米以内，铝筒内壁设置有定位筋条，用于固定内部的激光二极管驱动板与电芯绝缘套，避免内部组件在晃动时发生移位；滚花纹理的建模采用等距网格凸起结构，凸起高度0.3毫米，既保证触感清晰，也不会因为纹理过深导致积灰难以清理。端部的调焦环设置有阻尼结构，旋转时的阻尼力控制在0.2N·m，调整到任意焦距位置都能保持稳定，不会因为自身松动导致焦距偏移。
