混合动力自行车结构设计方案展示

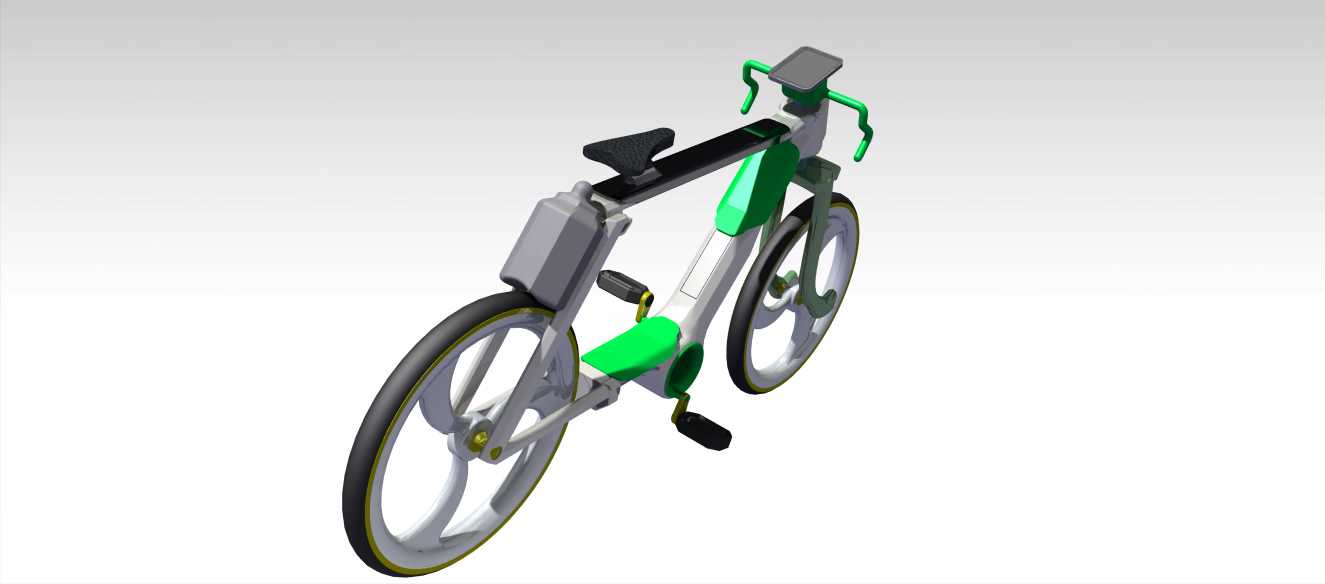

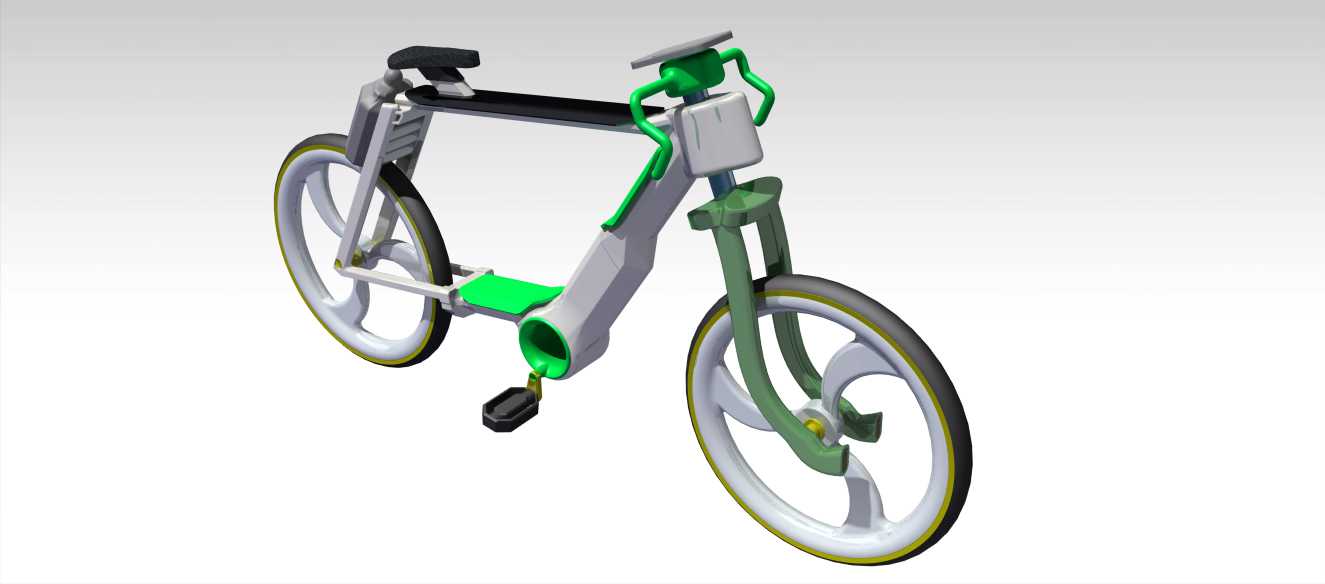

　　这款两轮代步载具的结构设计，核心围绕人力与辅助动力的混合输出逻辑搭建，适配城市短途通勤、休闲骑行等多类日常出行场景，可在纯人力骑行、动力辅助骑行两种模式间灵活切换，兼顾运动锻炼需求与省力出行的实际使用需要。从整体布局来看，车架采用一体化流线型构型，将动力储能模块整合在车架斜梁位置，既降低了整车重心，提升骑行过程中的操控稳定性，也避免了外挂部件带来的风阻提升与磕碰风险，车架管材的弯折角度经过反复校核，匹配160-185cm身高区间使用者的骑行姿态，立管、上管、下管的衔接位置做了圆弧过渡处理，减少应力集中风险的同时也优化了外观整体性。驱动系统的设计上，保留了传统自行车的曲柄、牙盘、链条传动结构，辅助动力模块的输出端与后轮花鼓直接衔接，

　　不会干扰原有链条传动的力传递路径，当使用者蹬踏力矩达到设定阈值时，辅助动力自动介入输出，在上坡、逆风或者长距离骑行场景下可有效降低腿部负荷，纯人力模式下动力模块与传动系统完全脱开，不会产生额外的磁阻损耗，和普通自行车的骑行脚感保持一致。转向部分沿用了经典的弯把构型，握位设置了多组角度，适配不同骑行姿态下的操控需求，车把与前叉的连接位置预留了标准安装接口，可根据使用需求加装车灯、码表、置物架等拓展配件。轮组采用无辐条一体化轮盘结构，相比传统钢丝辐条轮组，抗侧向冲击能力更强，日常使用中不需要频繁调整辐条张力，维护成本更低，轮胎选用常规城市通勤胎规格，轮径尺寸匹配通用自行车胎的安装标准，后期更换配件无需定制。

　　制动系统采用夹器与轮圈摩擦的制动结构，制动点设置在轮盘两侧的金属摩擦区域，制动力度线性可控，日常骑行中可根据握力大小灵活调节减速幅度。鞍座的安装高度支持快拆调节，座管的插入深度标注了安全刻度线，避免调节过度带来的脱出风险，脚踏采用防滑钉构型，雨天骑行时也能保证鞋底与脚踏的贴合度，不会出现打滑问题。整车的安装边界完全符合非机动车道通行的尺寸要求，宽度不超过常规车把的通用尺寸，长度与普通城市自行车保持一致，可直接适配现有自行车停车架、电梯轿厢等日常使用场景的空间限制，不需要额外调整通行空间。
