刚性法兰联轴器工业传动连接结构

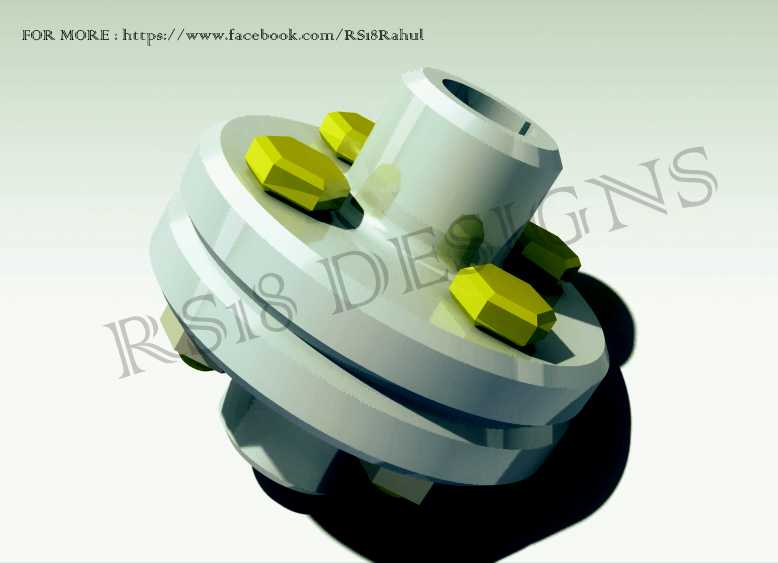

　　在工业传动系统的轴系连接场景中，刚性法兰联轴器是实现同轴轴段扭矩传递的核心基础部件，这类构件常被应用在泵组、输送线驱动端、中小型减速机输出端等对轴系对中精度要求较高的传动工位，承担着将旋转动能从主动轴端无相对缓冲地传递至从动轴端的作用，不存在挠性联轴器的补偿偏移余量，因此对安装时的同轴度公差控制要求更为严格。从结构设计逻辑来看，该联轴器采用成对法兰盘对接的形式，两个对接法兰分别通过键连接与两侧轴端实现周向固定，法兰盘的轴毂段根据适配轴径设置对应的通孔与键槽尺寸，对接面沿圆周方向均匀分布螺栓过孔，通过六角头紧固件实现两个法兰盘的刚性锁紧，螺栓预紧力需满足额定扭矩传递时的接触面摩擦力要求，避免传动过程中出现法兰面相对滑移。安装边界层面，

　　法兰盘的外径尺寸需匹配安装工位的径向空间，轴毂的轴向长度要覆盖轴端的配合段长度，确保轴端锁紧结构有足够的支撑面，螺栓分布圆直径需兼顾法兰盘的结构强度与螺栓的装拆操作空间，避免相邻螺栓间距过小导致拧紧工具无法操作，同时也要避免分布圆过大造成法兰盘整体尺寸冗余、占用过多安装空间。这类刚性联轴器不存在弹性缓冲元件，无法补偿两轴之间的径向、角向与轴向偏移，因此仅适用于安装对中精度高、工作过程中轴系无明显窜动与偏移的工况，若轴系存在安装对中误差或运行中的变形偏移，会在轴端、轴承位置产生附加载荷，加速传动部件的磨损。在实际选型应用中，需根据传递的额定扭矩、轴系转速、适配轴径来匹配对应的法兰尺寸与螺栓规格，

　　法兰盘的厚度需满足螺栓预紧力下的结构刚度要求，避免锁紧后法兰盘出现翘曲变形，对接面的平面度公差需控制在合理范围内，保证两个法兰面能够完全贴合，实现扭矩的可靠传递。管道系统中同类型的法兰连接结构逻辑与之相通，都是通过端面贴合与周向紧固件实现刚性连接，只是传动用法兰联轴器更侧重扭矩传递的可靠性，管道法兰侧重密封性能与介质承压能力，二者的结构设计思路都遵循刚性锁紧、载荷均匀分布的工程原则。
