双层导轨式配电盘电气元件排布设计

项目分类:配电柜 发布时间:2021-12-10 ID:453570
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计
  • 双层导轨式配电盘电气元件排布设计

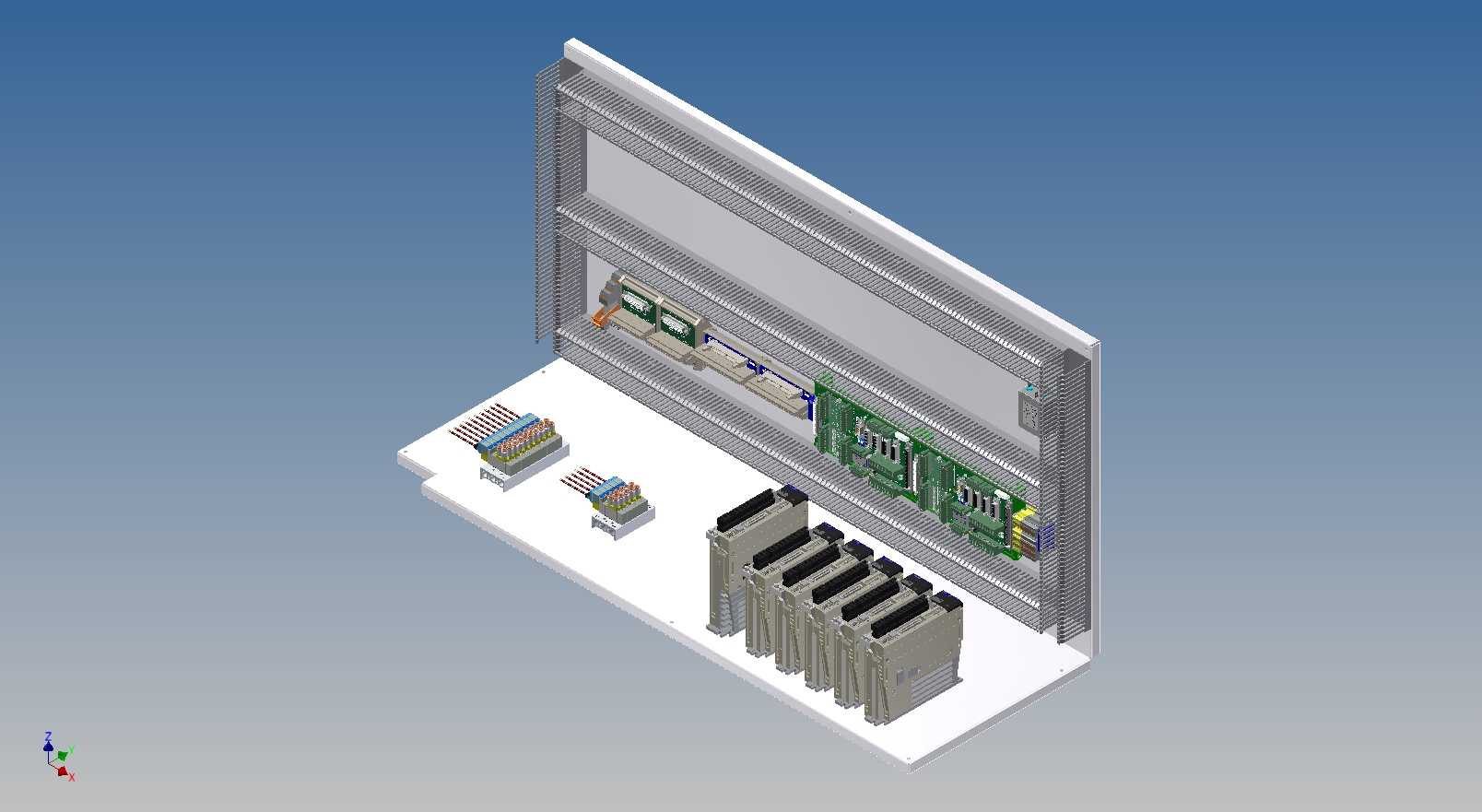

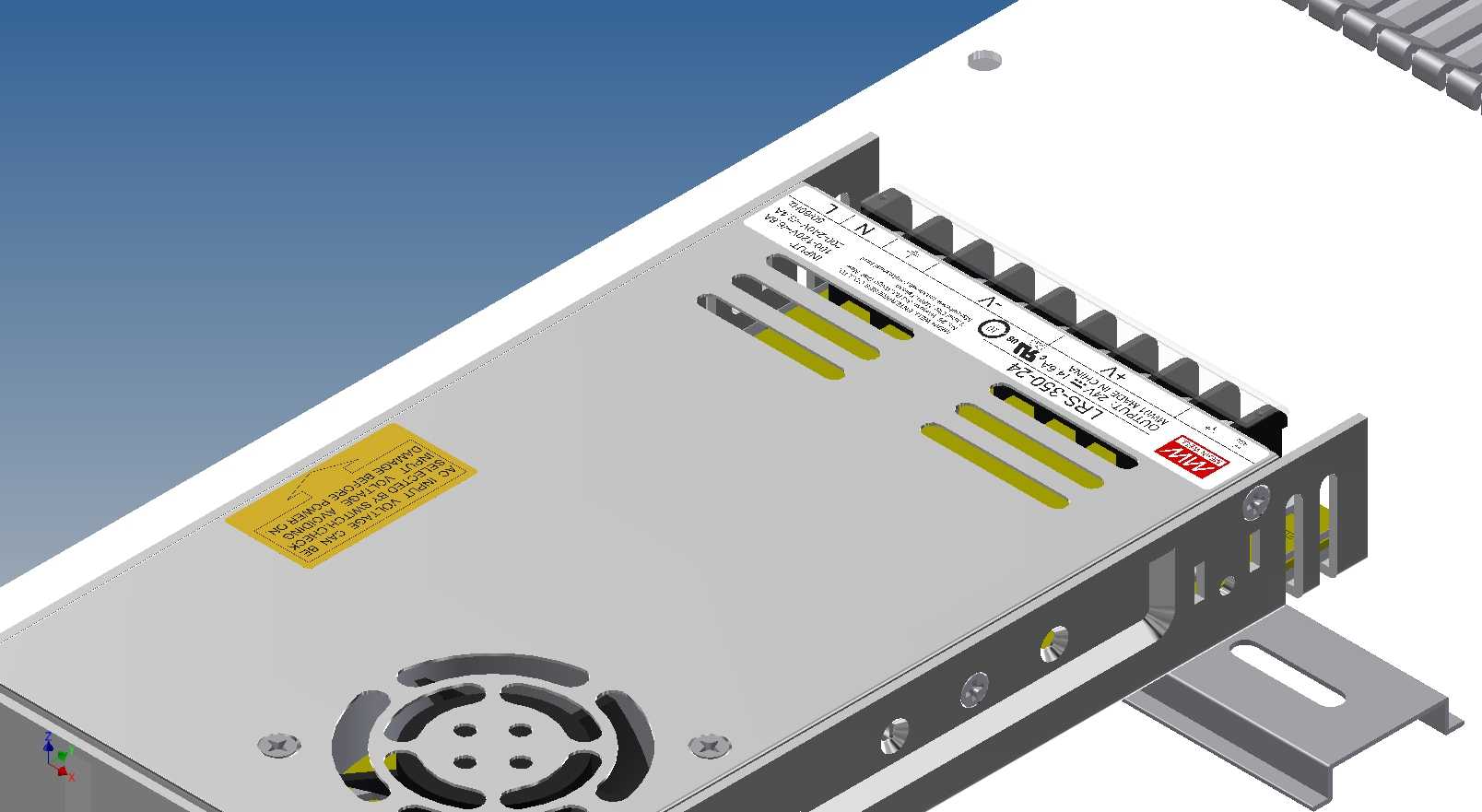

  这套配电盘电气排布方案,主要面向工业现场低压动力回路、小型设备控制回路的集成装配场景,常见于车间就地控制箱、小型设备配套电控柜、生产线辅助工位配电单元这类应用场景,核心作用是将进线电源分配、回路通断控制、信号采集转换、负载接线整合在统一安装空间内,减少现场零散接线的故障点,提升配电回路的可维护性。设计时优先采用标准DIN导轨作为安装基准,上下双层导轨的排布方式,是在有限的盘体安装深度与宽度边界内,最大化利用垂直方向空间,避免单层排布导致的盘体宽度过大问题,适配常规壁挂式电控箱的安装尺寸要求,整体安装边界预留了两侧走线槽的布置空间,左右两侧的接地铜排安装位与导轨保持安全电气间隙,满足低压配电的爬电距离要求。

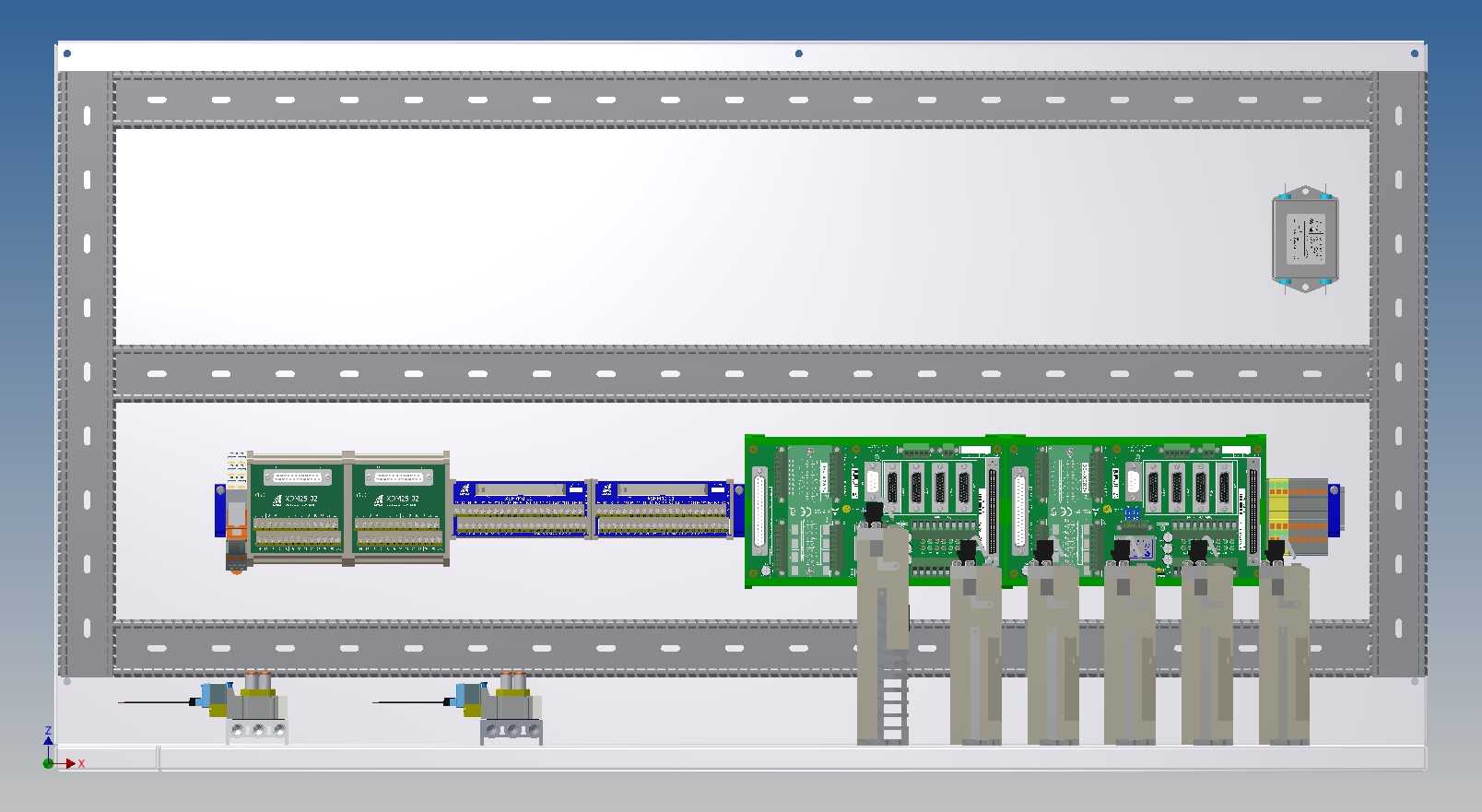

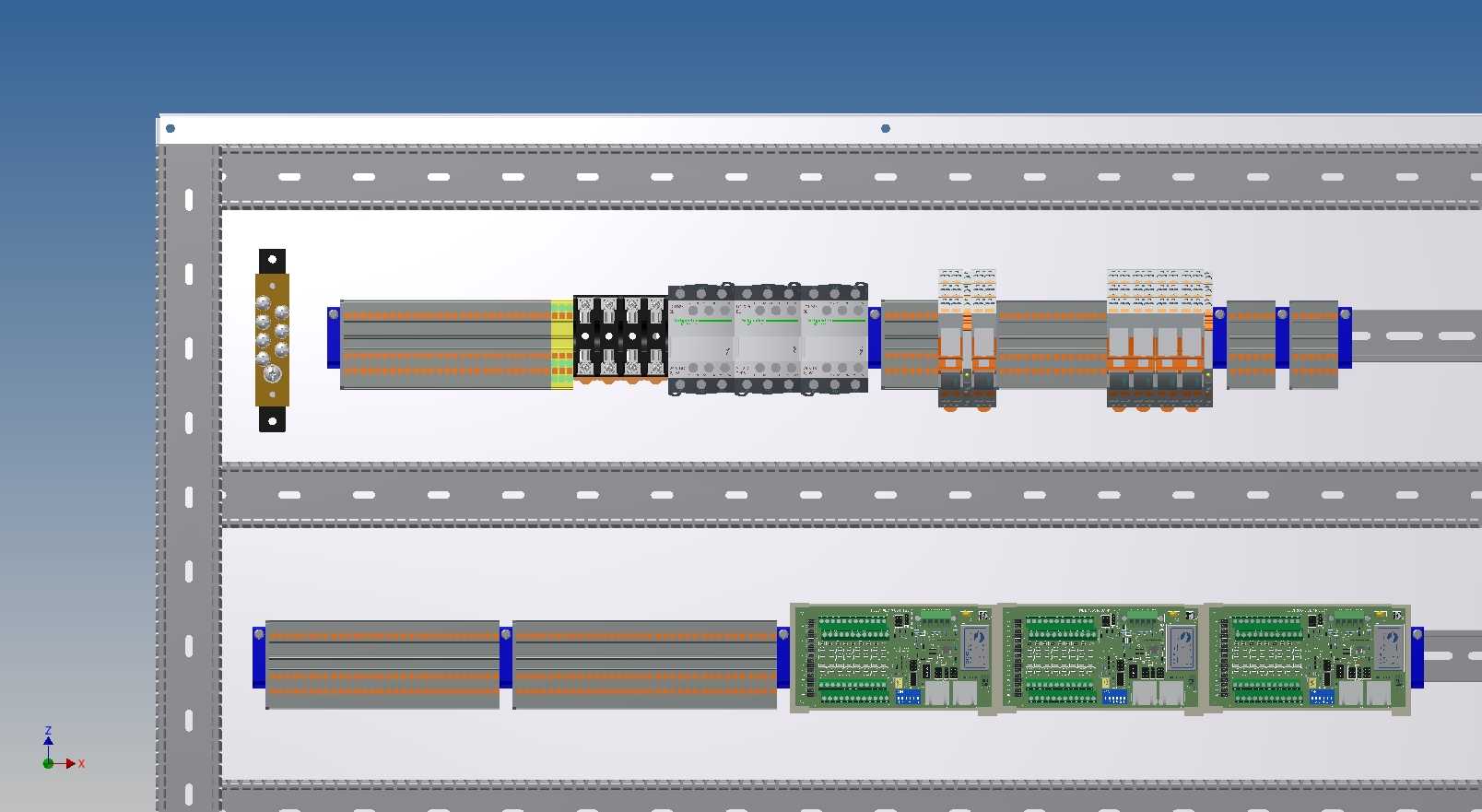

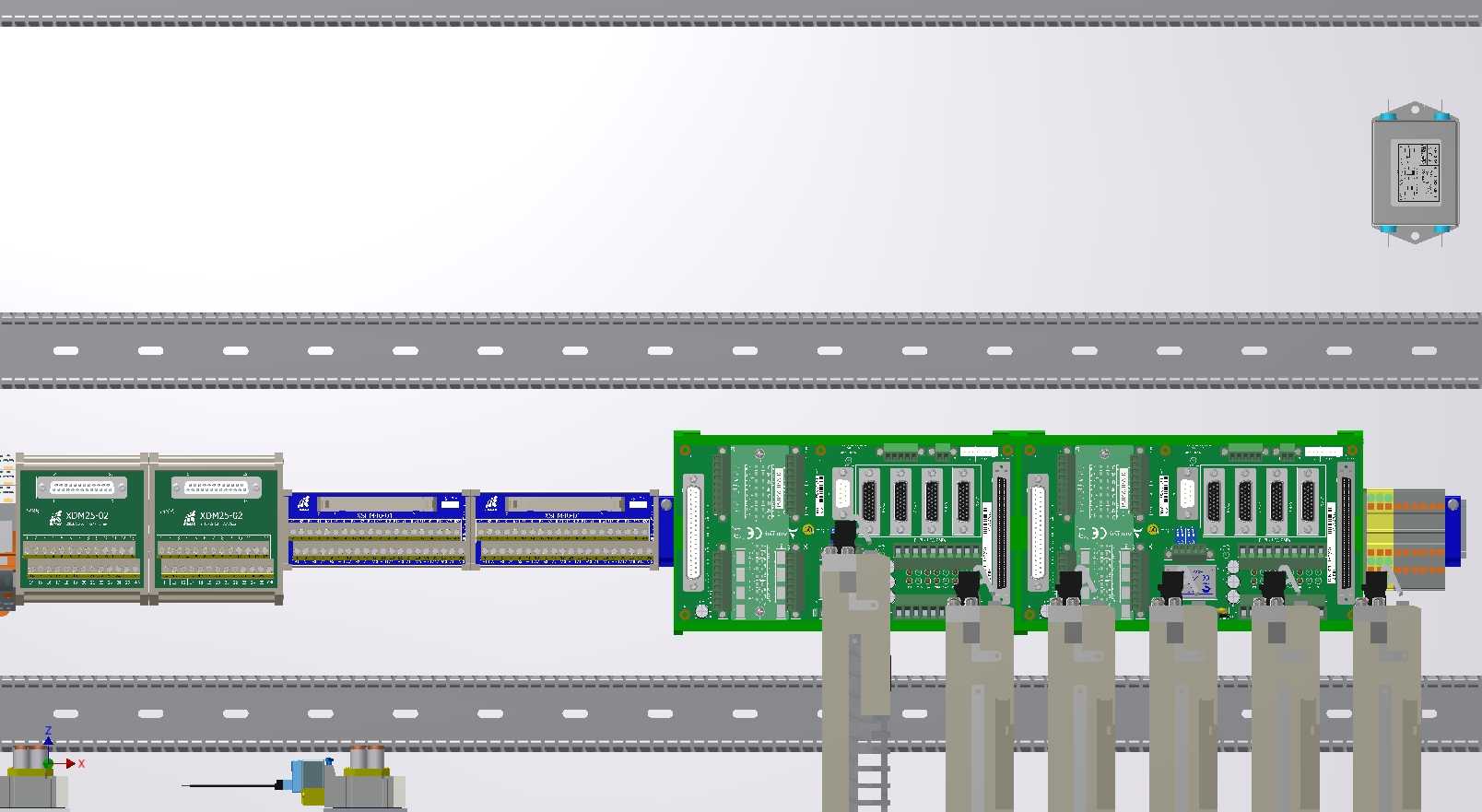

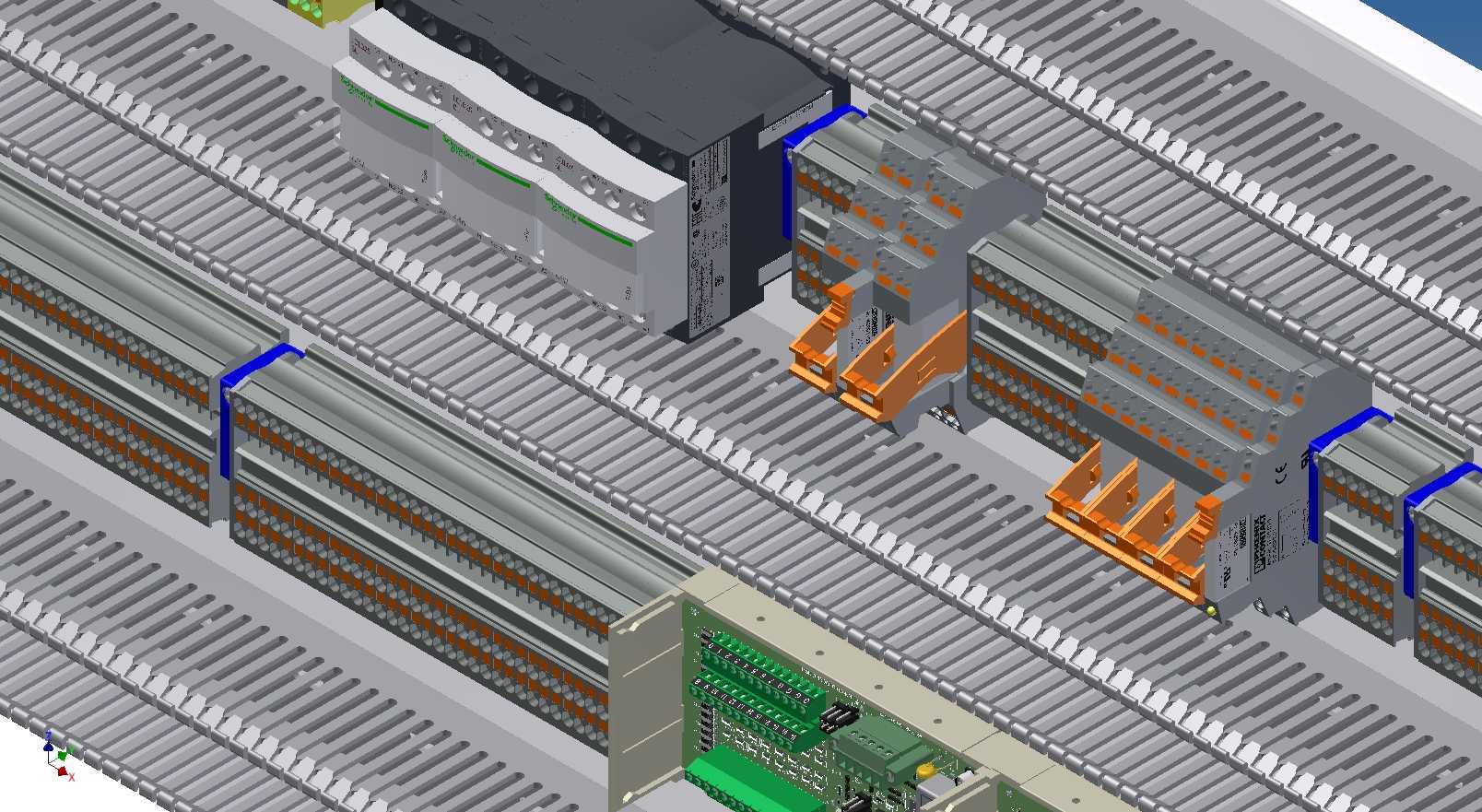

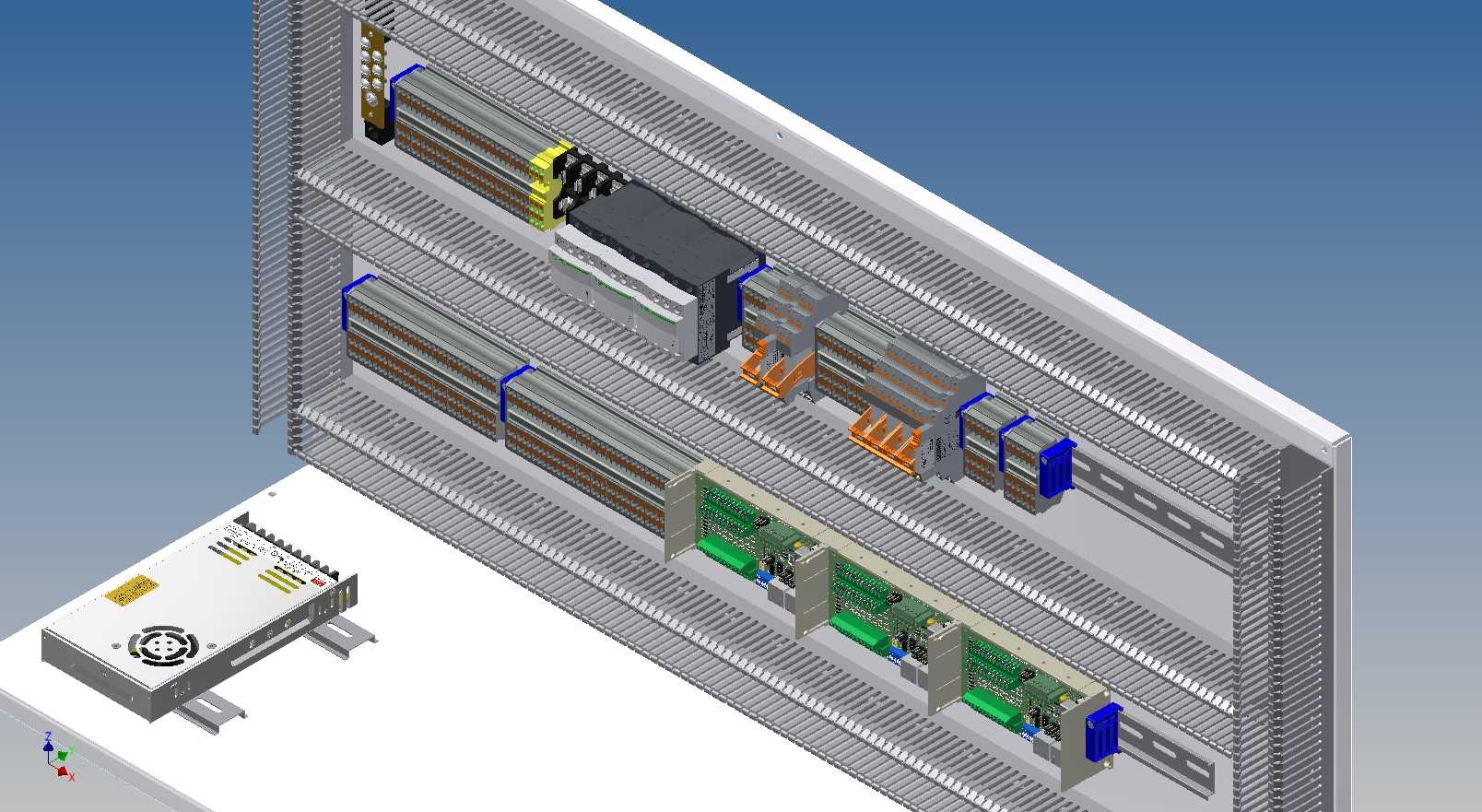

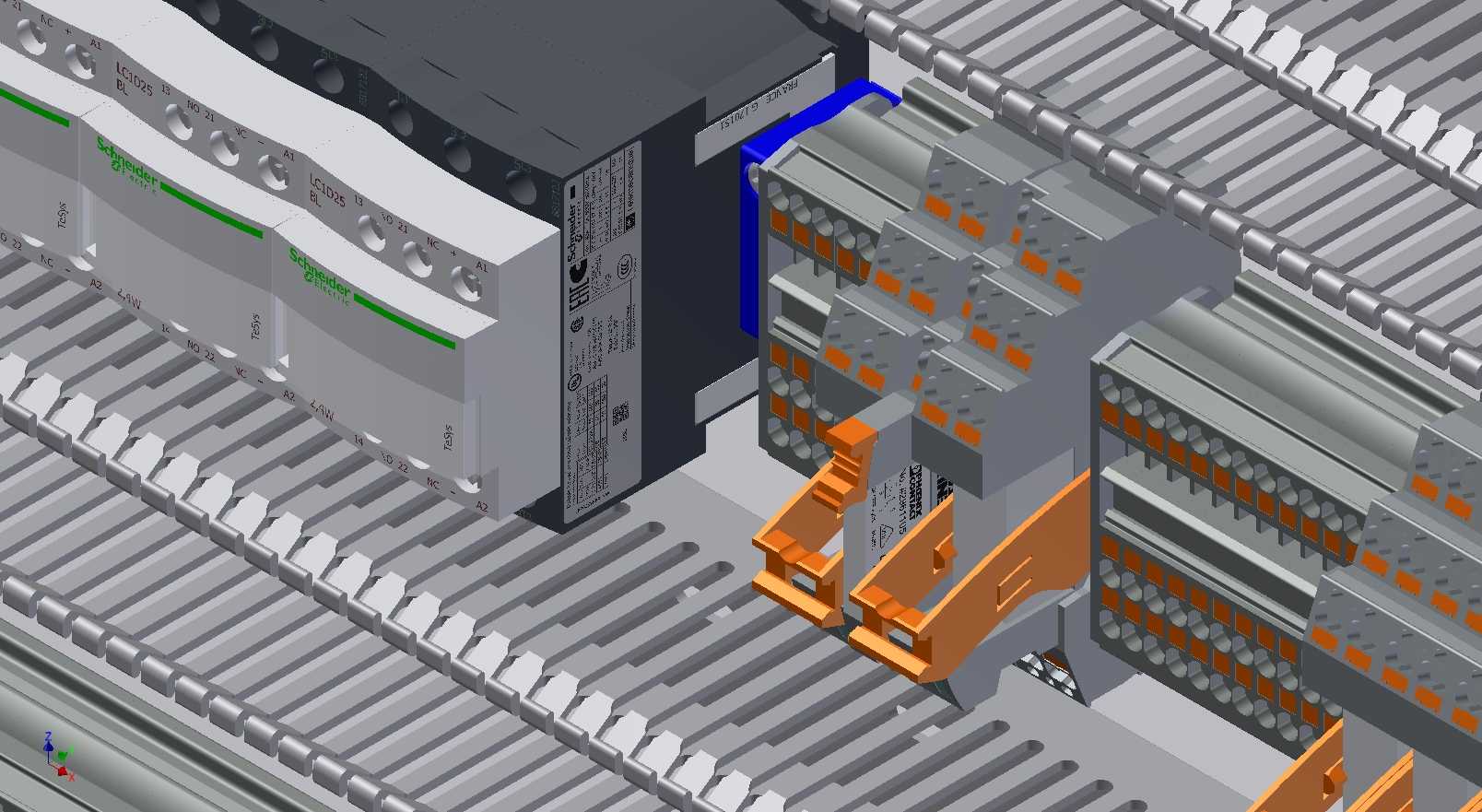

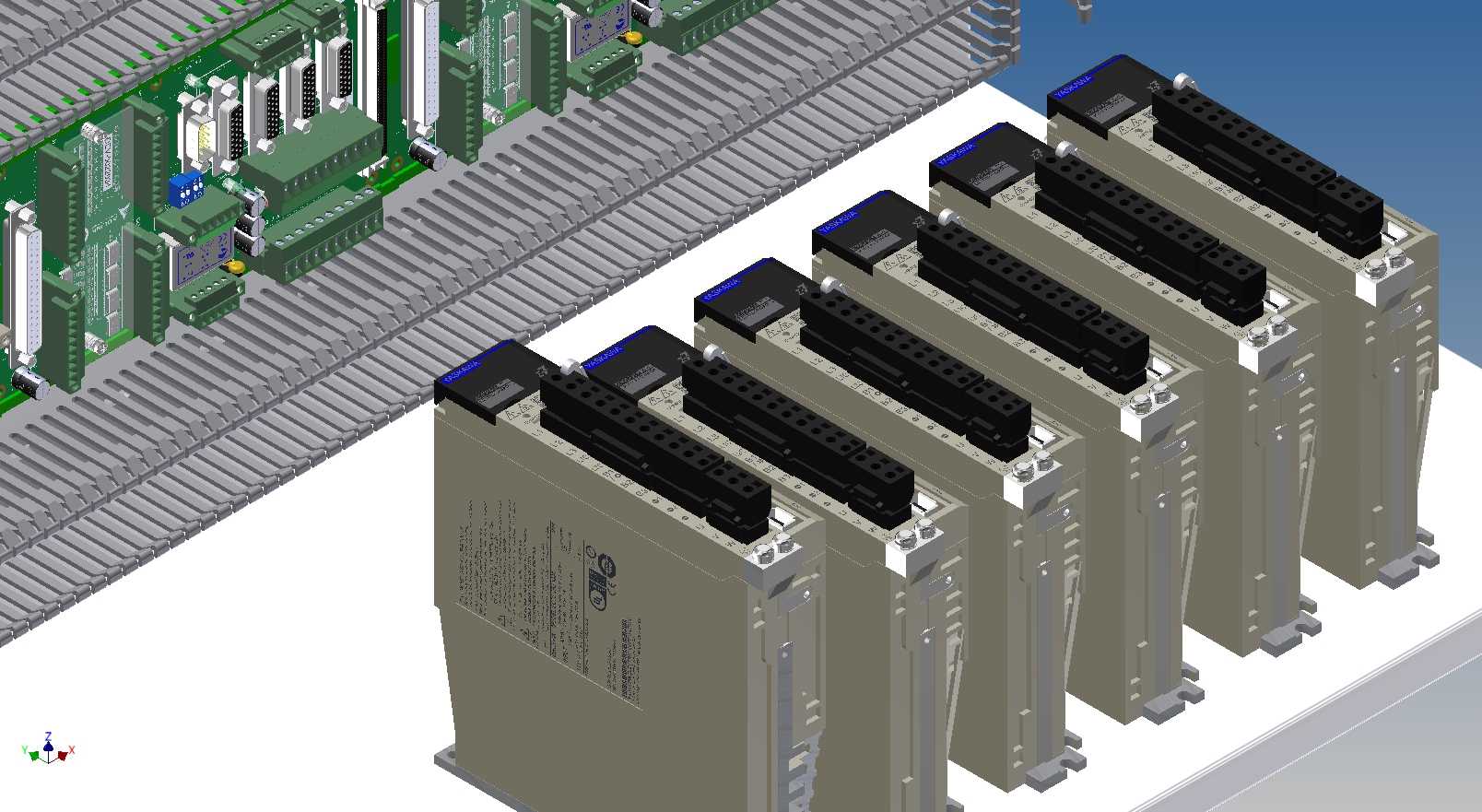

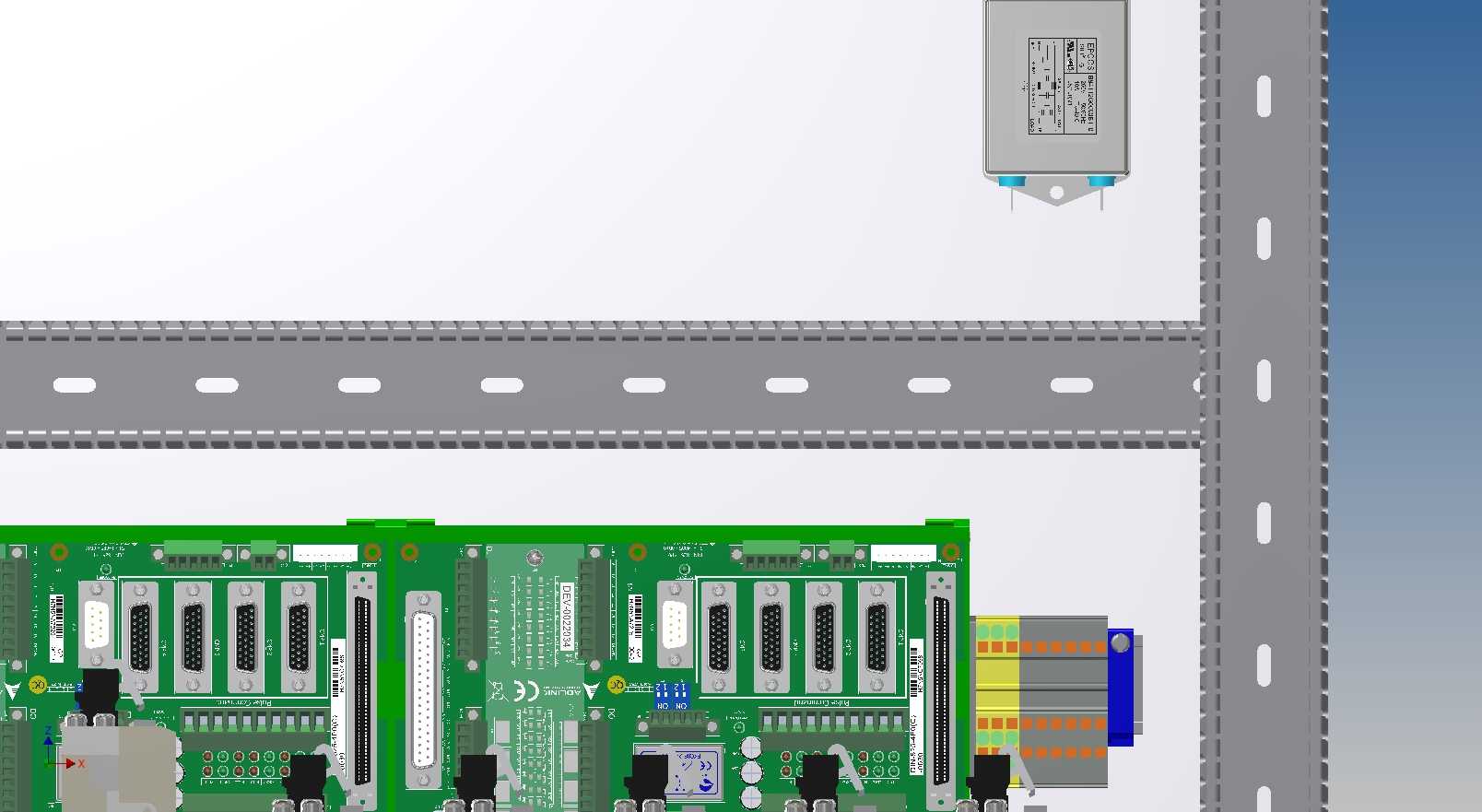

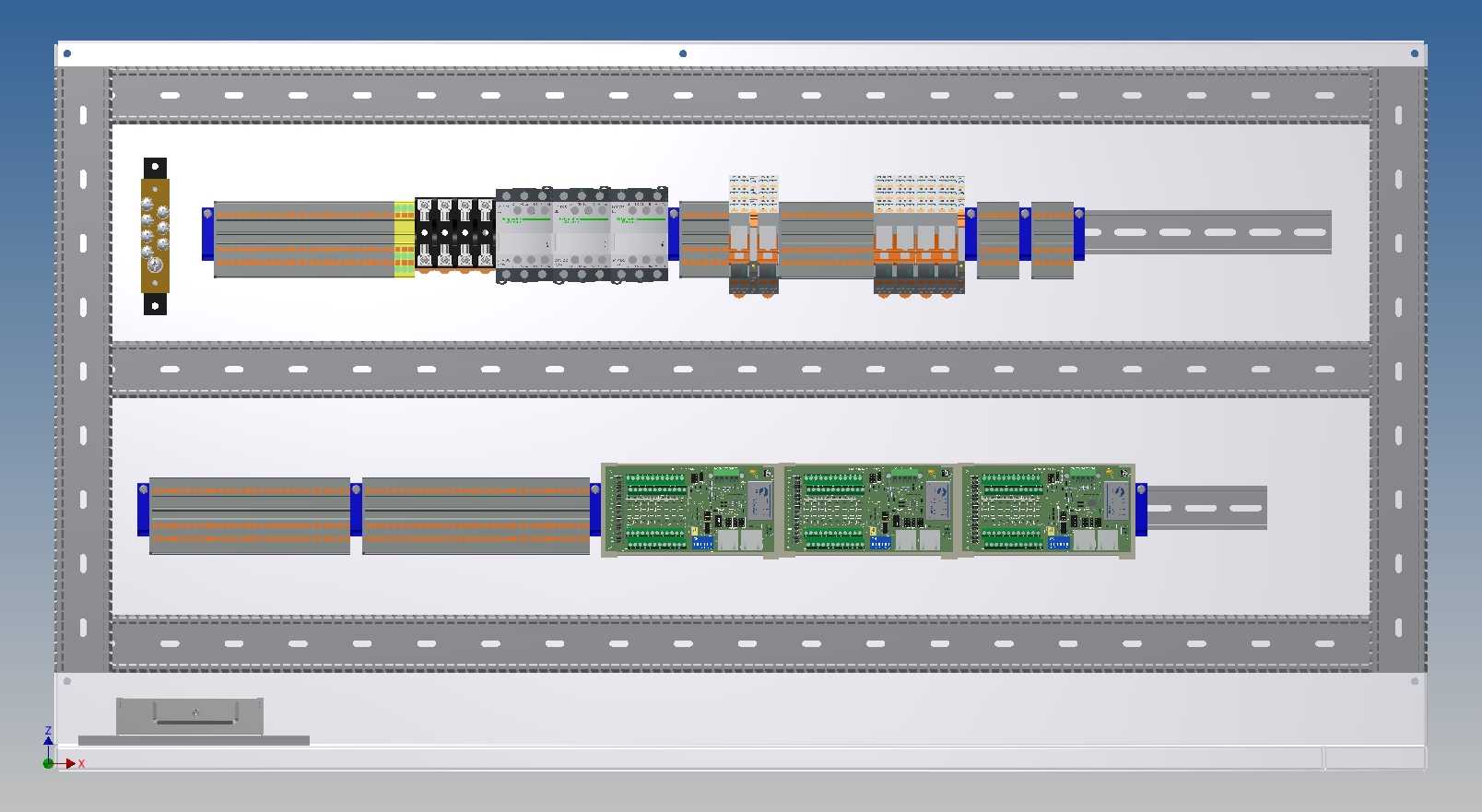

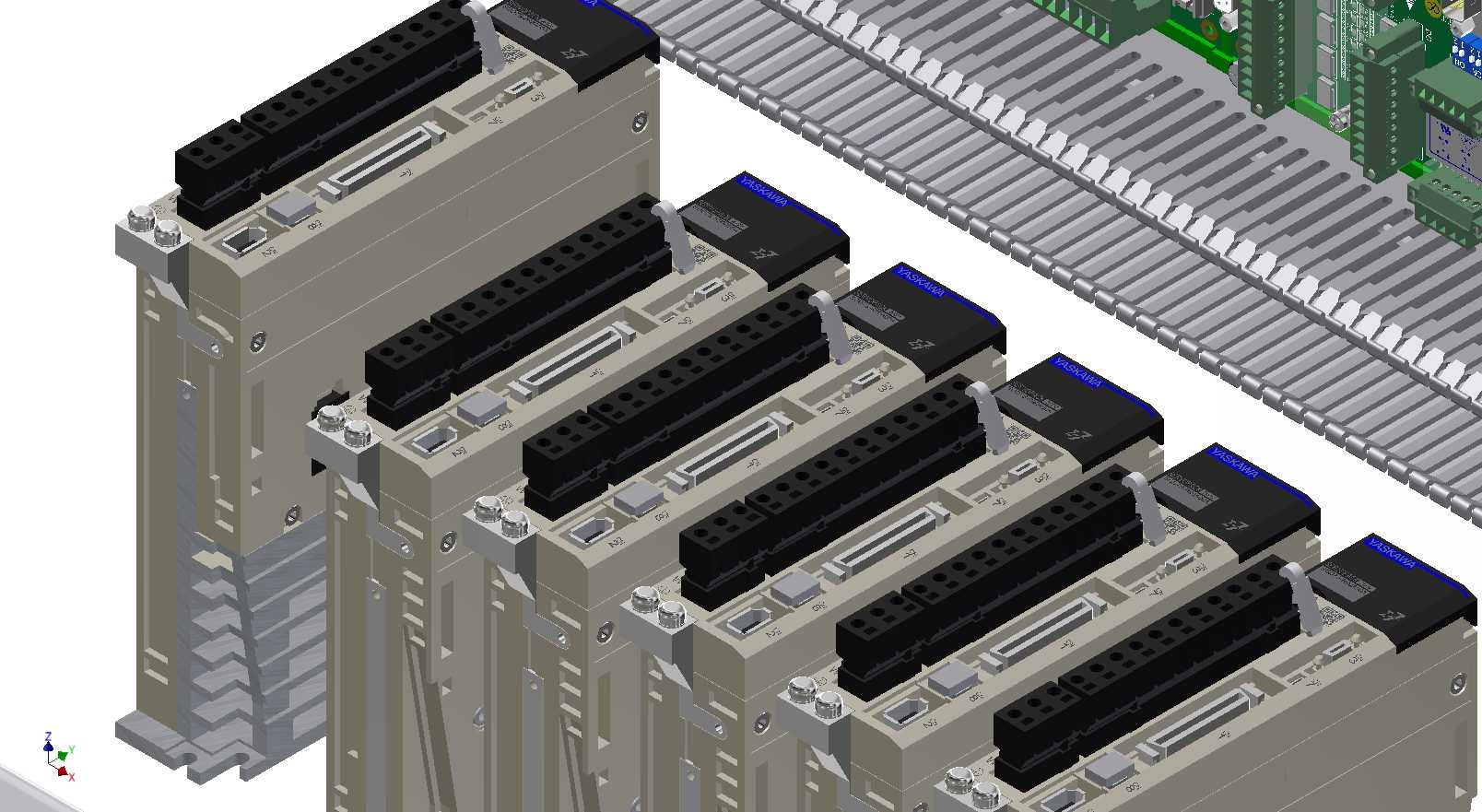

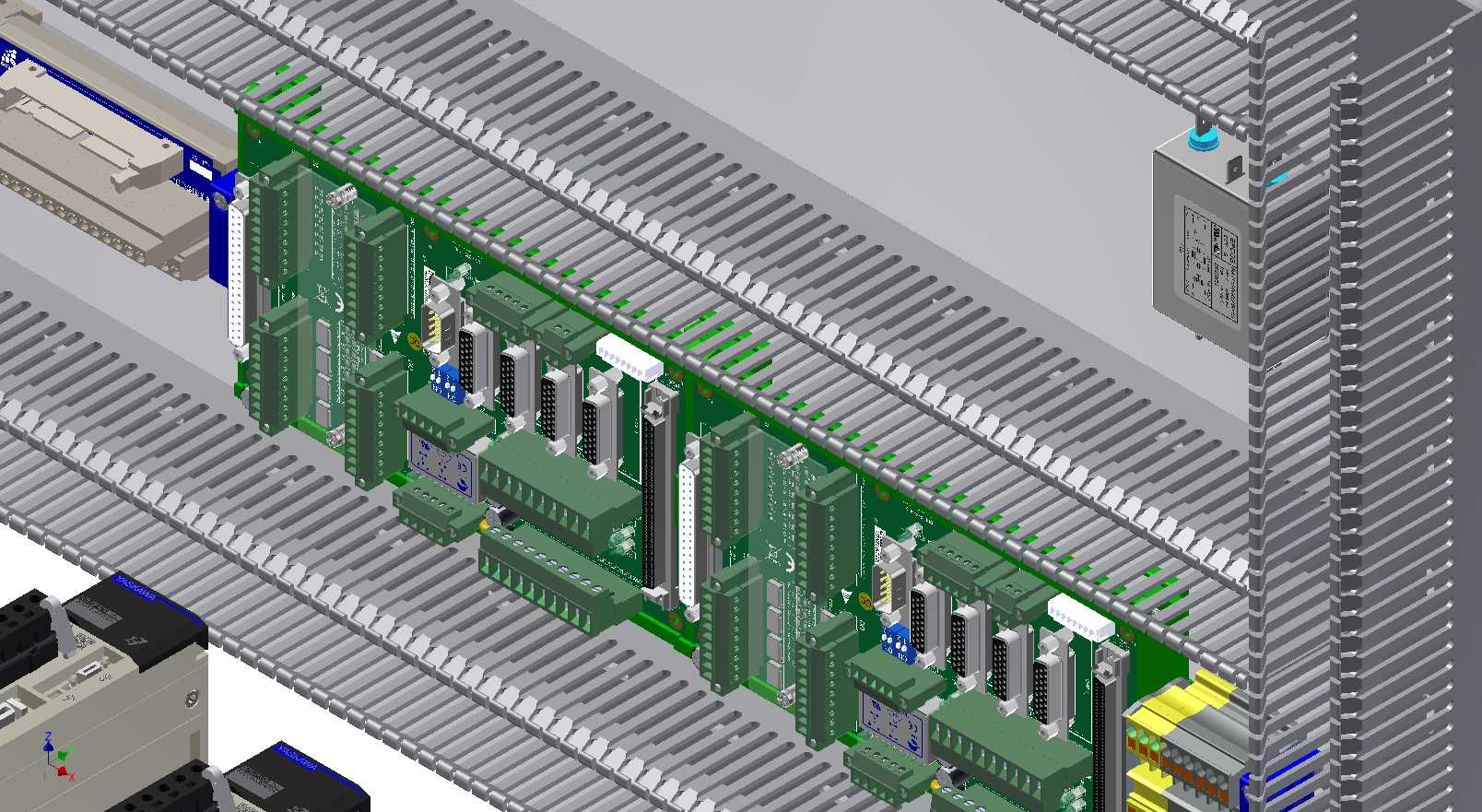

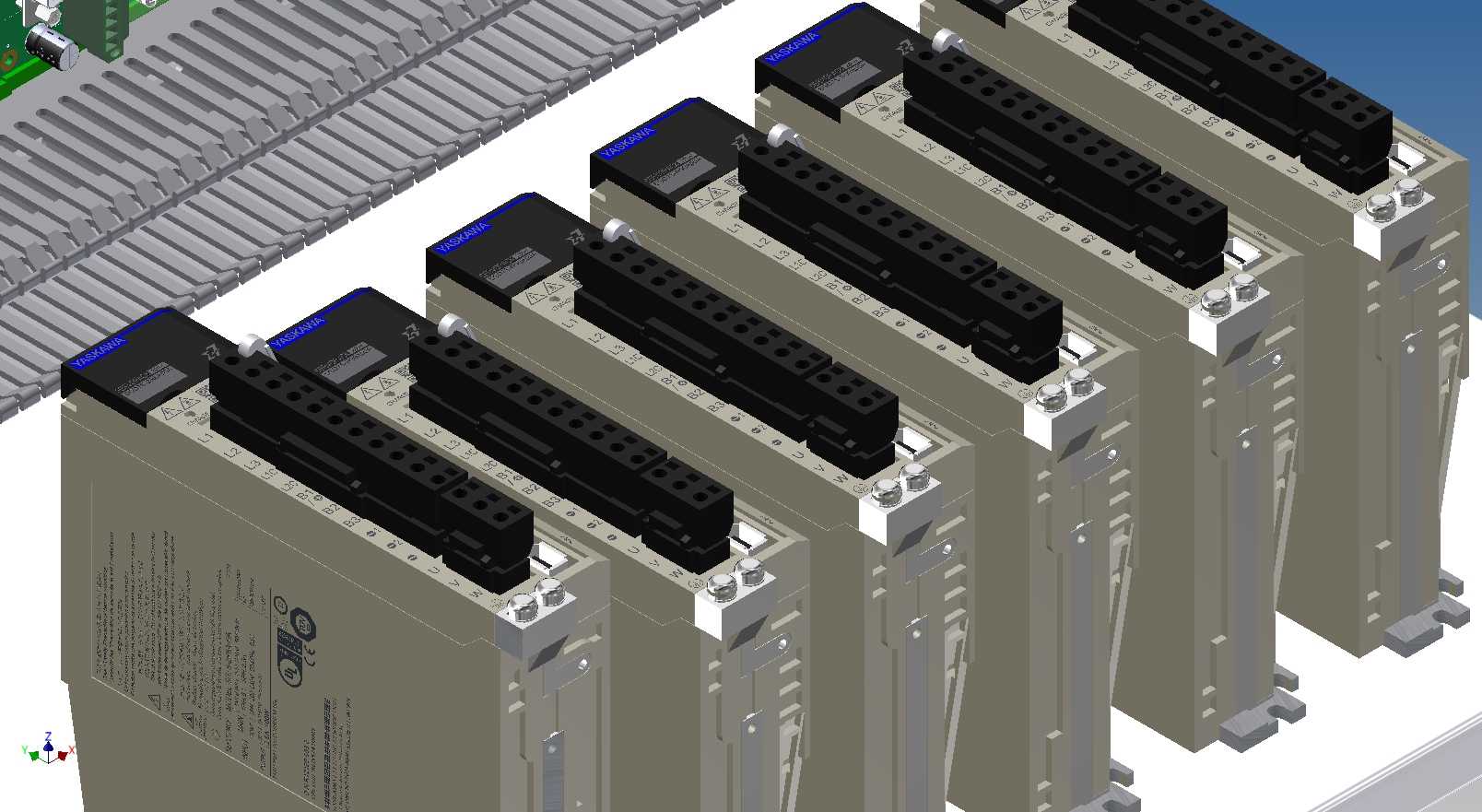

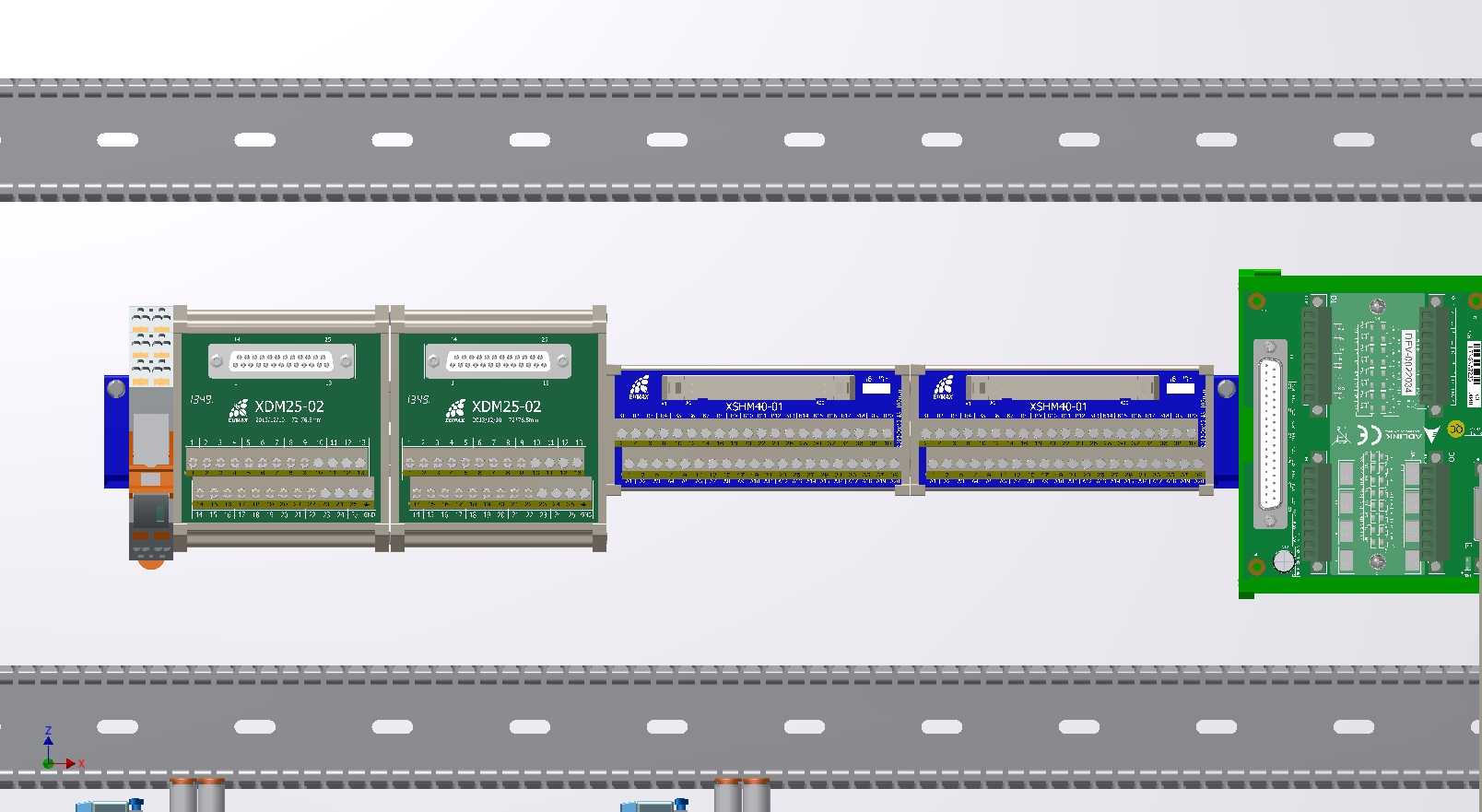

  上层导轨从左至右依次排布接地端子排、进线接线端子、断路器组、中间继电器组、信号隔离模块,每个元件之间预留了接线操作空间,断路器与继电器之间的短接排采用预制汇流排设计,减少零散导线的连接点,降低接线错误概率;下层导轨排布多通道IO控制板卡,板卡之间通过标准接插件互联,对应上层的信号模块预留了走线通道,强弱电回路在走线槽内分槽布置,避免信号干扰。安装尺寸上,导轨长度适配盘体内宽,元件安装后上下层之间预留了足够的导线弯曲半径空间,接线端子的接线方向朝向盘门侧,方便后期运维时的接线调整与检测,每个元件的固定卡扣都匹配标准导轨的安装尺寸,无需额外打孔固定,装配时可根据实际回路需求增减元件数量,调整排布位置。

  盘体边缘的安装孔位预留了与箱体固定的连接位置,整体排布兼顾了电气安全规范、装配效率与后期维护便利性,所有元件的安装位置都避开了盘体的加强筋与走线槽干涉区域,导线从元件接线端引出后可直接进入侧边走线槽,规整排布至出线孔位置,避免导线交叉杂乱导致的散热不良问题,同时预留了15%左右的备用安装位,方便后期回路扩展时增加元件,无需重新调整整体排布结构。
