钣金结构电气控制箱体三维设计

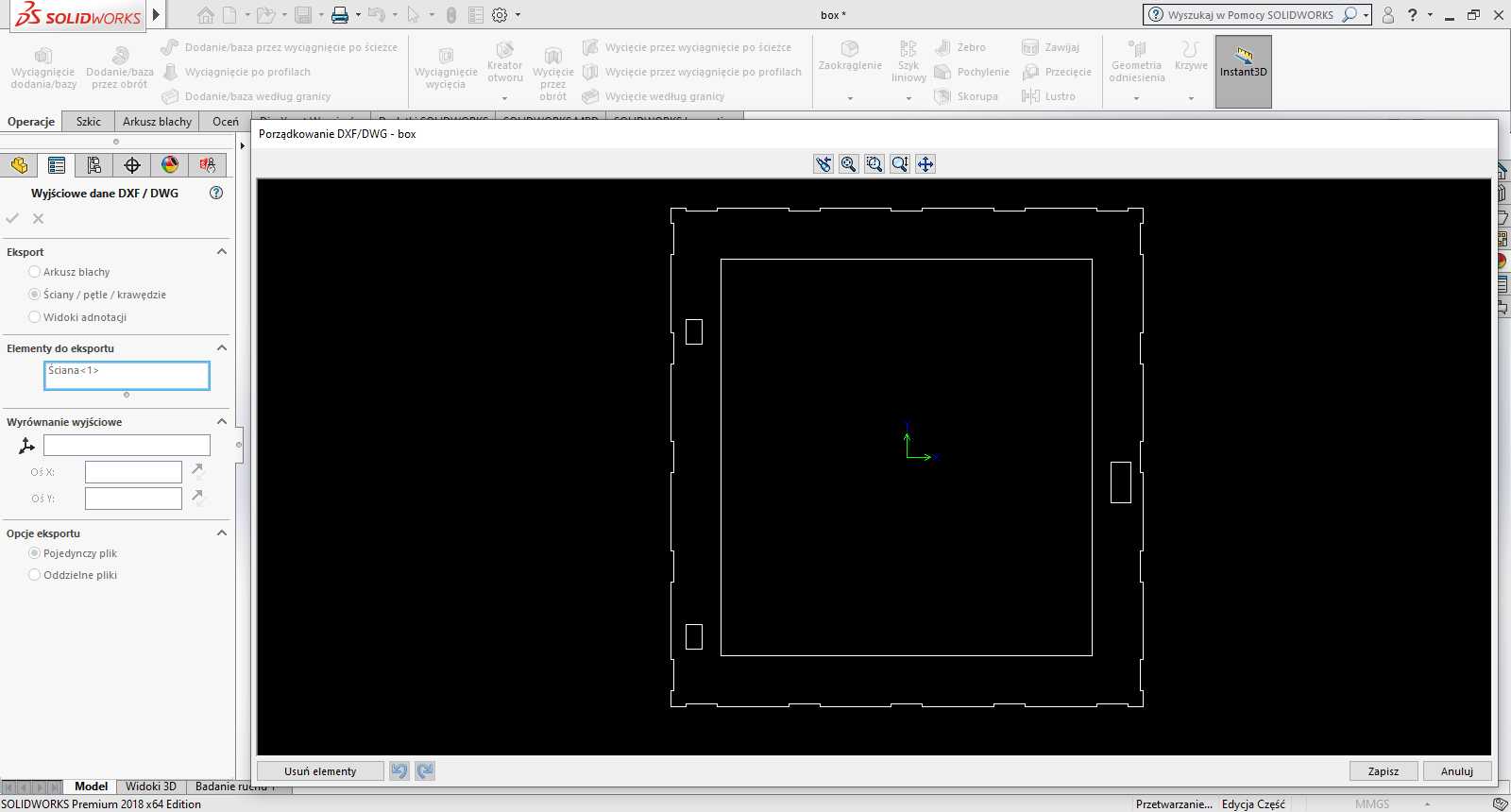

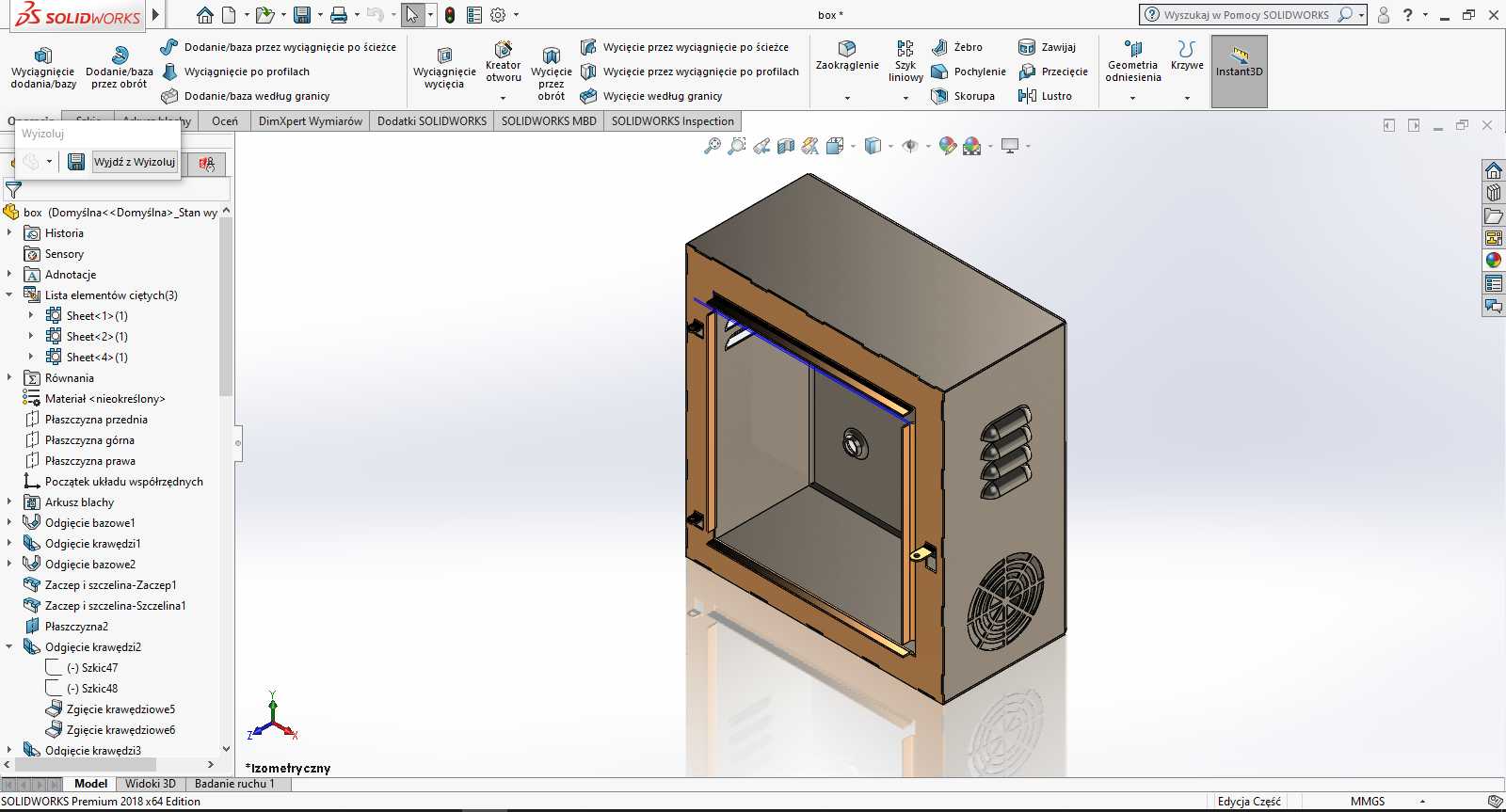

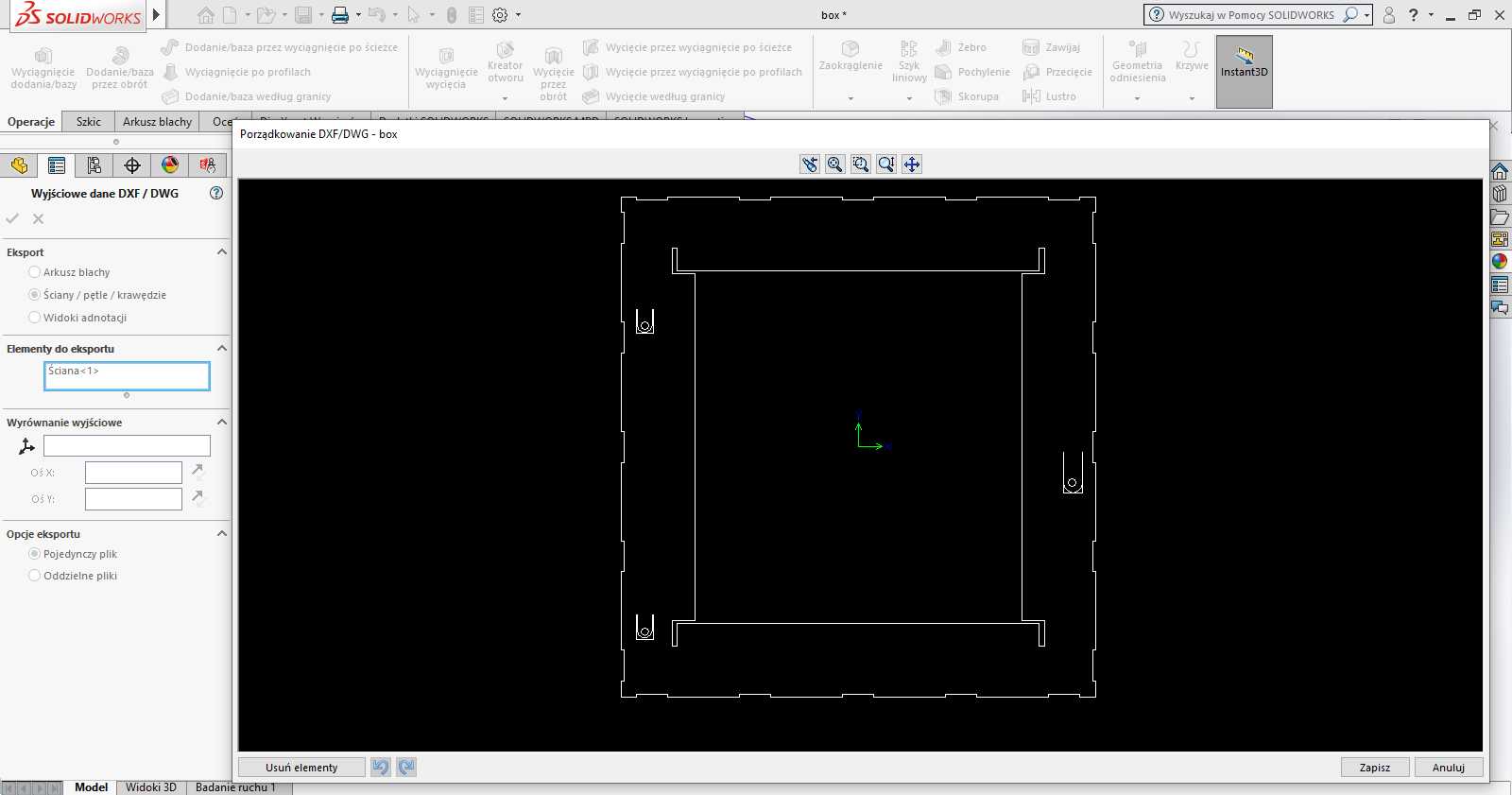

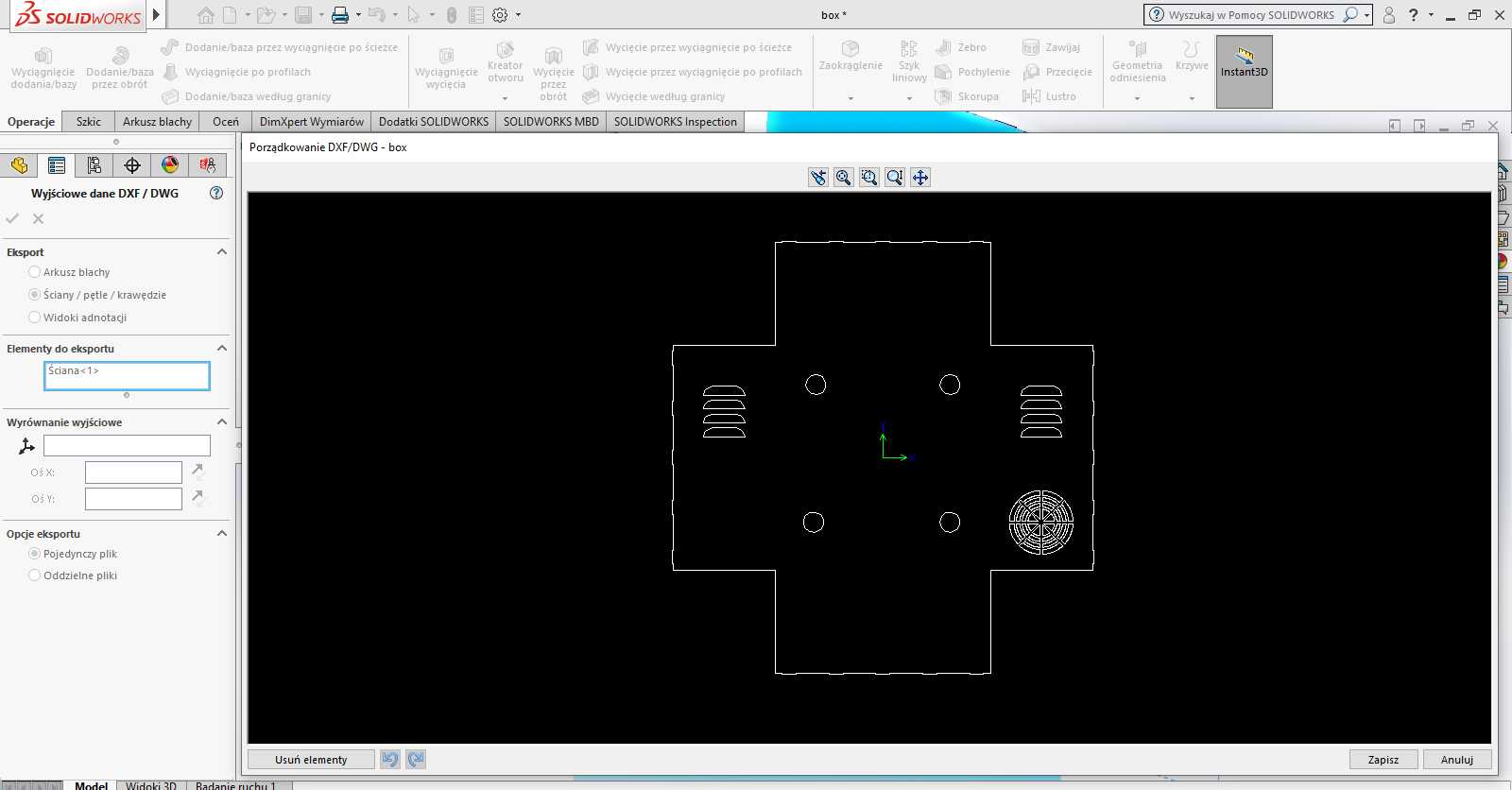

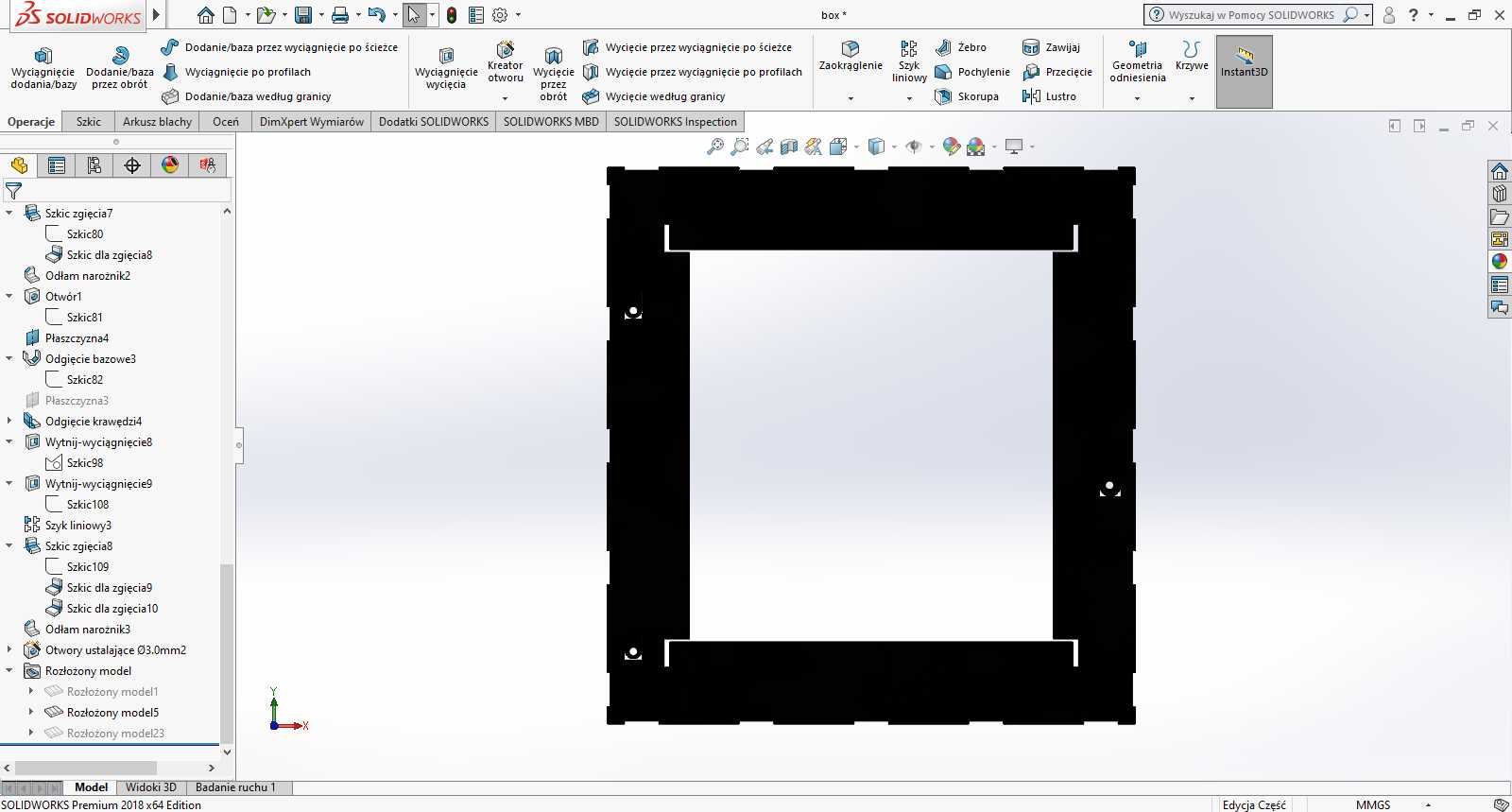

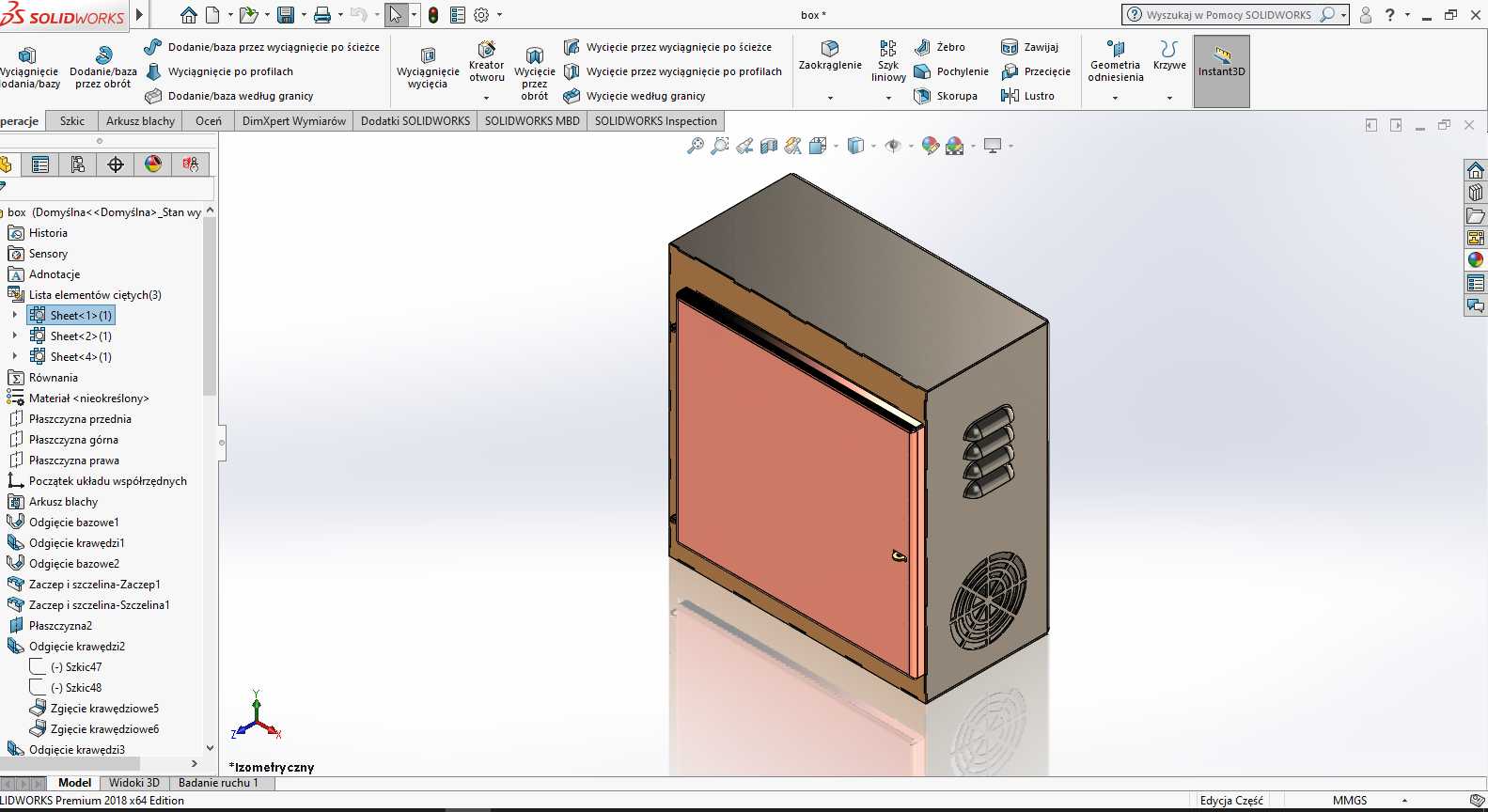

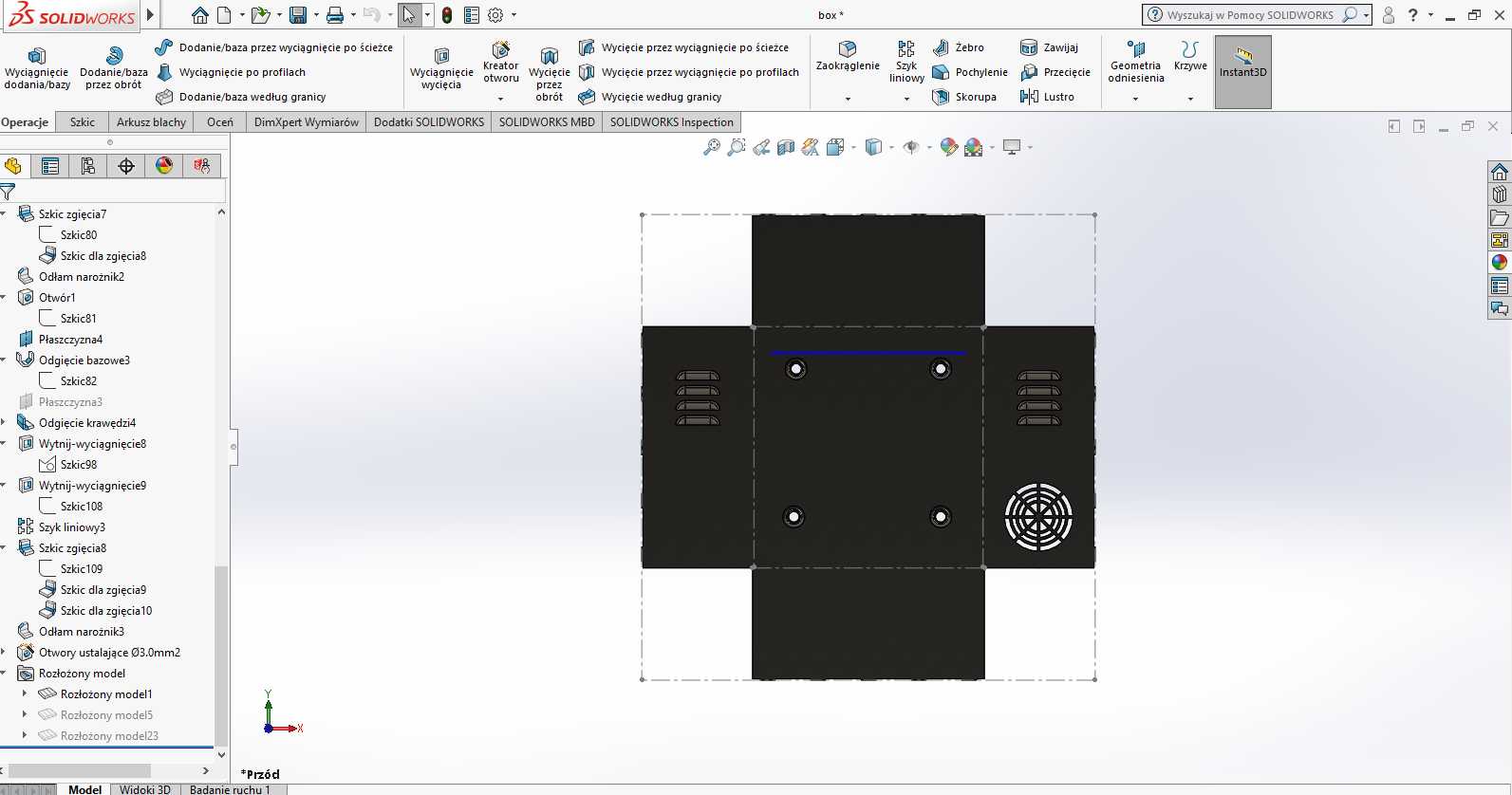

　　这款钣金结构电气箱体，主要面向工业车间低压配电、小型设备单机控制、楼宇配套弱电集成等场景使用，可直接作为终端配电载体容纳断路器、接触器、接线端子排、小型PLC模块以及散热风机等常规电气元件，替代传统焊接式电控箱的高成本制作方案，适配多场景下的电气防护安装需求。从实际使用角度出发，箱体采用封闭式钣金折弯拼焊结构，单开门设计配合侧边隐藏式铰链，可实现120度以上的开门角度，方便内部元件排布与后期接线维护，门板与箱体结合处预留密封胶条安装槽位，可根据使用场景加装发泡密封胶条，满足常规车间环境下的防尘防溅防护要求。箱体侧面预留多组标准化敲落孔位，可适配不同规格的电缆格兰头安装，满足上进上出、下进下出、侧进侧出等多种布线方式需求，

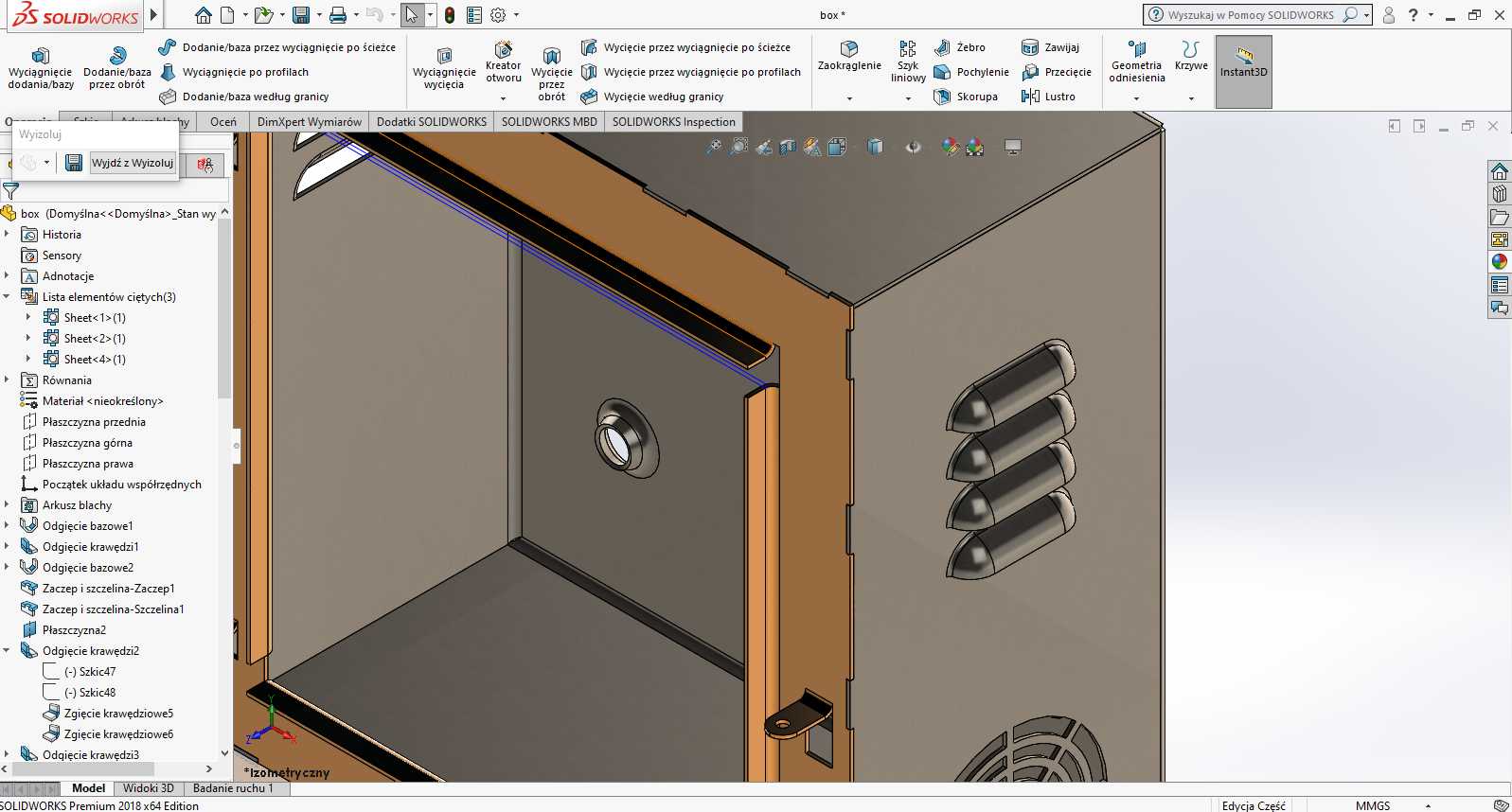

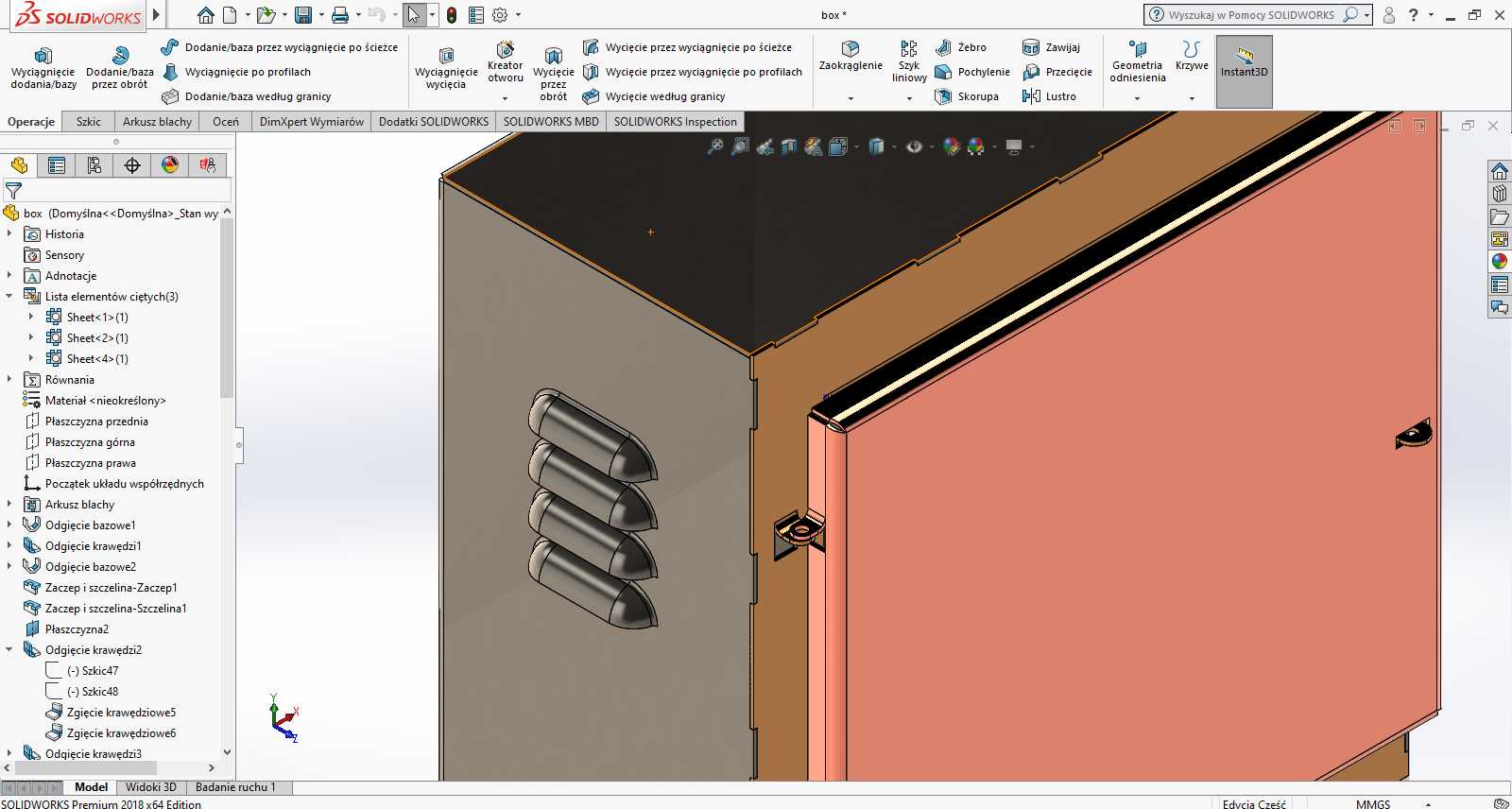

　　无需现场二次开孔加工，减少现场施工的工作量。箱体下部预留轴流风机安装位，可直接适配常规尺寸的散热风机，配合箱体上部的通风槽结构形成自然对流散热通道，当箱内安装发热功率较大的变频模块、伺服驱动器时，可直接加装风机实现主动散热，避免箱内温度过高导致电气元件寿命衰减。设计过程中优先采用等厚冷轧钢板折弯成型，所有折弯内角均预留标准折弯工艺圆角，避免折弯处出现应力开裂问题，拼焊位置均设计有定位止口，减少焊接过程中的变形量，焊后仅需少量打磨即可进行表面喷涂处理，有效降低加工环节的工时消耗。箱体背部预留壁挂安装孔位，孔位间距符合常规电控箱壁挂安装的通用尺寸规范，可直接通过膨胀螺栓固定在墙面、设备机架侧面等安装位置，安装孔位周边设计有加强压筋，

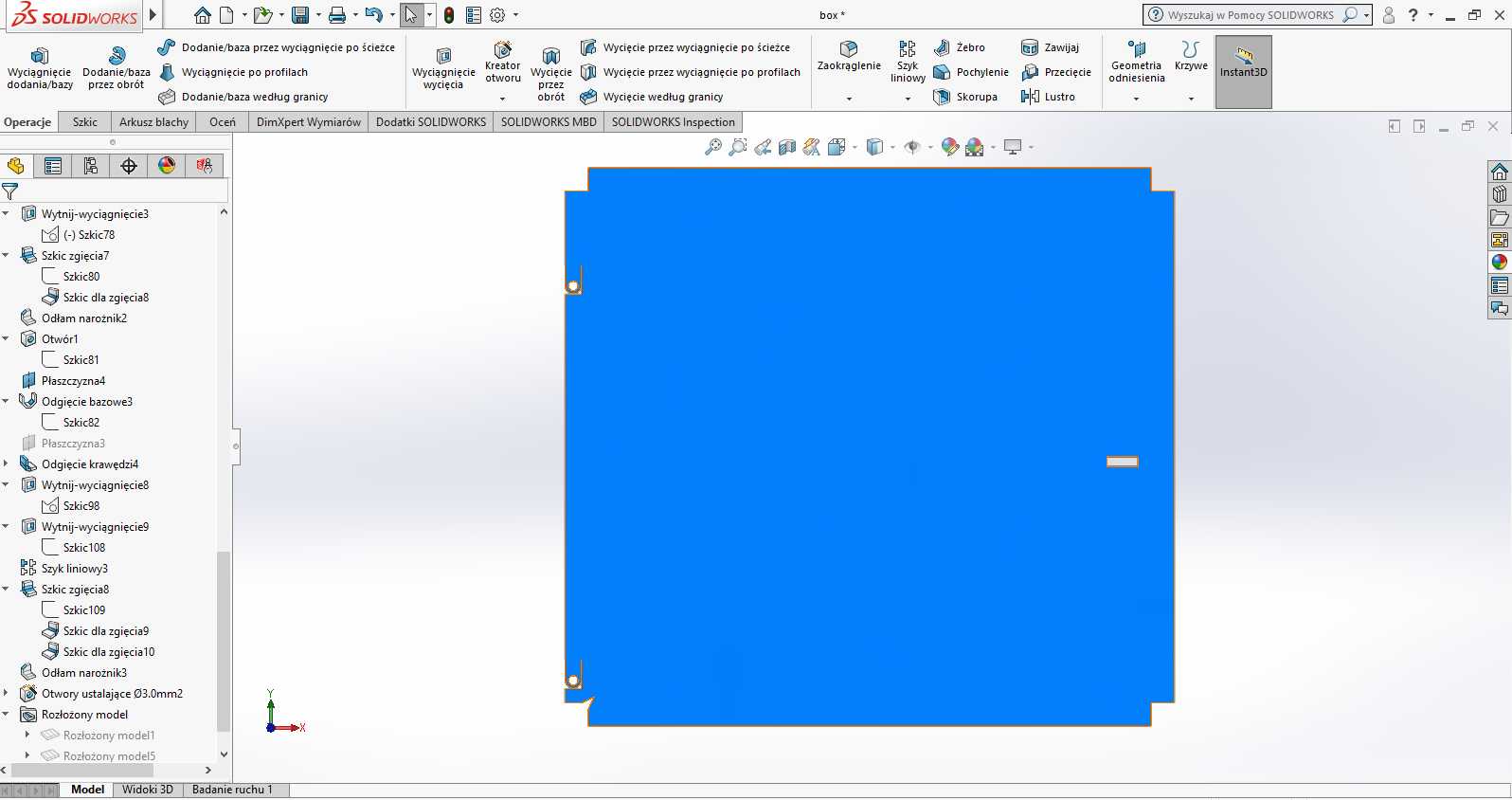

　　避免长期承重后安装孔位出现变形。门板内侧预留元器件安装导轨的固定孔位，可直接卡装标准DIN导轨，无需现场钻孔攻丝，元件排布时可根据实际需求灵活调整导轨安装位置，适配不同数量、不同尺寸的电气元件安装。箱体内部的安装底板采用独立可拆卸结构，通过四周的固定螺丝与箱体连接，可先将所有电气元件在底板上完成接线调试后，再整体装入箱体内部，大幅提升装配环节的作业效率，底板与箱体之间预留等电位连接螺柱，可直接连接保护地线，满足电气安全规范要求。从安装边界来看，箱体整体外形方正，无外凸的尖锐结构，安装时仅需预留开门操作空间与侧面布线空间即可，无需额外预留过多的检修间隙，适合在空间紧凑的设备旁、车间立柱侧、弱电井内等位置安装使用。
