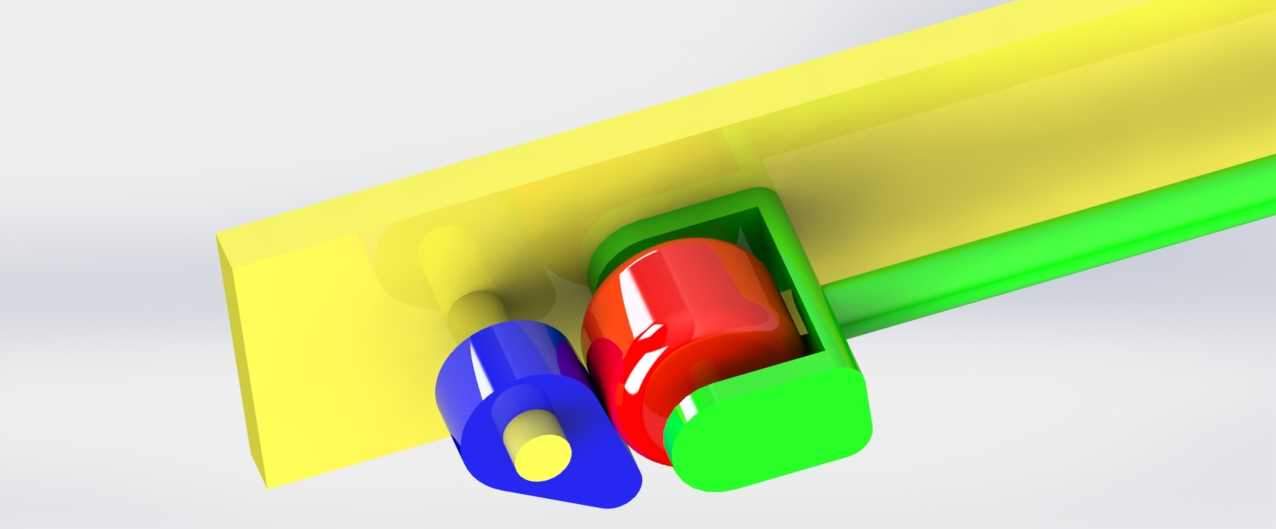

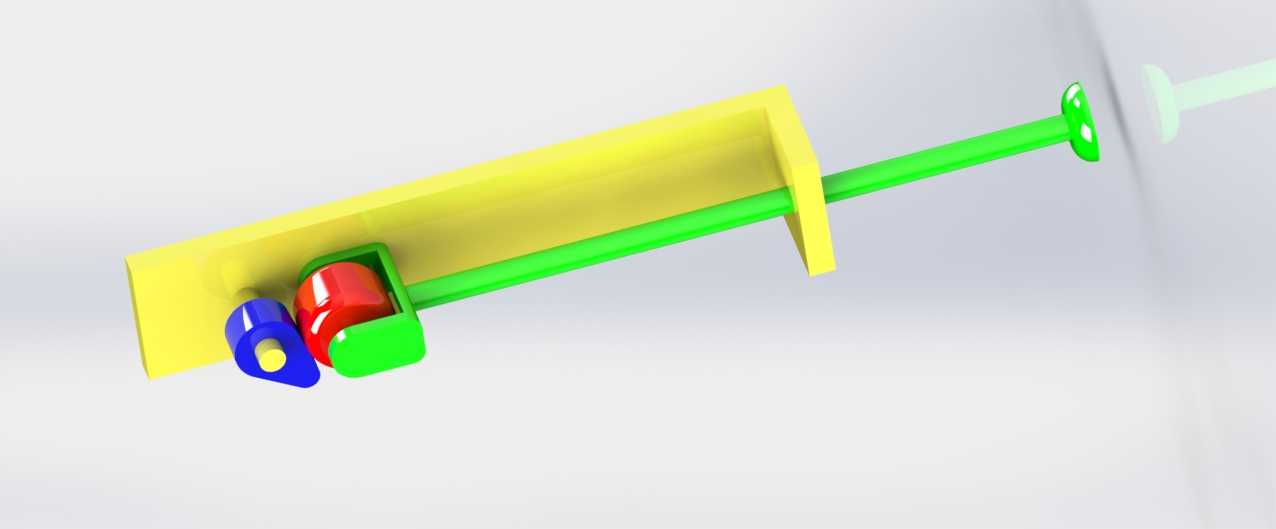

带运动定义的直动从动件凸轮机构结构

　　这套凸轮轮廓结构属于典型的直动滚子从动件盘形凸轮传动单元，在轻工包装、纺织机械、自动化送料工位里应用极广，核心作用是把凸轮的连续回转运动，精准转化为从动件的预期规律往复直线动作，很多需要实现间歇进给、定程顶出、时序配合的工位，都会优先选用这类结构，相比连杆机构它能更精准地复现预设的运动轨迹，不需要复杂的多杆铰接组合就能实现复杂的动作时序。从设计逻辑来看，建模阶段首先要明确从动件的运动行程、推程运动角、远休止角、回程运动角、近休止角的参数边界，再根据从动件端部的滚子直径做轮廓的等距偏移，避免出现运动干涉或者理论轮廓与实际加工轮廓的偏差；滚子的存在是为了把从动件与凸轮轮廓之间的滑动摩擦转化为滚动摩擦，降低长期运行的磨损量，

　　延长构件的使用寿命，这也是为什么这类从动件结构比尖顶从动件更适合中高速运转的设备场景。安装边界上，凸轮的基准孔与驱动轴采用过渡配合，需要配套平键传递扭矩，轴向通过轴端挡圈限位，避免运转过程中出现轴向窜动影响传动精度；从动件的导向段需要配套直线导套做径向约束，导套的有效支撑长度不能小于从动件直径的1.5倍，否则往复运动过程中容易出现卡滞、偏磨的问题；滚子与从动件端部的铰接轴需要预留润滑间隙，定期补充润滑脂就能降低铰接位的磨损。结构的功能特性上，这套带运动定义的模型可以直接验证从动件的运动规律是否符合工位需求，比如推程阶段的等速、等加速等减速或者简谐运动规律，都能通过运动仿真直接观测位移、速度、加速度曲线，

　　排查是否存在刚性冲击或者柔性冲击的问题，避免实际加工装配后才发现动作时序不匹配、冲击过大导致设备运行噪音大、构件疲劳损坏的问题。外形尺寸方面，凸轮的基圆半径设计需要兼顾压力角的控制，压力角过大会导致驱动力有效分力不足，甚至出现自锁问题，一般直动从动件凸轮机构的推程许用压力角控制在30度以内，回程阶段因为是从动件复位，受力较小许用压力角可以放宽到70度左右；从动件的行程要匹配工位的实际动作需求，端部的连接位可以根据实际负载情况加装推头、夹具等执行端构件，不需要改动凸轮的核心轮廓就能适配不同的工位动作需求。实际应用中这类结构的维护成本很低，只需要定期检查凸轮轮廓的磨损情况、滚子的转动灵活性、导向套的间隙就能保证长期稳定运行，相比其他能实现同类型动作的传动结构，它的结构更紧凑，占用的安装空间更小，动作时序的调整只需要更换对应轮廓的凸轮就能实现，不需要对整体传动链路做大幅改动，非常适合模块化设计的自动化设备使用。
