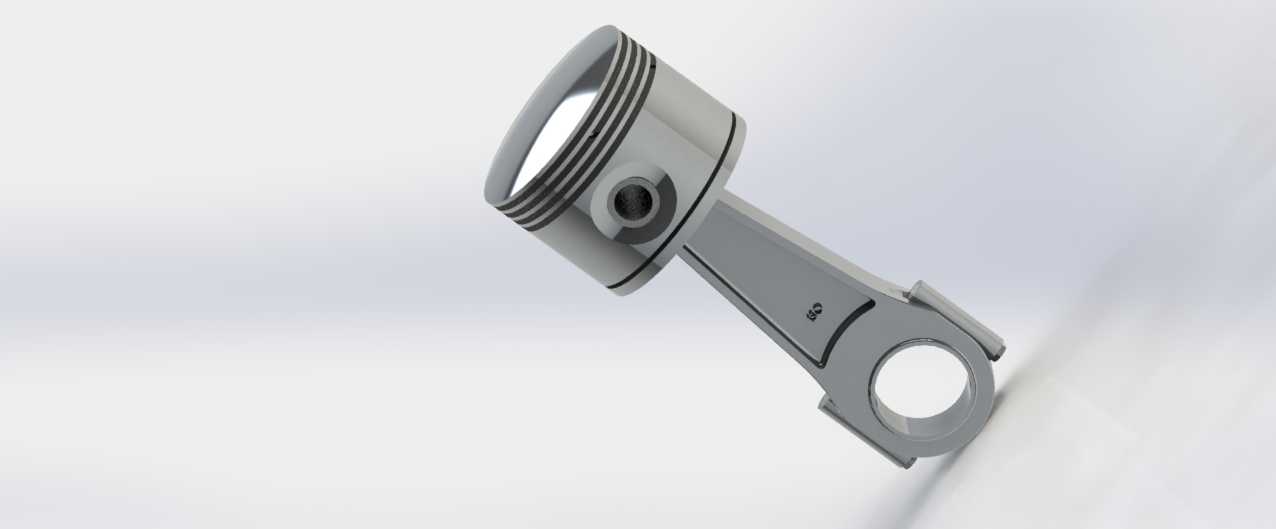

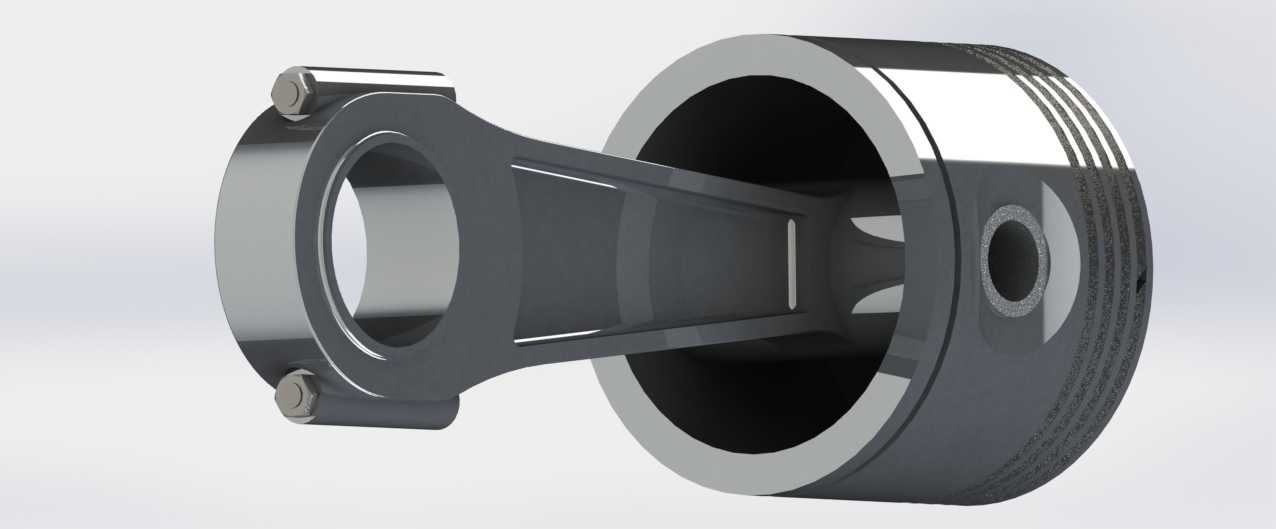

汽车发动机活塞连杆组结构设计

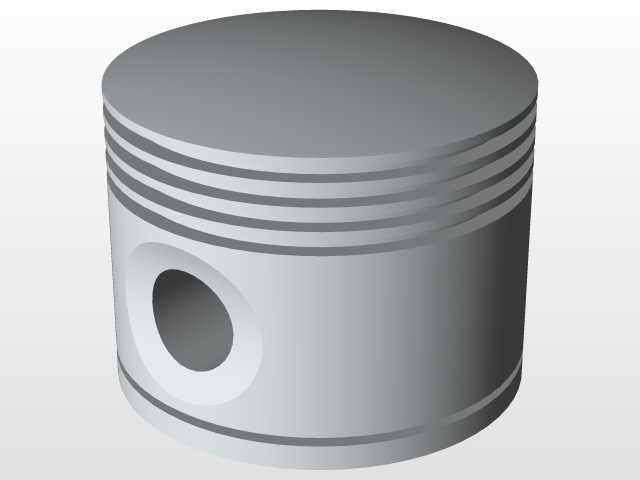

　　这套活塞连杆组件是内燃机核心运动部件，直接参与发动机做功循环的能量传递过程，在车用往复式活塞发动机中承担着将燃气爆发压力转化为曲轴旋转扭矩的关键作用，其结构合理性直接决定发动机的动力输出效率、运转平顺性与服役寿命。设计过程中首先匹配对应排量发动机的缸径参数，活塞头部预留了三道环槽的安装位置，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，避免缸压泄漏导致动力损失，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室造成异常烧损。活塞销座部位做了加厚加强处理，通过浮动式活塞销与连杆小头连接，销孔内部设计有润滑油道，可将曲轴飞溅上来的机油导入摩擦副表面，形成稳定油膜降低往复运动磨损。连杆采用工字形截面结构，在保证足够抗弯、

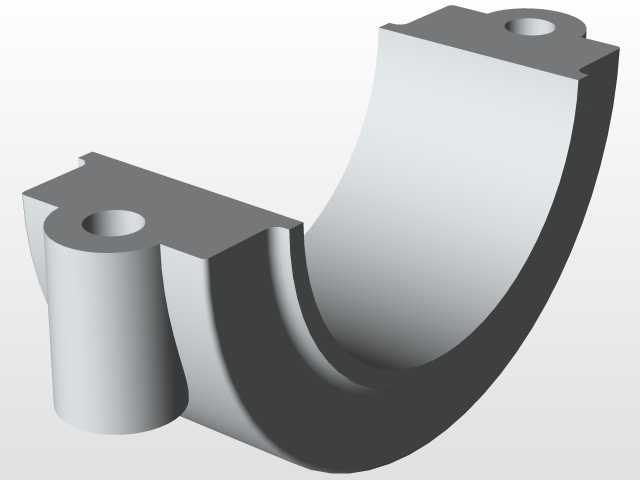

　　抗扭强度的前提下尽可能降低自身重量，减少高速往复运动产生的惯性力，连杆大头采用剖分式设计，通过两枚高强度连杆螺栓与曲轴曲柄销连接，剖分面做了精准定位结构，避免装配错位导致的连杆轴颈偏磨。从安装边界来看，活塞外圆与气缸内壁保留了合理的配合间隙，既避免热膨胀状态下出现拉缸故障，又能保证冷机状态下的密封性能，活塞顶部的燃烧室凹坑造型匹配对应机型的气道喷射或缸内直喷的油气混合需求，可引导进气涡流形成，提升燃油雾化与燃烧效率。实际应用场景覆盖乘用车、商用车的汽油、柴油动力单元，在发动机运转过程中，组件需要承受最高上千摄氏度的瞬时燃气高温、数吨级的爆发压力，以及每分钟数千次往复运动带来的交变载荷，因此结构设计中对各部位的圆角过渡、

　　壁厚均匀性都做了针对性优化，避免应力集中导致的部件疲劳断裂。建模过程中严格遵循内燃机设计规范，对活塞环岸厚度、连杆大小头中心距、螺栓预紧面的平面度等关键尺寸都做了参数化定义，可直接用于同系列不同排量机型的结构改型参考，也可作为发动机拆装教学、运动仿真分析的基础模型使用，能够直观展示曲柄连杆机构的运动传递逻辑，帮助设计人员理解往复运动与旋转运动的转换过程，在做整机配气机构、曲轴平衡系统的匹配设计时，该组件的质量参数、运动行程参数都是必不可少的输入条件。
