传动用双孔连接链片结构设计

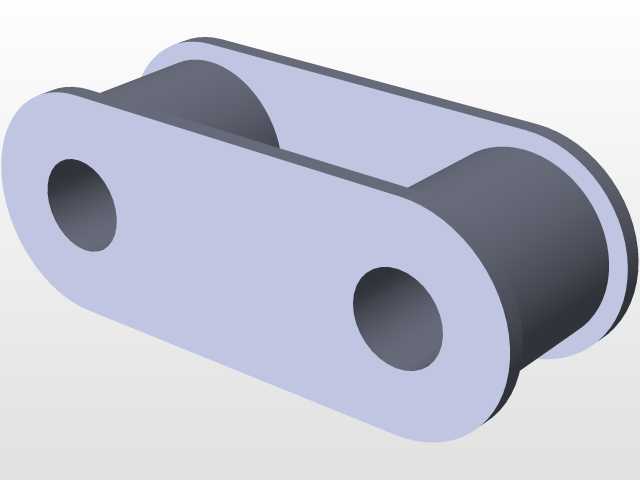

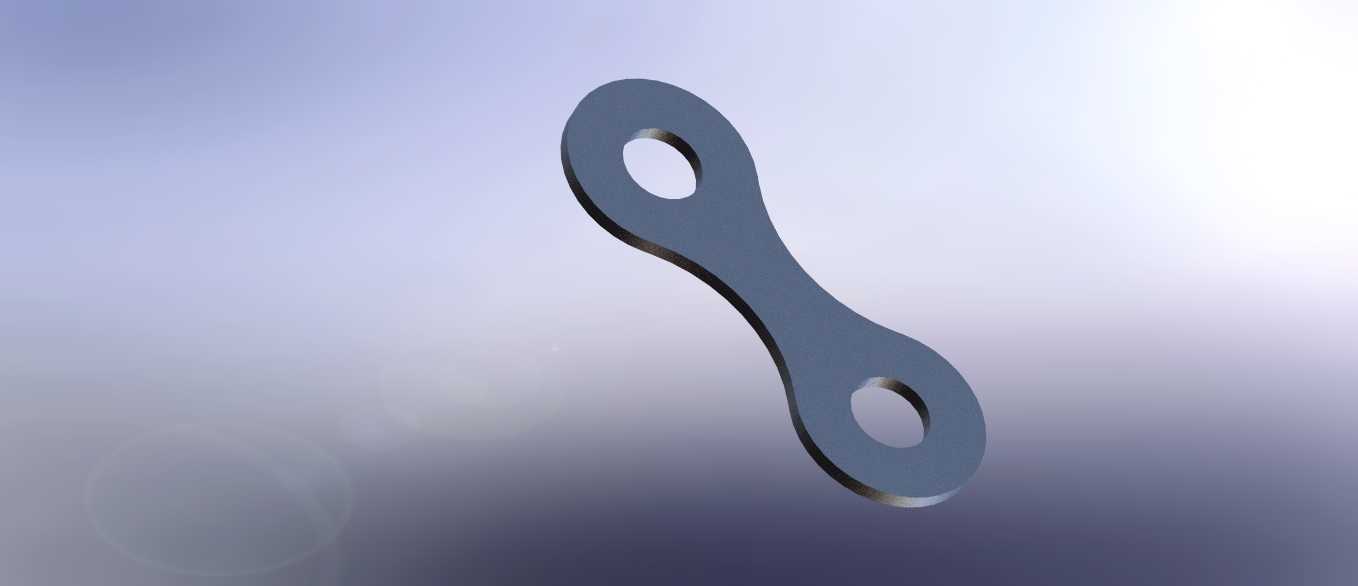

　　这类双孔链片是滚子链条、输送链条的核心承载连接件，在轻工输送线、农机传动系统、摩托车主副传动、小型设备动力传递场景中大量使用，主要作用是串联相邻链节，承受传动过程中的拉应力，同时配合销轴完成链节间的相对转动，保障链条整体的挠性传动特性。设计时首先要匹配对应链条的节距参数，两个安装孔的中心距直接决定链条节距精度，孔位公差需控制在IT7级以内，避免装配后链条出现节距累积误差，导致运行时跳齿、卡滞、异响等问题。链片的外形采用两端圆弧过渡的长条形结构，并非随意设计的造型：两端的圆弧半径需略大于安装孔的半径，既可以避免孔边应力集中，在承受交变拉载荷时降低断裂风险，也能在链条绕经链轮时，避免链片外缘与链轮齿侧发生运动干涉。

　　中间的连接段采用等宽设计，宽度需根据额定破断载荷计算，材料通常选用40Mn或45Mn优质碳素结构钢，经过冲压成型、热处理淬火回火后，硬度控制在HRC42-48区间，兼顾强度与韧性，既可以承受额定拉力下的静载荷，也能抵抗反复启停、变载荷工况下的疲劳损伤。安装边界方面，两个安装孔的内径需与配套销轴采用间隙配合，单边间隙控制在0.02-0.05mm，既保证销轴转动灵活，又不会因间隙过大导致链条横向晃动量超标；链片的厚度需与内链节、外链节的装配间隙匹配，叠装后相邻链片间预留0.1-0.2mm的间隙，避免运行时出现摩擦卡滞。在实际选型应用中，这类链片的承载能力直接决定整根链条的额定载荷，设计时需在孔的边缘做微小的倒角处理，去除冲压毛刺，

　　既方便销轴压装，也能减少应力集中源，提升零件的疲劳寿命。不同于非标定制的异形连接件，这类标准链片的结构经过长期工业验证，外形轮廓的曲率、孔边距的比例都经过力学优化，在最小化零件重量的前提下最大化承载能力，适配高速、中低速等不同传动场景，在输送设备上使用时，还可根据需求在链片外侧加装附件，用于固定工装、承载工件，拓展链条的输送功能。建模过程中需重点保证两个孔的同轴度、中心距尺寸精度，同时对边缘做等半径倒钝处理，还原真实零件的工艺细节，方便后续做装配仿真、受力分析时获得更贴近实际工况的计算结果。
