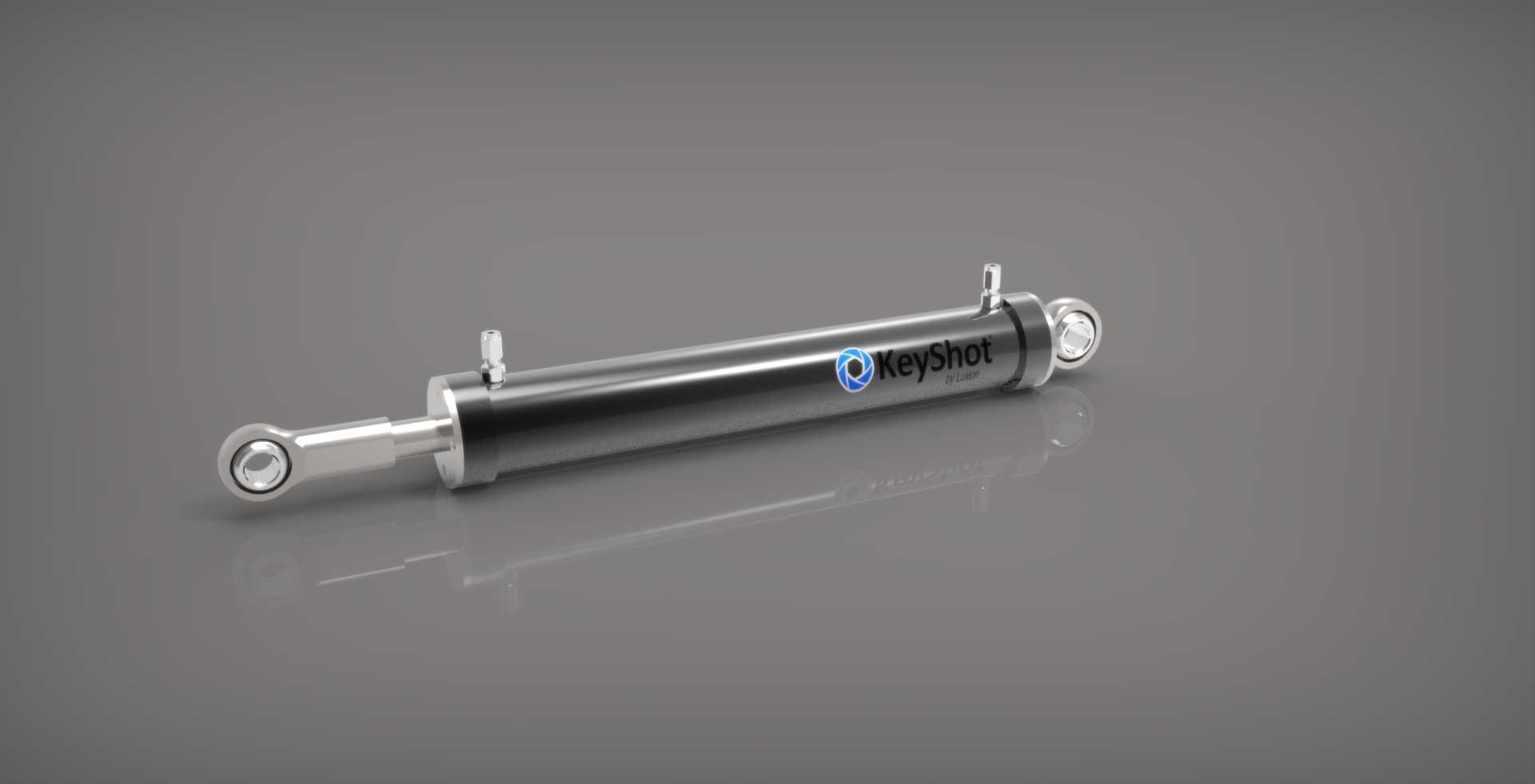

双耳环铰接式液压执行油缸结构

　　这类双耳环铰接结构的液压执行元件，在工程场景里的适配范围极广，从工程机械的动臂举升、工装夹具的夹紧动作，到自动化产线的工位推料、重型设备的姿态调整，都能见到同结构产品的应用。不同于法兰安装或者脚座安装的油缸，两端铰接的安装形式允许缸体在工作过程中随负载的摆动产生小角度偏转，能抵消安装面的平行度误差，也能适配负载运动过程中的轨迹偏移，避免活塞杆承受额外的径向弯矩，大幅降低密封件的偏磨风险。从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，无杆腔进油时可提供更大的输出推力，适配重载举升、压紧这类需要大出力的工况，有杆腔进油时活塞杆回缩，动作速度更快，适合空载回程的作业场景。缸筒外壁做了光滑的精加工处理，

　　既可以减少外置行程开关安装时的卡位问题，也能在部分外露安装场景下降低杂物附着的概率，两端的铰接耳环内预留了轴承安装位，实际装配时需匹配对应尺寸的铰接销，安装前要确认耳环的中心距公差，避免强行装配导致销孔变形，影响摆动灵活性。设计建模过程中，活塞杆的伸出长度需要结合实际行程做边界校核，全伸状态下要保留足够的导向长度，避免活塞杆受侧倾力矩时出现弯折，全缩状态下要确认缸盖与活塞端面的间隙，防止行程到位时出现刚性撞击。油口的位置设置在缸筒靠近两端的侧方，建模时预留了标准管螺纹的安装深度，实际布管时可以根据安装空间调整接头朝向，避免管路与周边结构件产生干涉。密封结构采用多道组合密封的设计思路，活塞杆端设置防尘圈、斯特封与导向环，

　　既可以阻挡外界粉尘、切削液进入缸筒内部，也能为活塞杆提供足够的支撑力，活塞位置的密封件兼顾动密封的低阻力与静密封的无泄漏要求，适配中高压工况下的长期往复运动。这类油缸的安装边界需要重点确认两个参数，一是全缩状态下两端耳环的中心距，这决定了设备安装位的最小间距，二是活塞杆的直径与缸筒外径，这两个参数会影响周边防护罩、管路支架的布置空间，另外铰接销的直径与耳环的宽度也要和设备端的安装支座匹配，避免连接位置出现间隙过大导致的冲击异响。在做三维结构校核时，还要模拟油缸全行程摆动的极限位置，确认缸体外壁不会和设备的机架、其他传动部件产生碰撞，尤其是带外置位移传感器的安装场景，要提前预留传感器的安装与走线空间，避免运动过程中拉扯线缆。
