双油口杆端外螺纹连接式液压缸结构

　　在工业液压传动系统里，这类双油口液压缸是实现直线往复动作的核心执行部件，常见于机床工装夹紧回路、工程机械动作驱动、自动化生产线工位推移、重型设备载荷顶升这类场景，依靠密闭容腔内的压力油推动活塞杆伸缩，把液压能转化为可直接利用的直线机械作用力，相比丝杠、气缸这类传动部件，它的输出推力更大，动作响应平稳，可在重载工况下长时间保持负载位置，抗载荷冲击的能力更强。

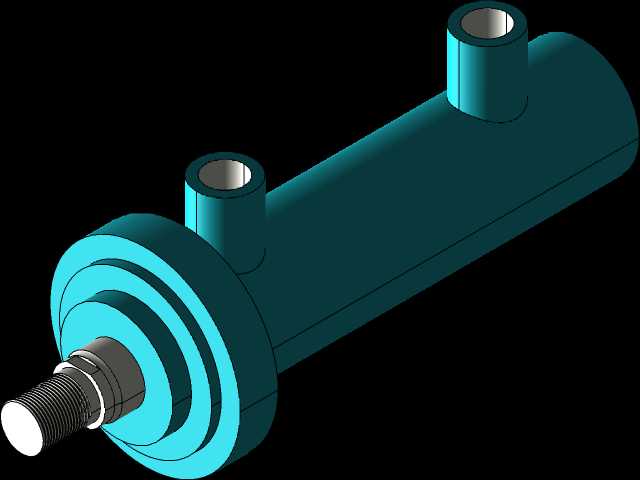

　　从结构设计逻辑来看，这个缸体采用一体式圆柱形筒体加工，两个径向布置的油口分别对应无杆腔与有杆腔的进出油通路，油口做了加厚凸台处理，避免管路安装时的应力集中造成筒体开裂，也能保证油口连接螺纹的有效啮合长度，降低高压工况下的渗漏风险。杆端设计了外螺纹连接结构，可直接搭配锁紧螺母与负载端的连接座固定，不需要额外加装过渡连接法兰，能有效压缩安装占用的轴向空间，适配安装边界局促的设备布局场景。活塞杆与缸筒之间设置了多级密封沟槽，可依次安装导向环、唇形密封圈、防尘圈，既保证活塞杆伸缩过程中的同轴导向精度，避免偏磨造成密封件提前失效，也能阻挡外界粉尘、切削杂质进入缸体内部污染液压油，延长元件的整体使用寿命。

　　设计建模过程中，需要重点把控几个关键尺寸边界：缸筒的外径要匹配安装位置的径向预留空间，筒体壁厚需根据额定工作压力核算，保证高压工况下的结构强度不出现形变；活塞杆的伸出长度要满足设备的最大行程需求，同时要核算全伸状态下的杆体挠度，避免长行程工况下活塞杆受侧向力弯曲；两个油口的中心距、油口螺纹规格要匹配现场液压管路的布管走向，避免安装时出现管路干涉；端盖与缸筒的连接止口要做同轴度公差约束，保证活塞杆伸缩时的运动直线度，减少运行过程中的卡滞风险。这类液压缸在实际选型应用时，可根据负载大小调整缸筒内径与活塞杆直径的配比，速度要求高的工况可适当加大油口通径降低油路压损，重载工况则可在杆端加装关节轴承抵消少量的安装同轴度误差，提升运行稳定性。
