集成式液压控制阀组三维结构设计

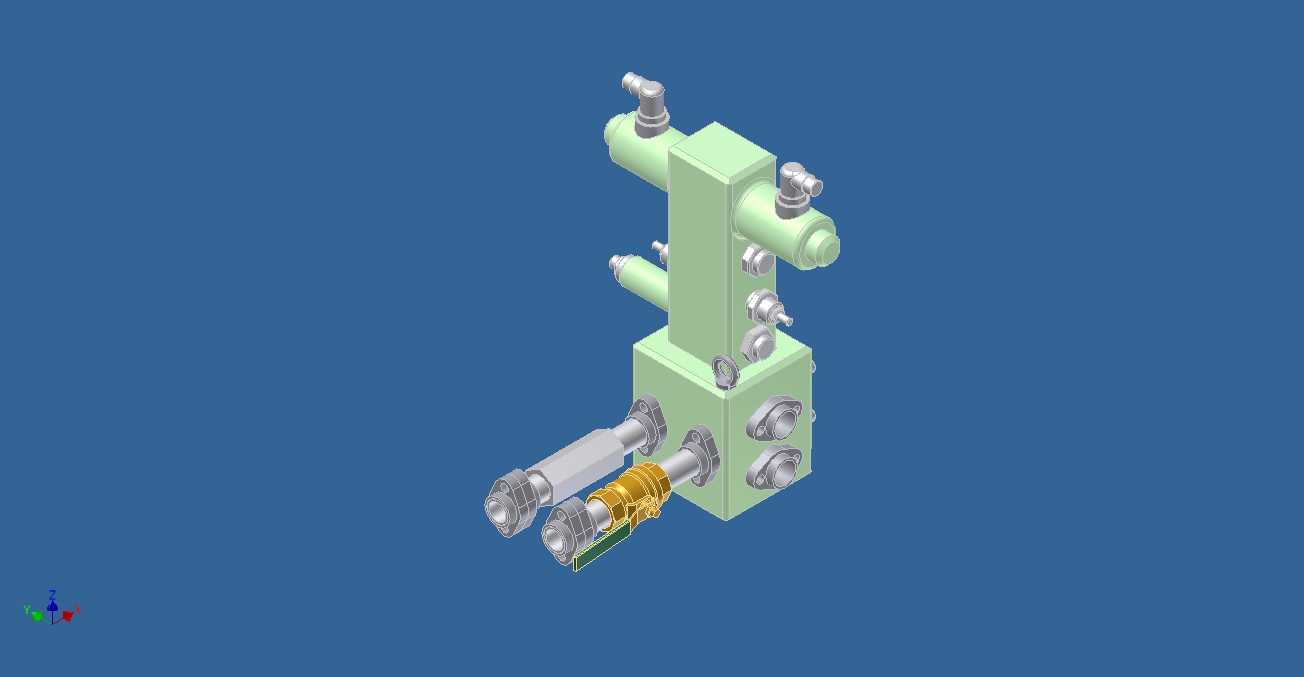

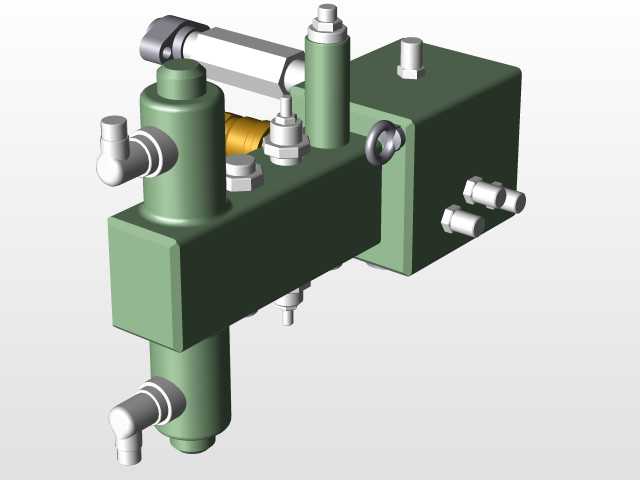

　　在液压系统的实际工程应用场景中，这类集成阀块常作为中小型液压动力单元的核心油路载体，替代传统分散式管路连接的阀组布局，多用于机床液压夹紧回路、小型工程机械执行机构控制、自动化生产线液压工装的动力分配环节，相比管式连接的阀组结构，能大幅减少管路接头数量，降低系统泄漏概率，同时压缩整体安装空间，让液压站的布局更紧凑。从结构设计思路来看，这个阀组采用上下叠装的块体结构，下部主阀块承担主要的油路通断与压力控制功能，上部延伸块用于安装辅助控制类阀件，所有外接油口均布置在阀块的外露安装面上，不同通径的油口对应不同流量的执行回路，外接的管接头采用标准外螺纹连接形式，适配常用的液压油管安装规范，不需要额外加工过渡接头，能减少现场装配的工序量。

　　设计时首先要梳理整个液压回路的逻辑关系，明确进油、回油、工作油口的通径与流向，在阀块内部钻削交叉油路时，要提前计算好工艺孔的封堵位置，避免出现油路串通导致的动作误判，同时要保证内部油路的转角处做平滑过渡，减少液压油流动时的局部压力损失，尤其是高压回路的油道，壁厚要满足系统额定压力下的强度要求，避免长期受压出现阀块开裂的问题。外形尺寸方面，这个阀组的整体安装边界控制在紧凑范围内，下部阀块的底面为安装基准面，预留了对应的安装螺栓孔位，可直接固定在液压站的阀组安装支架或者油箱顶面上，不需要额外设计过渡安装板，上部延伸块的高度根据所安装阀件的操作空间确定，保证手动调节类阀件的操作手柄有足够的扳动空间，不会和周边的管路或者其他元件产生干涉。

　　从功能特性上看，这个阀组集成了压力控制、方向控制的相关阀件接口，可同时为多个液压执行元件提供独立的动力控制，每个回路的油口都做了清晰的流向标识，现场接线接管时不容易接错，外露的阀件安装面都做了平面度精加工，保证阀件安装后的密封性能，避免结合面出现渗油问题。在三维建模过程中，需要严格按照液压阀件的实际安装尺寸来加工阀块的安装孔位，包括阀件的定位销孔、固定螺纹孔、油口通径的尺寸都要和所选阀件的样本参数一一对应，避免出现阀件无法安装的问题，同时要提前模拟所有外接管路的走向，核对管接头安装后和相邻阀件的安全距离，尤其是带手动调节旋钮的阀件，要预留出足够的工具操作空间，方便后期现场调试时调整压力参数。这类集成阀块在实际使用中，

　　因为内部油路是预先加工成型的，相比外接管路的结构，液压油的流道更短，系统的响应速度更快，同时管路接头的减少也降低了系统的故障点，后期维护时只需要更换对应的故障阀件即可，不需要拆解大量管路，能缩短设备的停机维护时间。在设计阀块的油道布局时，还要注意高压回路和回油回路之间的壁厚，避免因为壁厚不足导致高压油击穿阀块，同时回油道的通径要足够大，避免回油背压过高影响系统的整体稳定性，对于需要安装压力检测点的位置，要在对应的油道上预留测压接头的安装孔，方便后期调试时检测各回路的实际工作压力。
