金属法兰连接组件精密结构设计

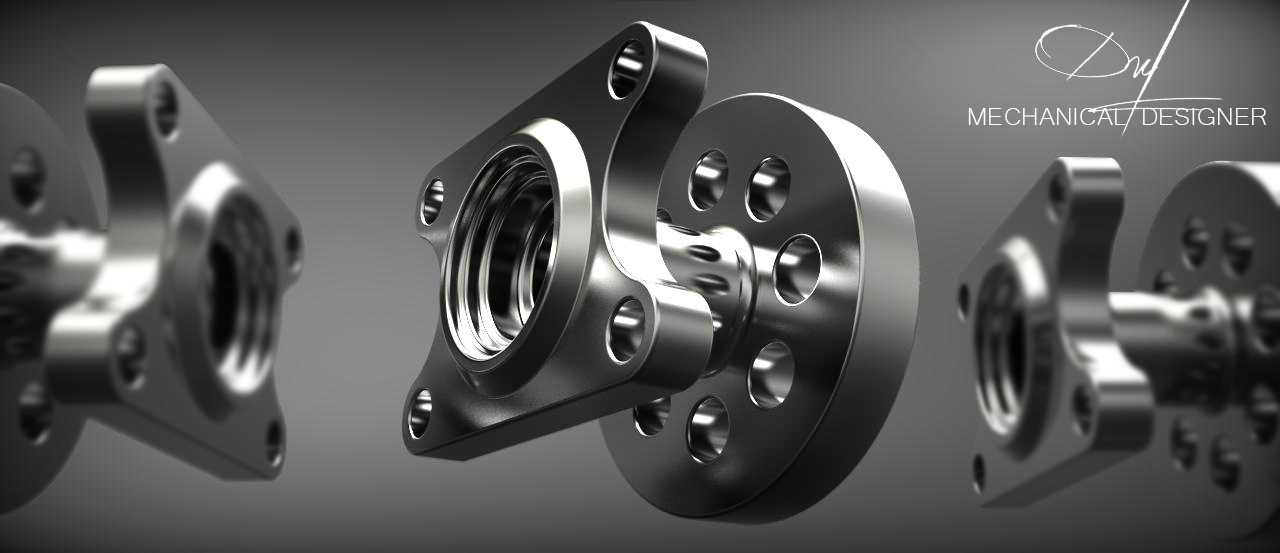

　　这类带安装耳的法兰类连接件，在流体输送管路、动力传动对接、设备舱体密封连接场景中应用极广，日常做设备改造、管路排布时经常会碰到这类零件的选型或改型需求。从结构来看，主体圆盘部分做了等距分布的减重孔设计，在不降低整体结构刚性的前提下，有效削减了零件自重，对于有动平衡要求的旋转对接场景，这类减重孔的位置度公差需要严格控制，避免高速运转时产生偏载振动。侧边延伸的安装耳上预留了沉头安装孔，安装时螺栓头部可以完全沉入孔内，不会突出零件表面，既避免了外接部件运动时产生干涉，也能让连接面贴合更紧密，减少密封失效的风险。中间的轴孔部分做了阶梯式限位结构，对接轴类零件插入时可以直接抵到台阶面完成轴向定位，不需要额外加装定位套，

　　装配时能大幅减少调整工时，同时台阶面的粗糙度要求较高，能保证轴向定位的精度，避免传动过程中出现轴向窜动。做这类零件的三维建模时，要优先确认安装边界：安装耳的孔位中心距需要和对接端的安装孔完全匹配，相邻两个安装耳的角度公差要控制在合理范围内，避免现场安装时出现孔位错位无法穿入螺栓的问题；主体圆盘的外径尺寸要考虑周边管路或部件的运动包络，预留足够的安全间隙，防止设备运行时出现剐蹭。中间的通孔直径要根据输送介质的流量或者传动轴的直径来确定，壁厚要结合工作压力计算，保证承压能力满足工况要求，对于有密封要求的使用场景，对接端面需要预留密封槽的安装位置，建模时要注意密封槽的深度和宽度符合标准密封圈的尺寸规格，

　　避免出现密封件压缩量不足或者过度压缩导致密封失效的问题。零件的边角位置都做了圆角过渡处理，既可以减少热处理时的应力集中问题，也能避免安装调试时尖锐边角划伤操作人员，这类细节在实际生产装配中往往会影响整体的使用体验。这类零件的材质通常根据工况选择，普通常压常温场景可以选用普通碳钢做表面镀锌处理，有腐蚀介质的场景则需要选用不锈钢或者做相应的防腐涂层，建模时可以根据材质特性预留相应的加工余量，方便后续工艺处理。
