高精度双列调心滚珠轴承结构设计

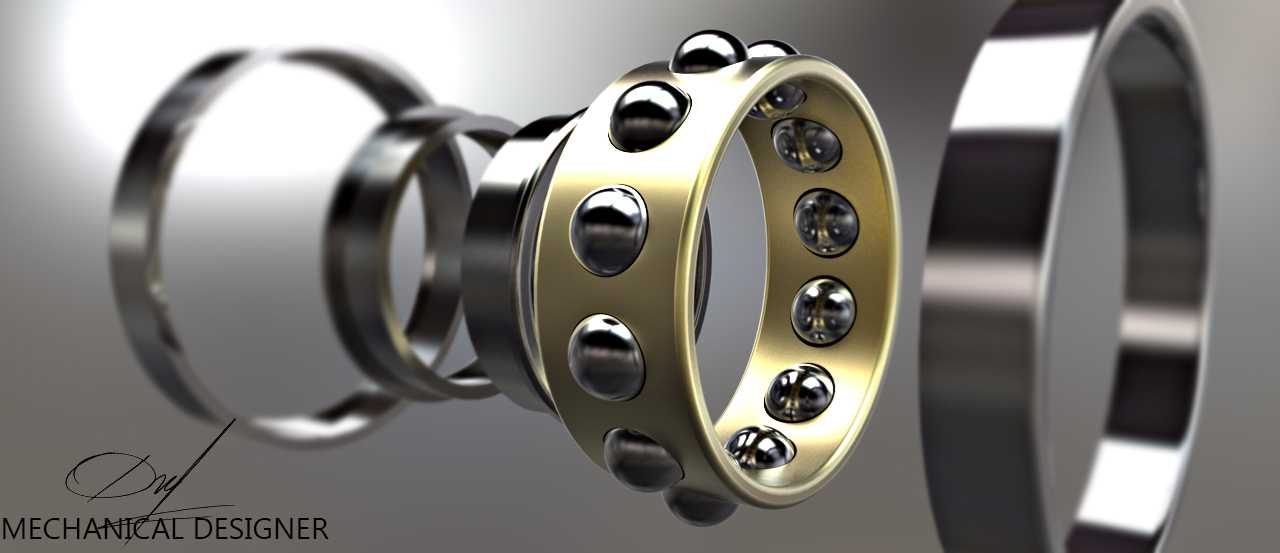

　　在各类旋转传动场景中，滚珠轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用电机、输送辊道到精密机床主轴、航空辅机传动链，都能见到这类部件的应用身影。这套滚珠轴承的结构设计围绕低摩擦运转、均匀载荷分布的核心需求展开，整体采用双列滚珠排布结构，相比同尺寸单列轴承可承受更高的径向载荷，同时具备一定的调心性能，能够补偿轴系安装过程中产生的少量同轴度误差，避免轴系偏载导致的局部磨损加剧问题。从结构组成来看，模型完整还原了内圈、外圈、黄铜保持架、滚动钢球四个核心部分，内圈与轴采用过盈配合安装，设计时预留了标准的轴肩定位尺寸，安装时可直接抵靠轴肩完成轴向定位，无需额外设计定位套结构；外圈与轴承座孔采用过渡配合，

　　适配常规闭式轴承座的安装公差要求，外圈端面也预留了挡圈安装槽位，可根据使用场景选择弹性挡圈完成轴向固定，适配不同的轴向限位需求。保持架采用铜合金实体结构，相比冲压保持架具备更好的结构强度与润滑脂存储能力，兜孔设计采用球面贴合结构，与钢球的接触面积控制在合理范围，既能够稳定分隔每颗钢球避免运转过程中相互碰撞摩擦，又不会过度约束钢球的自转，保证运转过程中钢球能够沿滚道顺畅滚动，降低运转过程中的温升。滚道设计采用圆弧修形处理，滚道曲率略大于钢球曲率，能够在承受载荷时让接触应力均匀分布在滚道接触面上，避免边缘应力集中导致的滚道点蚀问题，延长轴承的实际使用寿命。建模过程中严格遵循滚动轴承的通用设计规范，各部件的配合间隙、

　　钢球直径与滚道曲率的匹配关系、保持架兜孔的间隙值都参考了行业通用设计参数，可直接用于教学演示、设备选型参考、装配模拟等场景，也可作为非标轴承设计的基础模板，根据实际载荷需求调整钢球数量、滚道尺寸、整体安装边界参数，快速衍生出适配不同工况的定制化轴承结构。在实际选型应用中，这类双列滚珠轴承特别适用于轴系刚度不足、安装座孔存在少量同轴度偏差的场景，比如长轴输送辊道、中小型减速机输入轴、农用机械传动部位等，能够在复杂安装条件下保持稳定的运转性能，降低设备的维护频次。
