内燃机活塞连杆组精密结构设计

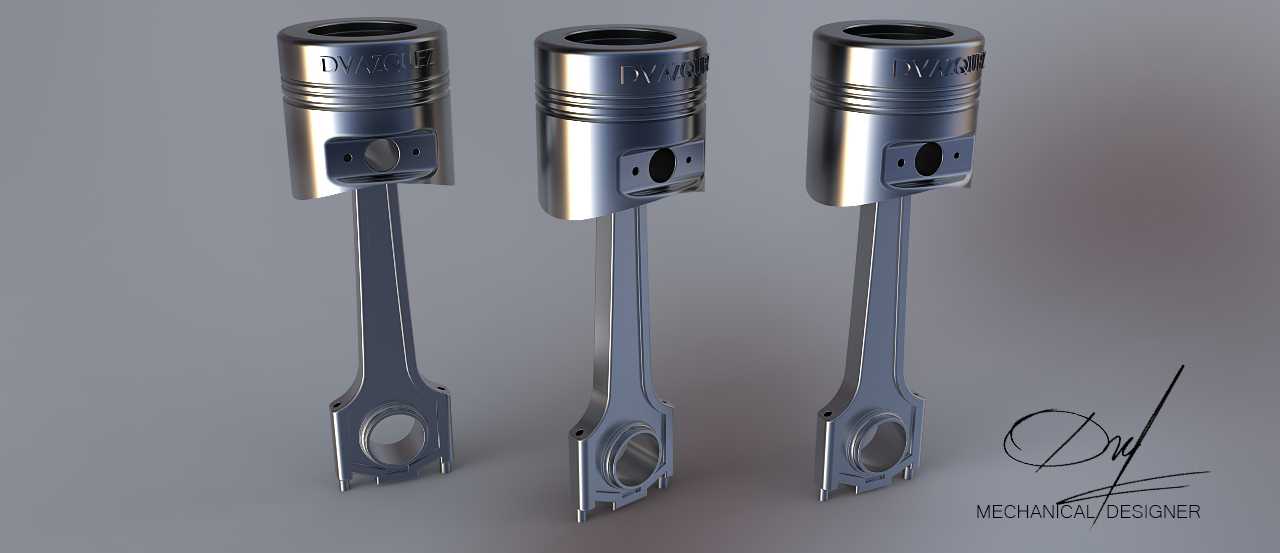

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，直接参与发动机的做功循环，将燃烧室内燃气爆发产生的直线推力转化为曲轴的旋转扭矩，广泛适配小排量往复式内燃机的动力传输需求。从结构设计逻辑来看，活塞头部预留了三道环槽安装位，最上方两道为气环槽，用于密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱，最下方一道为油环槽，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞顶部的凹坑造型匹配对应机型的燃烧室形状，可在压缩行程末端组织合理的进气涡流，提升油气混合效率，优化燃烧过程。活塞销座部位做了局部加厚处理，分散活塞销传递的冲击载荷，避免交变应力集中导致的座孔开裂，销孔内部设计有卡簧槽，用于安装活塞销挡圈，限制活塞销的轴向窜动，

　　防止销端刮蹭气缸壁造成拉缸故障。连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，降低发动机高速运转时的振动水平。连杆小头端设计有衬套安装孔，压入铜基衬套后与活塞销形成转动配合，衬套内表面的油槽可收集飞溅润滑的机油，形成稳定油膜降低摩擦磨损。连杆大头端为分体式结构，通过连杆螺栓与连杆盖紧固，安装时贴合面经过高精度加工保证定位精度，大头轴瓦安装面的粗糙度与圆度公差严格控制，确保与曲轴连杆轴颈配合间隙处于合理区间，既保证润滑油膜的形成，又避免间隙过大产生的敲击异响。从安装边界来看，活塞外圆尺寸与对应气缸内径保持严格的配缸间隙，间隙值根据不同材质的热膨胀系数设定，

　　保证冷态下活塞不会在气缸内卡滞，热态下膨胀后也不会出现拉缸问题。连杆大小头的中心距尺寸直接影响发动机的压缩比，加工时公差控制在微米级，避免压缩比偏差导致的发动机动力下降或爆震问题。整套组件的重量分组严格控制，同一台发动机装配的活塞连杆组重量差控制在设计允许范围内，避免各缸往复运动质量不均导致的发动机运转抖动。在实际工况中，活塞需要承受最高上千摄氏度的燃气高温、数个兆帕的爆发压力，以及每分钟数千次往复运动带来的交变载荷，因此结构设计时在活塞裙部做了型线优化，冷态下裙部为微椭圆造型，热态膨胀后裙部趋近正圆，保证全工况下活塞与气缸壁的贴合均匀，避免局部偏磨。
