欧规插脚式USB电源充电适配器结构

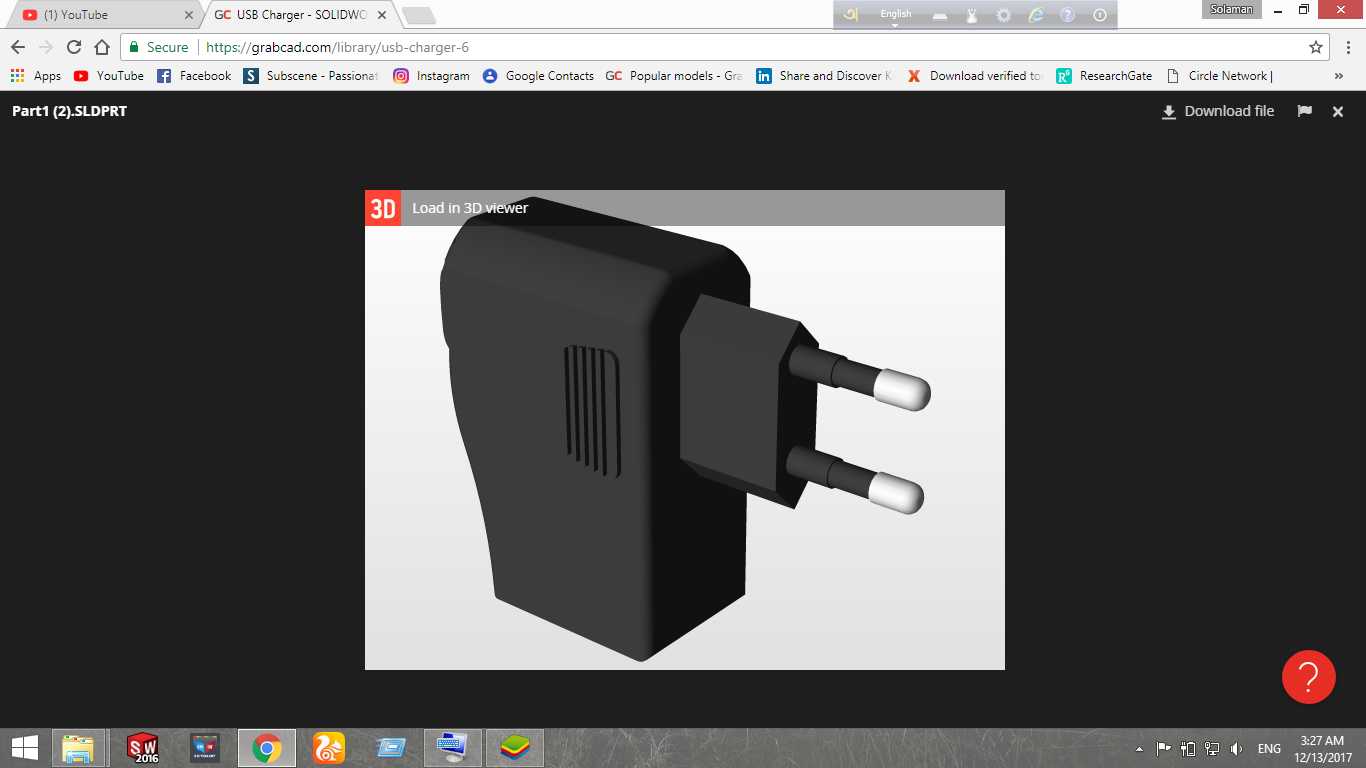

　　日常接触的消费电子供电配件里，这类插墙式USB充电头的结构设计，核心要平衡插装稳定性、内部器件排布空间与手持插拔的操作手感，很多刚接触结构设计的工程师容易忽略插墙状态的受力边界，实际做方案的时候要先把安装场景的约束理清楚。这类充电头直接适配欧盟标准的墙面两孔插座，插脚的伸出长度、插脚中心距完全贴合对应插座的铜片接触尺寸，插合后插脚与插座铜片的接触长度不小于6mm，保证大电流工况下不会出现接触电阻过大发热的问题，插脚根部做了台阶限位，插入到位后壳体端面与插座面板的间隙控制在1mm以内，避免长期使用后插脚歪斜导致的接触不良。

　　从实际使用场景来看，这类充电头多用于手机、蓝牙耳机、小型数码外设的5V直流供电，日常使用中频繁插拔的工况对壳体的抗冲击性能有明确要求，壳体侧面设计的竖向防滑筋，不是单纯的装饰结构，手指捏持插拔的时候，防滑筋的凸起高度0.8mm，筋条间距2mm，刚好匹配指腹的触感压力，插拔时不需要施加过大的捏持力就能完成操作，哪怕手上有薄汗也不会出现打滑脱手的情况。壳体的边角全部做了R3以上的圆角过渡，一方面是注塑生产的时候避免尖角处的应力集中，减少壳体摔落时的开裂概率，另一方面日常携带的时候不会刮蹭包里的其他物品，也不会在插拔时划伤手指。

　　内部结构的排布逻辑上，插脚的连接铜片直接与PCB板的高压输入端焊接，高压区域与低压USB输出端之间预留了不小于6mm的电气爬电距离，满足安规设计的强制要求，壳体内部的筋位刚好卡住PCB板的四个边角，不需要额外打胶就能固定电路板，避免插脚受力时电路板出现位移导致的焊盘脱落。USB输出口的位置设置在壳体与插脚相对的另一端，插墙使用时数据线向下引出，不会出现线缆弯折受力的情况，接口周围的壳体凸台比接口端面高出0.5mm，插拔数据线的时候可以承受侧向的掰动力量，保护接口焊盘不会因为长期受力出现虚焊。

　　做这类小尺寸消费电子结构的时候，很容易只关注外观造型而忽略实际安装的干涉问题，比如这个充电头的整体宽度控制在40mm以内，插在墙面插座上的时候，不会遮挡相邻的其他插座插孔，这一点在多联插座上使用的时候尤为重要，很多早期的充电头设计尺寸过宽，插上之后旁边的插孔完全无法使用，实用性大打折扣。壳体的合模线设置在侧面的防滑筋中间位置，合模产生的微小毛边不会影响手持的触感，也不会在外观面留下明显的合模痕迹，上下壳的卡扣均匀分布在壳体四周，扣合后缝隙均匀控制在0.1mm以内，不需要额外打螺丝就能满足壳体的连接强度，后期维修拆解也可以通过卡扣缝隙撬开，不会对壳体造成不可逆的损坏。

　　插脚的材质选用镀镍铜材，表面硬度高不容易氧化，长期插拔也不会出现镀层脱落导致的接触不良，插脚与壳体的嵌合位置做了防转结构，插脚受到扭转力的时候不会在壳体内转动，避免内部铜片扭断导致的断路问题。壳体选用阻燃ABS材质，满足UL94-V0的阻燃等级，万一内部器件出现异常发热，壳体不会出现明火蔓延的情况，符合消费电子的安全设计要求。实际建模过程中，要重点核对插脚的角度公差，两个插脚的平行度公差控制在0.1mm以内，不然插入插座的时候会出现卡滞，甚至无法正常插入的问题，插脚的端面做了小角度的倒角，对准插座孔的时候可以顺利导入，不需要反复调整角度就能插合到位。
