自重式坐推胸背复合训练器械结构设计

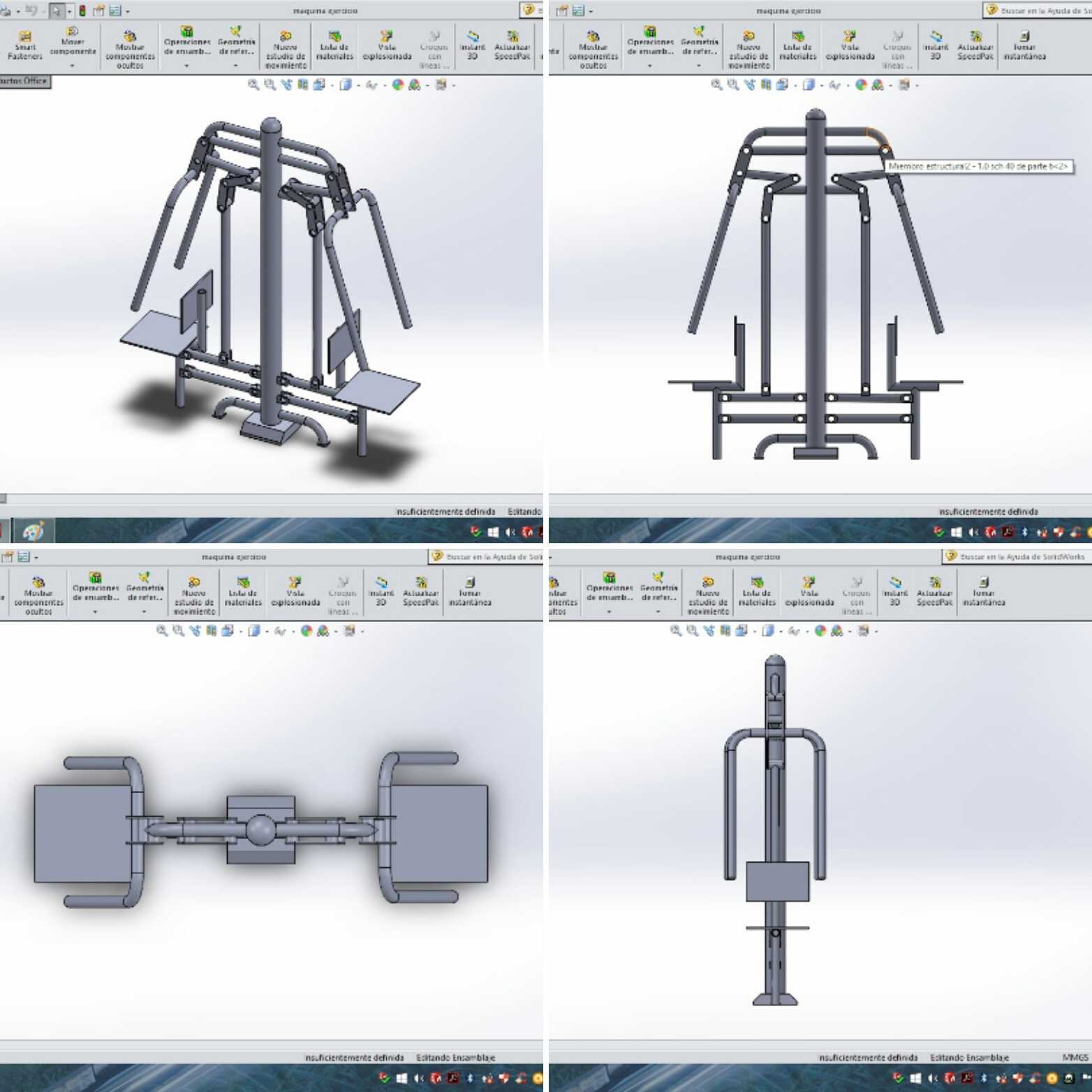

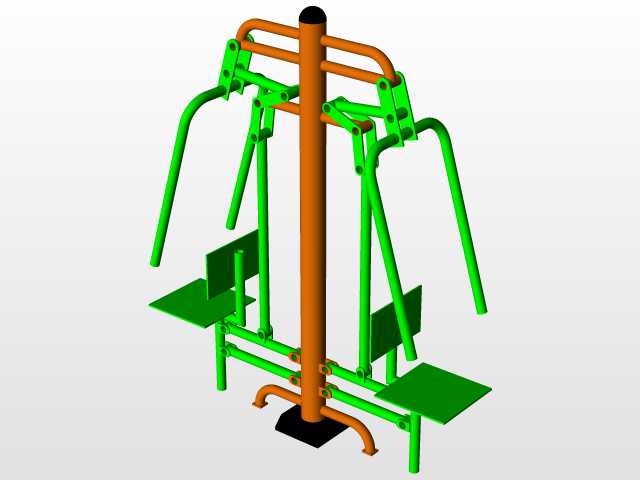

　　这款自重式复合训练器械主要面向商用健身场景、社区公共健身区域以及小型工作室的力量训练需求，区别于传统配重块式力量器械，它以使用者自身体重作为训练负荷来源，省去了配重块堆叠、插销调节等复杂结构，既降低了设备整体自重，也减少了后期维护的易损件数量。从结构布局来看，设备采用中心单立柱作为主承载结构，立柱底部通过横向延伸的底架与地面接触，底架两端设置安装固定孔位，安装时可通过膨胀螺栓与混凝土地面刚性连接，整体安装边界控制在长1800mm、宽1200mm的矩形区域内，设备总高度为1900mm，安装完成后上方预留不小于300mm的安全净空即可满足使用要求，不会对常规室内场馆的层高造成压力。

　　设备两侧对称设置训练工位，可同时满足两名使用者同向训练，每个工位配备独立的坐板与靠背支撑结构，坐板高度距离地面450mm，符合成年人坐姿状态下的下肢自然屈曲角度，靠背采用15度后仰倾角设计，训练时能够为胸椎提供稳定支撑，避免腰部代偿受力。训练操作端采用多组弧形摆臂结构，摆臂与中心立柱之间通过带衬套的铰接轴连接，铰接位置设置阻尼缓冲结构，摆臂转动行程范围内设置硬限位块，防止摆臂超程脱出造成安全隐患。摆臂末端设置防滑握把，握把表面包覆橡塑防滑层，握持位置根据人体上肢活动范围设置了多组角度适配，使用者可根据训练目标调整握持位置，分别实现胸部推挤、背部拉伸的不同训练效果，当使用者坐于工位上时，自身重量通过坐板下方的联动拉索结构传递到摆臂端，摆臂转动的阻力大小与使用者体重直接相关，无需额外调节配重，不同体重的使用者可直接获得适配自身的训练负荷，也可通过调整身体重心的前后偏移小范围改变训练阻力，适配不同训练阶段的负荷需求。

　　从设计思路层面，这款器械优先考虑了结构的可靠性与使用的便捷性，主承载立柱采用矩形钢管焊接成型，所有焊接位置均做打磨圆角处理，避免尖锐棱角造成磕碰伤害，整体框架焊接完成后做抛丸除锈处理，表面喷涂户外级塑粉，既可以满足室内使用的防腐蚀要求，也可适配户外公共健身区域的耐候需求。摆臂部分采用圆管弯型成型，在保证结构强度的前提下尽可能降低摆臂自身重量，减少铰接位置的空载阻力，让训练过程中的力感反馈更加线性。坐板与靠背采用高密度板材作为基材，表面包覆耐磨PU层，内部填充高弹海绵，长期使用不易出现塌陷变形，坐板与框架之间采用快拆螺栓连接，后期更换维护无需复杂工具即可完成操作。

　　设备的力传递路径经过多轮优化，使用者施加在握把上的力通过摆臂绕铰接轴转动，经联动拉索传递到坐板支撑结构，整个传动路径没有复杂的滑轮组与配重导轨，故障点远少于传统插片式力量器械，日常维护仅需定期检查铰接位置的衬套磨损情况、拉索的张紧度即可，大幅降低了场馆的运维成本。从使用逻辑来看，这款器械不需要使用者进行复杂的配重调节，新手也可以快速上手，训练过程中动作轨迹固定，能够帮助训练者找到正确的肌肉发力感，适合胸大肌、背阔肌、三角肌前束与后束的基础力量训练，双侧对称的工位设计也提升了单位占地面积的使用效率，对于场地面积有限的健身场所来说，能够在有限空间内覆盖更多的训练需求。

　　在结构校核层面，主立柱按照150kg最大使用者体重进行静载荷校核，铰接轴采用45号钢调质处理，安全系数取3倍以上，底架的支撑脚跨度经过反复调整，确保使用者在最大发力状态下设备不会出现侧翻风险，所有转动位置均设置防尘密封结构，避免灰尘进入衬套造成异常磨损，延长设备的整体使用寿命。设备整体外观采用简洁的工业设计风格，没有多余的装饰结构，所有外露的紧固件均采用内六角螺栓，端部设置塑料防护盖，既保证了外观的整体性，也避免螺栓外露刮擦衣物或者皮肤。
