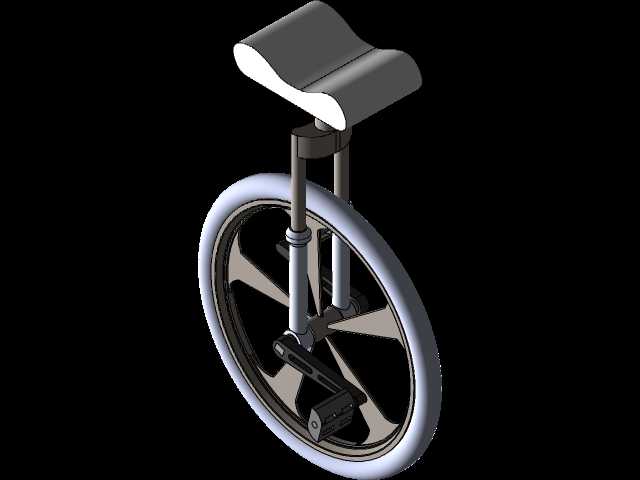

单轮脚踏独轮代步车三维结构设计

　　这款单轮脚踏代步器械的结构设计，核心围绕单人短距离代步、平衡训练两类核心场景展开，在结构布局上完全区别于常规两轮自行车的架构逻辑，所有功能部件均围绕单轮的回转中心做同轴或对称排布，最大限度压缩整体占用空间，同时保证骑行过程中重心始终落在轮体接地印迹的可控范围内，降低平衡控制的难度。从实际使用场景来看，这类器械既可以作为都市短途通勤的轻量化代步工具，适配狭窄街巷、园区内部通勤等两轮车转向不便的场景，也可作为平衡感训练、特技骑行练习的专用器械，结构强度设计同时覆盖日常通勤的平稳载荷与特技动作的瞬时冲击载荷。

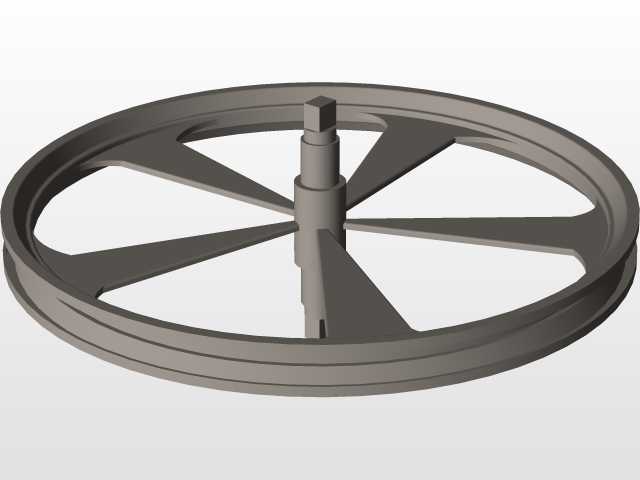

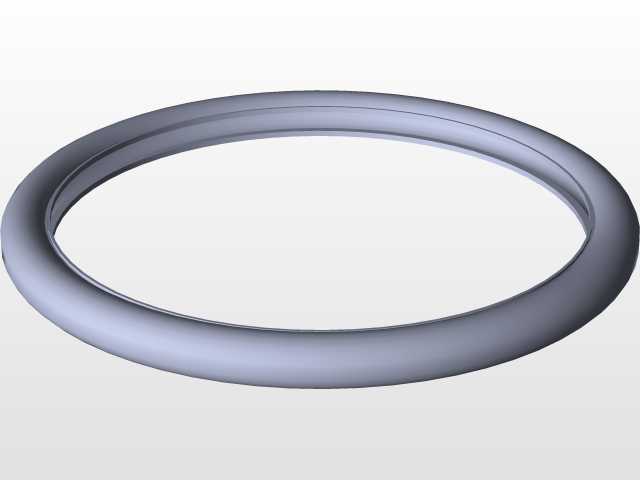

　　功能特性层面，整套结构分为轮组总成、支撑立管总成、鞍座总成、脚踏传动总成四个核心模块，各模块之间采用快拆式紧固结构连接，方便根据使用者身高调整鞍座高度，也可快速拆解后收纳进汽车后备箱或者储物间，解决常规代步工具存放占用空间大的问题。轮组部分采用一体式辐条结构，相比钢丝辐条轮具备更高的侧向抗扭刚度，应对独轮骑行时频繁的重心侧偏载荷不会出现辐条松动变形的问题，轮辋边缘做了圆角钝化处理，避免特技动作磕碰时出现尖锐棱角划伤使用者。轮胎采用充气式橡胶结构，接地面积设计兼顾低滚动阻力与足够的侧向抓地力，在平整铺装路面上骑行时的滚阻接近常规公路自行车，同时可以过滤路面细小颠簸，提升长时间骑行的舒适度。

　　支撑立管部分采用双立管平行排布结构，相比单立管结构具备更高的前后方向抗弯刚度，骑行时脚踏发力的反作用力不会导致立管出现前后晃动感，立管内部设置有阻尼衬套，既可以实现鞍座高度的无级调节，也能吸收一部分轮组传递上来的高频振动，降低骑行时的手部（若加装辅助扶手）与臀部疲劳感。鞍座采用符合人体臀部轮廓的曲面造型，内部填充缓冲层，表层做防滑纹理处理，骑行时臀部不会因为重心调整出现前后滑动，鞍座的俯仰角度可通过立管顶端的锁紧结构调整，适配不同骑行习惯的使用者。

　　脚踏传动部分采用同轴曲柄结构，曲柄直接与轮组的花鼓轴连接，取消了常规自行车的链条、飞轮等传动部件，结构更加简洁，传动效率更高，同时避免了链条脱落、油污沾染衣物的问题。曲柄长度经过人体工学测算，适配大多数成年人的腿长范围，脚踏表面设置防滑齿，穿戴普通平底鞋即可稳定踩踏，不会出现打滑脱脚的情况。花鼓内部集成了止退轴承，正向踩踏时驱动轮组前进，反向踩踏时不会出现轮组反转的情况，降低初学者的操控难度，同时轴承采用密封式结构，日常使用不需要频繁加注润滑脂，维护成本极低。

　　设计思路上，整套结构优先做了重心匹配计算，所有部件的重量分布尽量靠近轮轴中心位置，降低整体的转动惯量，骑行时调整重心的响应速度更快，操控更加灵活。在安装边界设计上，轮组的最大回转直径控制在合理范围内，保证脚踏转到最低位置时距离地面有足够的安全间隙，过减速带或者路面小凸起时不会出现脚踏磕碰地面的情况；鞍座升到最高位置时的整体高度适配1.5米到1.9米身高的使用者，降到最低位置时整体高度可满足青少年的使用需求。各连接部位的紧固件均采用标准件，后期更换维护不需要定制特殊配件，通用程度高。结构的所有外露部件均做了圆角处理，没有突出的尖锐结构，即使骑行失误摔倒也不会造成严重的磕碰伤害。在强度校核层面，轮组辐条、立管、曲柄等受力部件均按照100kg载荷下的1.5倍安全系数做结构优化，在保证强度足够的前提下尽量削减不必要的材料厚度，控制整体重量，方便使用者搬运挪动。
