十字形测量基准棱镜三维结构设计

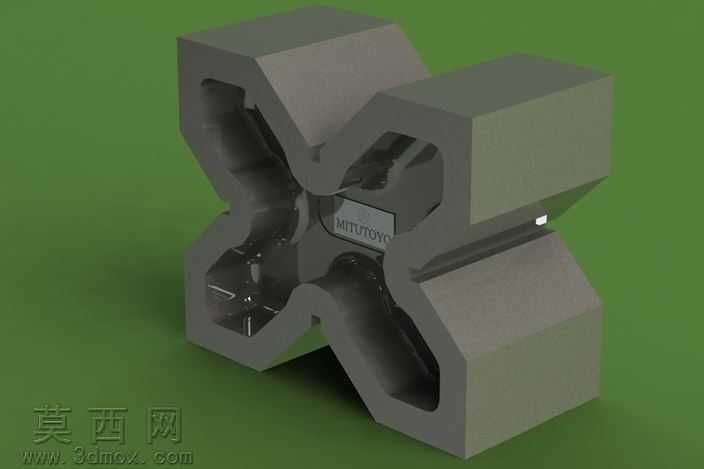

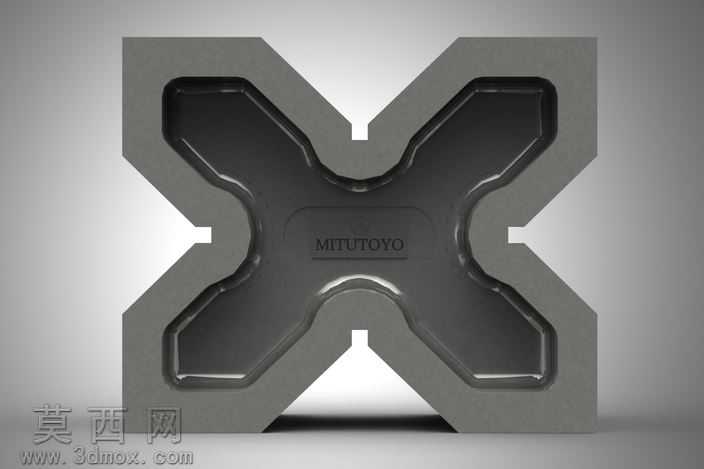

本作品为十字形测量基准棱镜的三维建模成果，整体采用对称式十字构型设计，建模阶段首先通过二维草图绘制外轮廓与内部凹槽的基准线条，严格把控各边的平行度与夹角精度，确保四个方向的臂长尺寸完全一致，满足测量基准的对称度要求。建模过程中对边缘过渡区域做了等半径圆角处理，既避免尖锐边角带来的应力集中问题，也符合实际精密加工的工艺要求。模型表面材质设置区分了外部基座与内部功能区域，外部基座采用哑光硬质合金材质，调整粗糙度参数模拟磨砂金属的细腻质感，内部凹槽区域设置高反光光学材质，还原棱镜工作面的光学特性，中心区域预留品牌标识的浮雕特征，通过拉伸切除命令实现标识的凹陷效果，与实物的细节特征完全匹配。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，突出模型的立体轮廓与凹槽的深度层次，辅助光源补充暗部细节避免阴影过死，背景采用渐变灰色调突出主体构件，最终渲染效果清晰展现了构件的结构细节与材质质感。该结构设计充分考虑了测量场景的使用需求，十字构型可同时提供多方向的定位基准，对称结构保证了各方向测量的精度一致性，外部的加厚基座提升了构件的结构强度，内部的凹槽设计既减轻了整体重量，也为光学工作面提供了防护结构，避免使用过程中磕碰损伤光学表面，整体建模精度符合精密量具的设计标准，可直接用于后续的工程分析、加工模拟以及装配验证环节。
