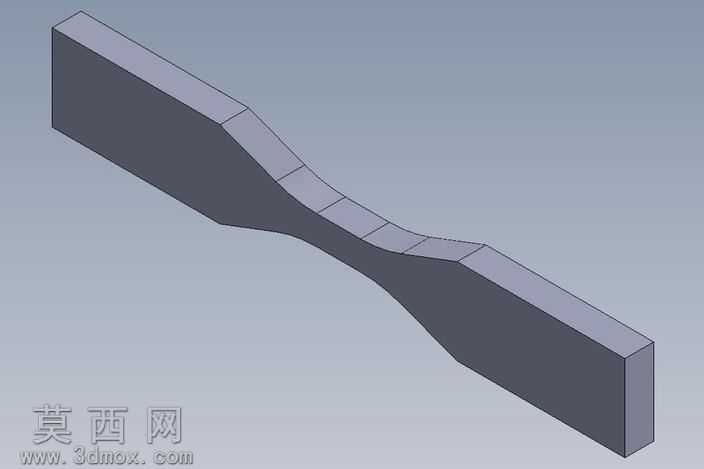

ASTMD638-10标准V型微拉伸测试试样

本模型为符合ASTM D638-10标准的V型微拉伸测试试样，建模过程严格遵循标准规定的尺寸公差与外形要求，采用参数化建模方式完成整体结构搭建，确保试样各段尺寸、过渡圆弧、平行段长度与宽度完全匹配标准规范，可直接用于后续的有限元力学仿真或者试样加工参考。建模初期先梳理标准中对V型微拉伸试样的各项尺寸要求，确定两端夹持段、过渡变径段、中间测试平行段的比例关系，先绘制二维草图轮廓，对夹持段的平直边、过渡段的平滑变径曲线、平行段的等宽轮廓进行精准约束，避免出现尺寸偏差影响测试结果。完成草图后通过拉伸特征生成实体基础结构，对过渡区域的棱边做符合标准要求的圆角处理，消除应力集中隐患，保证拉伸测试过程中试样断裂位置处于中间平行段区域，符合测试规范。材质设置参考常用塑料拉伸试样的哑光工程塑料质感，渲染时采用柔和的均匀布光，清晰呈现试样的轮廓结构与各段的形态差异，方便使用者直观识别试样的不同功能区域。整体结构设计完全服务于拉伸测试需求，两端较宽的夹持段用于测试设备的夹具装夹，提供足够的装夹接触面积避免测试过程中出现打滑问题；中间收窄的平行段为主要测试区域，保证拉伸过程中应力集中在该区域，获得准确的拉伸强度、断裂伸长率等力学性能参数；过渡段采用平滑的曲线过渡，避免截面突变带来的额外应力集中，防止试样在非测试区域发生断裂，影响测试数据的有效性。模型结构简洁规整，无多余冗余特征，所有尺寸参数均可根据实际测试需求进行调整，适配不同厚度、不同材质的微拉伸测试场景，可作为塑料、复合材料等材料拉伸测试的标准参考模型，也可用于力学教学演示、测试工装设计的参考依据。
