麻醉科医用悬挂吊塔结构设计

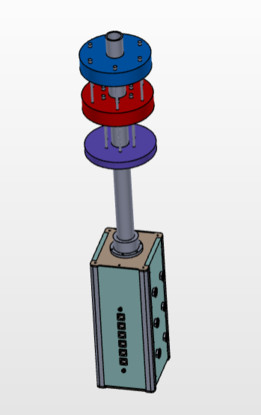

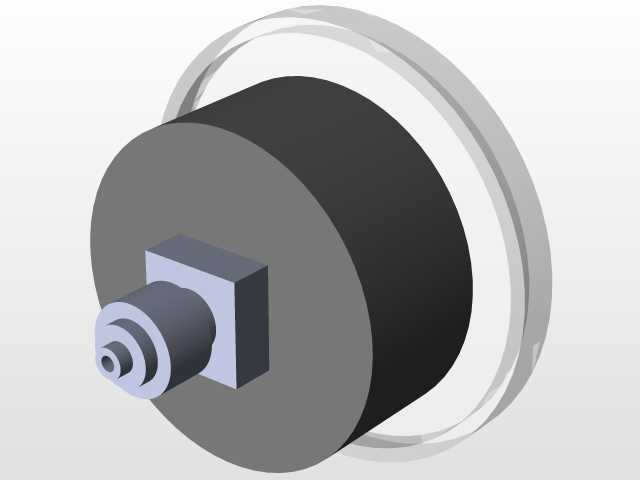

　　在现代洁净手术部与麻醉预备间的布局规划中，医用悬吊挂件是整合气电供给、拓展操作空间的核心配套装备，这类设备完全替代了传统落地式设备架的布局模式，从顶面结构完成所有供给链路的敷设，能最大限度释放地面操作空间，避免医护人员动线被设备线缆、气源管线阻碍，也能减少地面清洁死角，符合洁净医疗区域的感控管理要求。这款悬吊结构的设计首先从安装边界入手，顶部采用三层叠装的旋转连接盘结构，不同色层的盘体对应独立的旋转气电密封腔，每层盘体可独立承载对应管路的旋转导通，避免多管路缠绕的同时，可实现水平方向340度以上的旋转覆盖，完全覆盖手术床侧方到麻醉操作区的所有工位范围，旋转阻尼经过匹配设计，医护人员单手即可推动横臂调整位置，

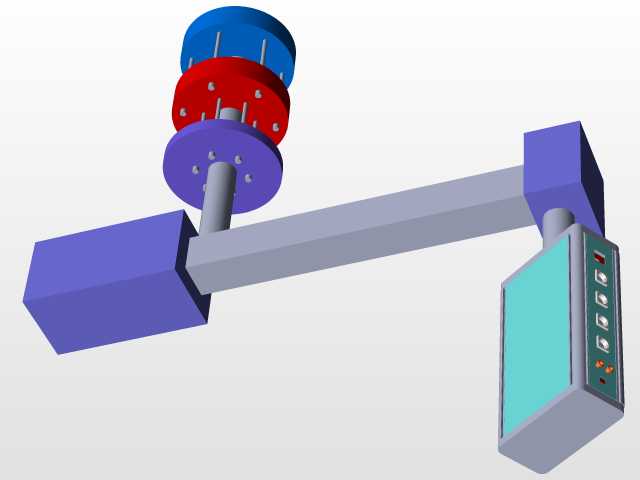

　　松手后结构可自动锁止不会出现滑移下坠的问题。横臂采用矩形截面的中空型材结构，内部预留足够的穿线与走管空间，所有医用气体管路、强电供电线、弱电信号线路都在型材内腔独立敷设，不同类型管线之间设置隔离筋，避免气路泄漏影响电路安全，也方便后期运维时单独更换故障管线，无需整体拆解横臂结构。横臂两端的连接座采用加强型方块结构，与顶部旋转盘、终端承载盒的连接位置都设置了圆锥面定位配合，装配时可自动找正同轴度，连接螺栓采用对称均布的排布方式，承受横臂偏载产生的弯矩时，每个螺栓的受力更均匀，长期使用不会出现连接松动偏移的问题。终端承载盒采用倾斜面板设计，操作面与医护人员站立视线呈15度俯角，无需刻意抬头或弯腰即可看清面板上的接口标识、操作按键，

　　面板上集成的气体终端、电源插座、信号接口都按照临床操作习惯排布，常用的氧气终端、负压吸引终端设置在最顺手的右侧区域，不常用的废气排放接口设置在侧边位置，避免操作时误碰。结构设计阶段充分考虑了安装适配性，顶部固定法兰可适配不同厚度的机房吊顶层，连接螺杆的长度可根据现场顶面到操作面的高度差灵活裁切，横臂的伸展长度覆盖常规手术室的开间尺寸，安装后终端盒的最低操作面距离地面高度控制在1.5米到1.7米区间，既不会磕碰过往医护人员的头部，站立操作时也无需抬高手臂接驳管路。旋转关节处的密封件采用医用级耐老化橡胶材质，长期接触医用气体不会出现腐蚀溶胀，旋转寿命满足万次以上的转动需求，所有外露结构件的边角都做了R3以上的圆角处理，没有尖锐棱角，

　　避免剐蹭医护人员的手术衣或者划伤手部，外表面采用哑光抗菌涂层，不积尘、耐常规医用消毒剂擦拭，不会因为长期消毒出现涂层脱落掉色的问题。结构受力计算时，按照终端承载盒最大挂载80公斤设备的工况做了强度校核，横臂在最大伸展长度下的挠度控制在2毫米以内，不会因为挂载麻醉机、监护仪等设备出现明显下弯，旋转盘的连接轴承选用深沟球轴承搭配推力轴承的组合结构，既可以承受径向的偏载力，也能承受整个横臂和终端设备的轴向重力，长期旋转不会出现卡滞、晃动的问题。管线在横臂内部的排布预留了足够的旋转余量，当横臂旋转到极限位置时，内部管线不会被拉扯弯折，避免气路堵塞或者线路断裂的故障，终端盒内部设置了独立的管线固定架，每根管路、每条线路都有对应的固定卡扣，设备移动时内部管线不会晃动产生异响，也能避免接口位置受拉力出现松脱。
