2000毫升容量医疗用真空罐体结构设计

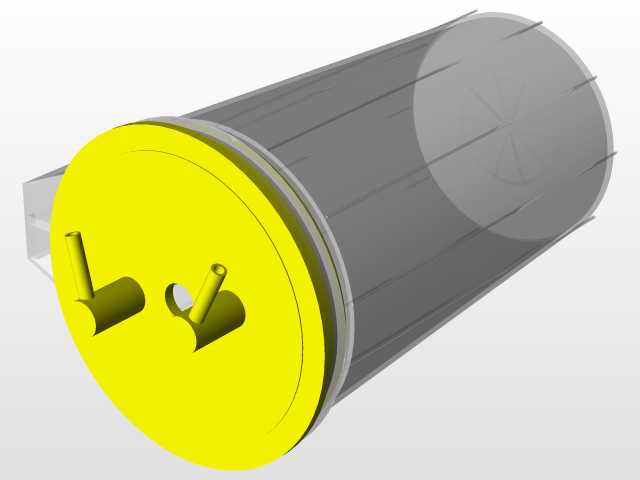

　　在临床负压引流、实验室样本负压存储这类场景里，小型真空罐的结构合理性直接决定了整套负压系统的工作稳定性，本次设计的2000毫升容量真空罐，就是针对桌面级医疗负压场景做的适配结构。先从实际使用的边界条件说起，这类小容量真空罐不需要承担工业级大流量负压缓存的任务，更多是配套小型负压吸引设备、门诊负压引流装置使用，安装空间多为设备内部的预留仓或者桌面设备旁的侧挂位置，所以整体外形做了直筒式圆柱构型，圆柱主体的轴向长度和径向直径比例控制在2.2:1，既保证2000毫升的有效容积，又不会因为径向尺寸过大占用过多安装平面空间，侧挂安装时的重心也能贴合安装壁面，减少固定支架的承重负荷。

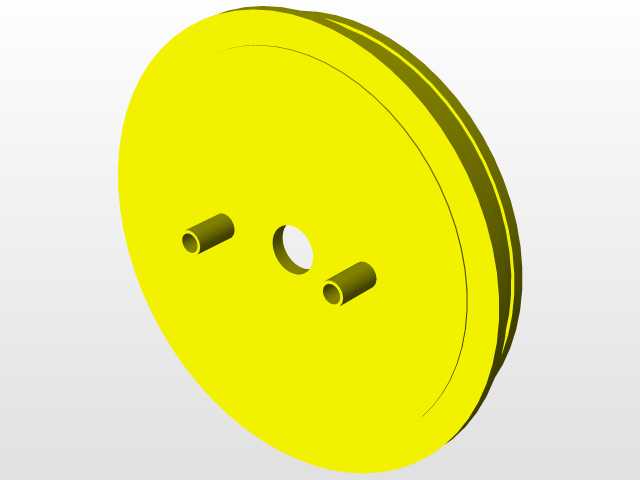

　　端盖部分的设计是整个罐体的核心，采用快拆式法兰压合结构，端盖和筒体之间靠环形密封圈实现静密封，密封圈的槽位开在筒体端部的止口位置，端盖压合时能均匀挤压密封圈整个圆周，避免局部密封失效导致的负压泄漏。端盖上预留的三个接口，两个是对称分布的快插接头安装位，分别对应负压接入端和用气输出端，接口的内孔直径匹配常用的6毫米医疗级气管，接口根部做了加厚凸台，避免反复插拔气管导致端盖开裂；中间的孔位是负压检测表的安装位，可直接拧入微型真空表实时监测罐内负压值，不用额外在管路上加装检测节点，简化外接管路的排布。

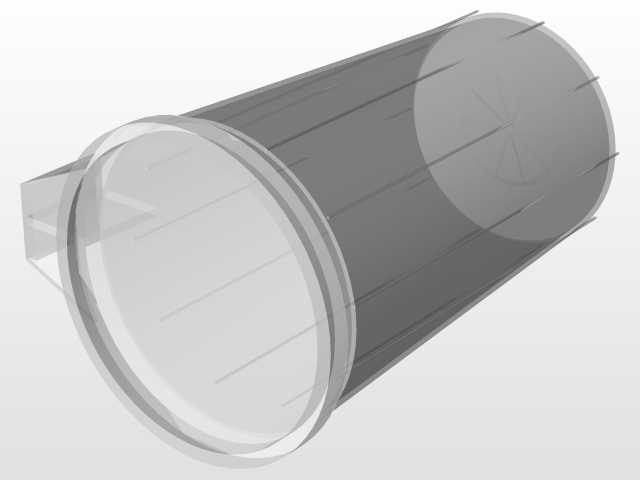

　　筒体尾部做了放射状加强筋结构，因为罐体工作时内部处于负压状态，筒壁会承受外部大气压的径向压力，尾部作为平面承压端，没有筒体圆弧结构的承压优势，放射筋从尾部中心向外辐射到筒壁衔接处，筋高3毫米、厚度2毫米，在不增加整体壁厚的前提下把尾部的抗变形能力提升40%以上，避免负压状态下尾部平面向内凹陷变形。筒体外侧预留的两个凸耳结构是安装固定位，凸耳上开有通孔，可以直接穿螺丝固定在设备安装板上，也可以配套抱箍做侧装固定，两种安装方式都能适配，不需要额外加工定制安装支架。

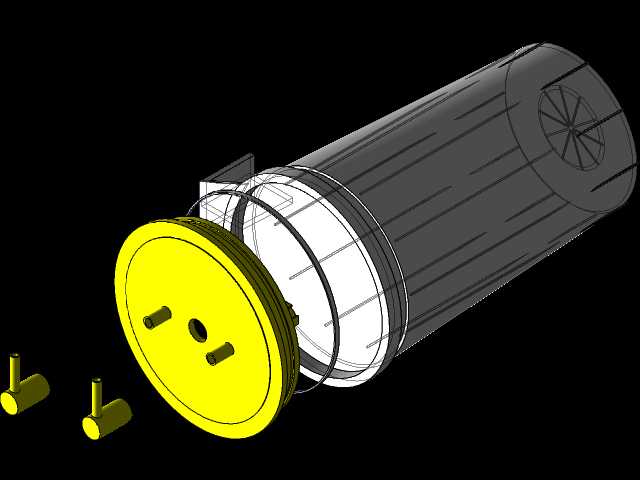

　　配套的两个小型接头零件是备用的气路转接件，当设备需要变更气路通径时，可以替换端盖上的原有接头，适配4毫米或者8毫米的气管，不用重新更换整个端盖，降低后期维护的配件成本。设计过程中特意控制了所有零件的加工工艺性，筒体采用薄壁拉伸成型，端盖采用注塑成型，密封圈采用标准件O型圈，所有零件没有复杂的曲面结构，开模或者机加工的难度都很低，批量生产时的良率能控制在较高水平。

　　从实际使用的功能角度看，这个罐体的有效容积刚好满足门诊单次负压引流的容量需求，不用频繁启停负压泵维持罐内压力，罐内的负压缓存空间能抵消气路里的压力波动，让输出的负压值更平稳，避免引流时压力忽大忽小对患者造成不适。密封结构经过反复验证，在-0.07MPa的常用工作负压下，24小时的压力泄漏量不超过2kPa，完全满足医疗场景的使用要求。端盖的快拆结构不需要专用工具，徒手就能拧开，日常清理罐内积液、更换密封圈的时候操作很方便，适合医护人员日常维护操作。

　　安装边界上，整个罐体加上端盖和接头的总轴向长度控制在260毫米以内，最大径向直径120毫米，安装时只需要预留出端盖前方50毫米的操作空间用于插拔气管、拆装端盖即可，不需要额外预留过多的操作空间，对于内部空间紧凑的小型医疗设备非常友好。筒体表面做了哑光处理，不会在医疗环境下产生反光干扰医护人员操作，材质选用符合医疗接触要求的ABS材质，重量轻，整体装配完成后的总重量不到400克，侧装时不会对设备侧壁产生过大的负重。
