重症监护病房椅旁集成装置结构设计

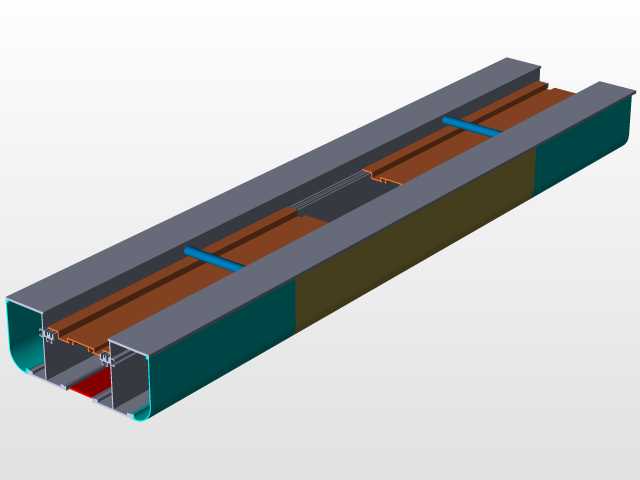

　　在重症监护病区的床旁区域，各类生命支持设备、监护仪器、输液装置的管线排布一直是病区运维与感控管理的重点难点，传统布线方式多采用地面明敷或墙面外挂线槽，不仅容易积灰增加清洁消毒难度，还可能因人员走动、设备移位造成管线拉扯脱落，存在不小的安全隐患。这款椅旁集成装置正是针对ICU椅旁治疗场景的特殊需求设计，核心作用是整合各类医用管线的敷设通道，同时兼顾设备安装承载、日常清洁防护的多重要求。从结构设计逻辑来看，整体采用长条形槽式主体结构，外侧采用圆弧过渡的封闭外罩，所有外露边角均做R角钝化处理，避免医护人员、陪护人员走动时磕碰划伤，外罩表面采用哑光抗菌涂层，耐受日常含氯消毒剂擦拭，不会因长期消毒出现涂层脱落、表面锈蚀问题。

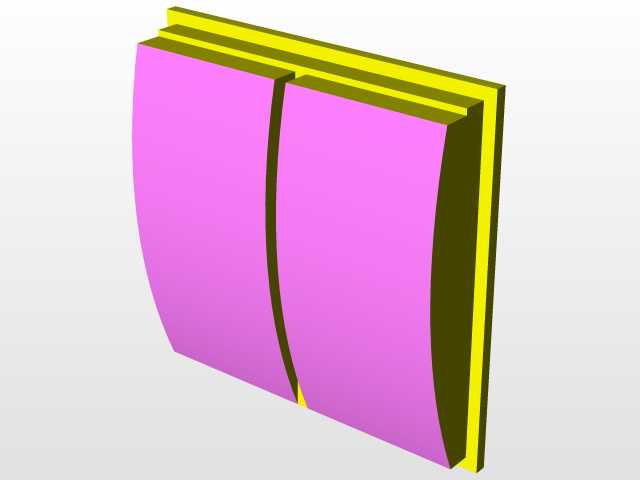

　　主体槽腔内部做了分层分隔设计，不同功能的管线可以分仓敷设，强电供电线路、弱电信号线路、医用气体管路分别走独立腔室，从物理层面避免线路之间的信号干扰，也方便后期运维时单独检修某一类管线，不需要整体拆解装置。槽体内部设置了可滑动的管线固定卡扣，卡扣可以沿着槽内预设的导轨调整位置，适配不同位置的设备接线需求，不需要额外打孔固定，调整灵活度更高。装置的安装边界适配标准ICU监护椅的侧边安装尺寸，整体长度匹配常用监护椅的侧边长度，安装后不会突出椅侧过多占用通行空间，底部与地面预留足够的清洁间隙，方便清洁工具伸入清理地面污渍，不会形成卫生死角。槽体两端设置了可拆卸的端盖，端盖与主体采用卡扣式连接，不需要额外紧固件，后期需要增减管线、

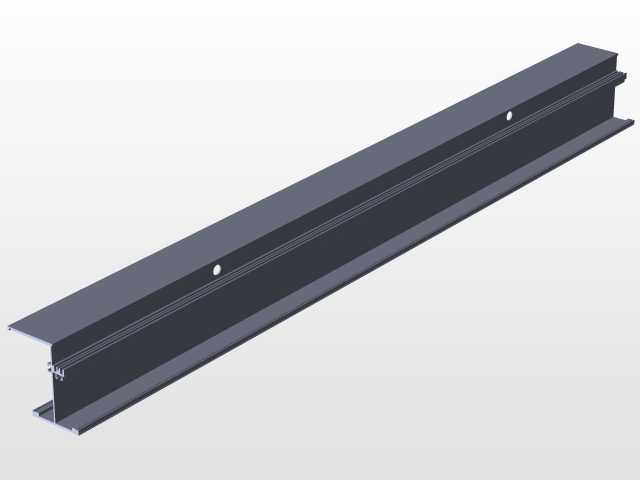

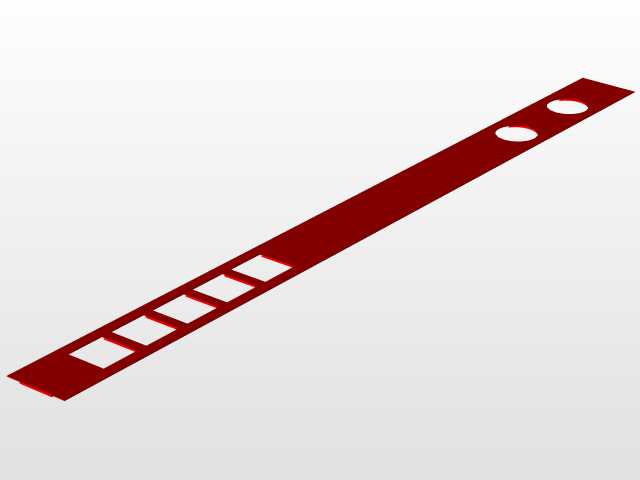

　　调整内部结构时可以快速拆卸端盖操作。考虑到椅旁区域经常会放置输液架、移动监护仪等设备，装置的顶面做了加强承载设计，可以临时放置小型医用配件，不会因轻微受压出现变形。在实际使用场景中，这款装置可以直接固定在监护椅的侧边框架上，也可以根据病房布局需求做壁挂式安装，安装时不需要对现有地面、墙面做大规模改造，适配现有多数ICU病区的改造升级需求。装置上预留的设备接口点位可以根据科室实际需求定制，不需要额外开孔，出厂时可以根据科室常用设备的接线位置预设开口，减少现场施工的工作量。从结构可靠性角度，主体采用冷轧钢板折弯成型，内部承力部位做了加强筋设计，长期使用不会出现槽体下垂变形问题，外罩与主体的连接缝隙控制在1mm以内，避免灰尘、

　　消毒液体渗入槽腔内部腐蚀管线。滑动卡扣采用阻燃ABS材质，具备一定的弹性余量，固定管线时不会夹伤管线外皮，同时可以耐受一定的温度变化，不会因病房常规温湿度变化出现脆化断裂。针对椅旁区域可能出现的液体泼溅情况，槽体的连接缝隙处都设置了密封胶条，少量泼溅的液体不会直接渗入槽内，只会顺着外罩的圆弧表面流到地面，降低管线遇水短路的风险。在设计过程中也充分考虑了感控要求，整个装置没有外露的螺丝、缝隙等容易积灰的结构，所有连接位置都做了平滑过渡，日常消毒时可以一次性擦拭完成，不会留下清洁盲区。和传统的明装线槽相比，这款集成装置把管线完全隐藏在结构内部，病区整体视觉效果更整洁，也避免了管线外露带来的绊倒风险，对于行动不便的重症患者、频繁走动的医护人员都更友好。槽内的分仓设计也方便后期新增设备时布线，不需要重新布设明线，只需要打开对应腔室的盖板就可以完成新增线路的敷设，大幅降低后期病区改造的施工成本与时间。装置的颜色可以根据病区整体装修风格选配，常规采用医疗场所常用的浅色调，和周边医疗设备、病房环境保持协调，不会产生突兀感。
