深海救援潜艇DSRV精细三维设计模型

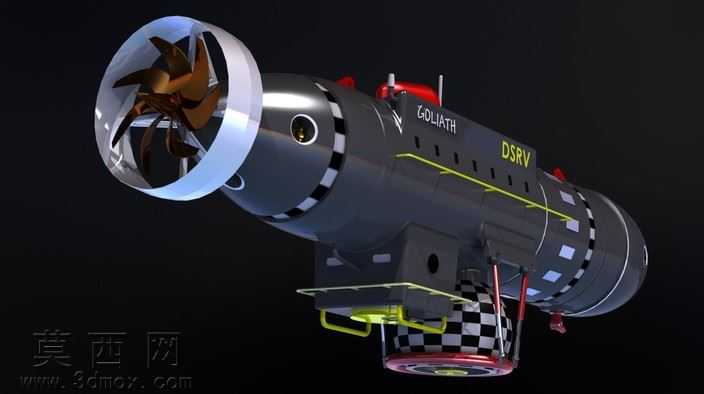

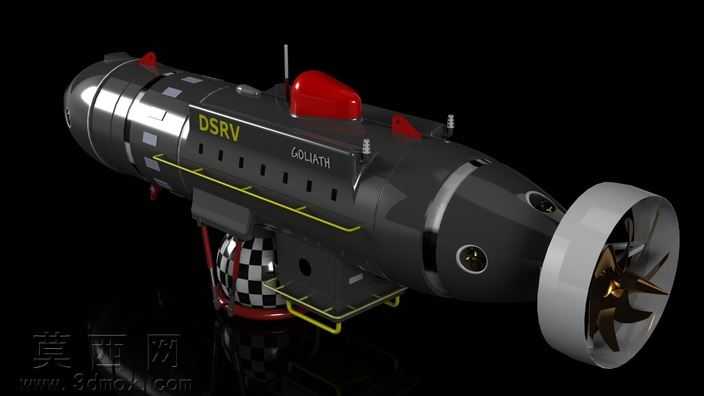

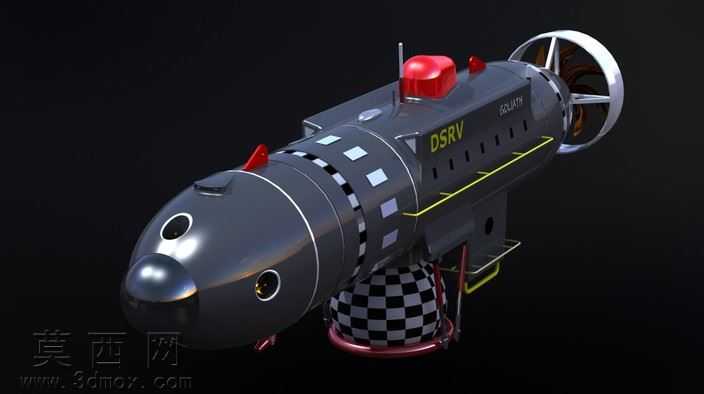

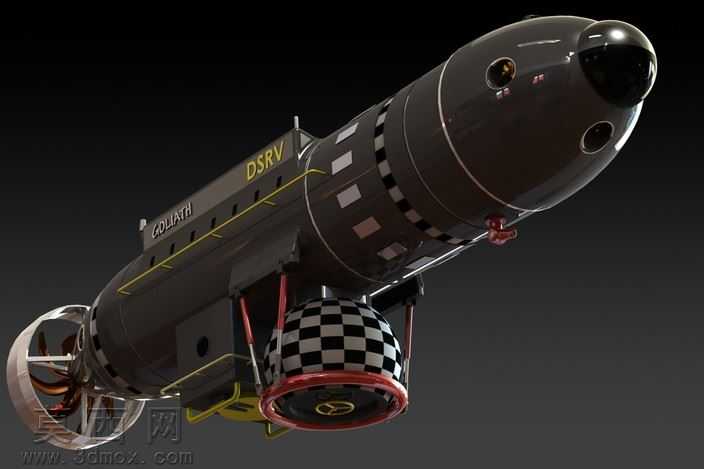

本模型为深海救援潜艇DSRV的高精度三维设计成果，整体采用流线型圆柱主舱体布局，建模阶段严格参照深潜救援载具的真实功能分区进行结构还原，从艏部的观察探测模块、中部的救援对接舱段到艉部的推进系统均做了精细化的特征刻画。建模过程中首先通过基准面搭建整体骨架，确定艇体总长、最大直径、推进单元尺寸的比例关系，主耐压壳体采用旋转凸台特征生成，表面的观察窗、舷侧标识、系留接口均通过拉伸切除、包覆特征实现，保证外轮廓的曲面顺滑无破面。艉部的导管螺旋桨是建模的重点细节，导管采用薄壁旋转特征制作，内部桨叶通过曲面放样生成翼型截面，逐一阵列后完成桨毂与桨叶的装配约束，还原了泵喷推进的结构形态；艇体上部的红色整流罩、通信天线、导航标识件均单独建模后完成装配，下部的支撑脚架、对接接口结构也按照救援作业的实际形态做了结构还原。材质与渲染阶段，主艇体赋予哑光深灰色金属漆面材质，调整粗糙度参数模拟耐压壳体的磨砂金属质感，表面的DSRV、GOLIATH标识采用贴图贴合曲面，避免文字拉伸变形；红色整流罩赋予高光亮面工程塑料材质，螺旋桨导管采用浅灰色哑光金属材质，桨叶赋予抛光金属材质并调整反射参数，模拟水下作业后金属表面的微弱反光效果；下部的黑白格标识区域采用棋盘格贴图，还原救援载具的识别标识特征。渲染时搭建深色纯黑背景，添加底部反射平面模拟光滑展示台的倒影效果，采用三点布光方案：主光从侧上方打亮艇体主轮廓，辅光补全艉部推进器的暗部细节，轮廓光勾勒艇体边缘避免与背景融合，最终呈现出金属质感强烈、结构细节清晰的展示效果。设计过程中充分考虑了深海救援潜艇的功能特性，所有外部结构均围绕水下航行、救援对接的功能需求设置，没有冗余的装饰性结构，各部件的装配关系符合实际机械设计逻辑，既保证了外观的还原度，也具备结构设计的合理性，可用于船舶装备科普展示、救援载具结构教学、相关影视动画素材制作等场景。
