达萨尼桶装饮用水瓶外观结构设计

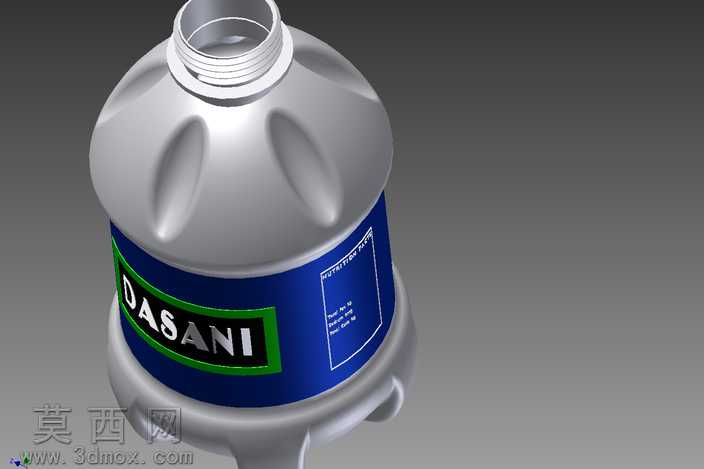

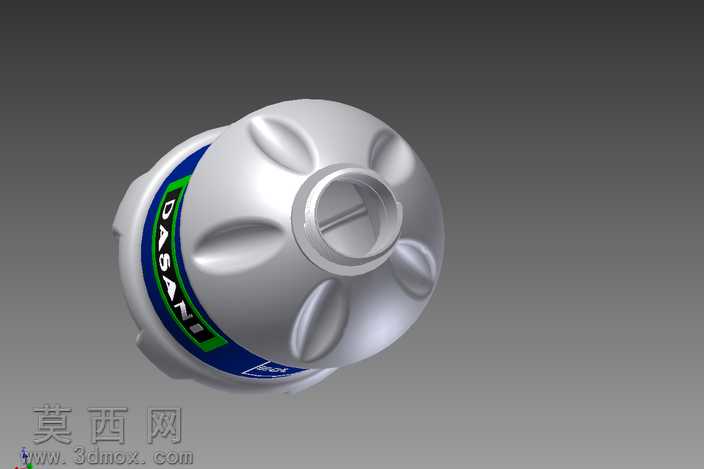

本次设计的桶装饮用水瓶三维模型，以日常流通的大容量饮用水包装为原型，在三维建模过程中首先围绕瓶体的基础轮廓展开构建，先通过旋转特征生成瓶身的基础回转曲面，再针对大容量水瓶的握持搬运需求，在瓶身侧面设计内凹的握持槽结构，该结构通过曲面切除、圆角过渡的方式完成，既保证了握持时的贴合度，也通过曲面弧度的优化避免了应力集中问题，提升塑料瓶体的结构强度。瓶口部分采用标准螺纹结构设计，严格参照通用桶装水的瓶口密封尺寸规范，通过螺旋扫描特征生成连续的螺纹牙型，同时对瓶口端面做平整化处理，保证后续与瓶盖配合时的密封性能，瓶口与瓶身衔接处做渐变过渡处理，避免壁厚突变带来的注塑成型缺陷。瓶身中部的标签区域做了微内凹的曲面处理，方便标签粘贴时的定位，也能减少标签在运输过程中被剐蹭脱落的概率，标签上的品牌标识通过贴图映射的方式附着在曲面上，还原了真实产品的视觉效果。材质设置上，瓶体主体采用半透明的食品级PET塑料材质，调整材质的折射度、粗糙度参数，模拟出塑料瓶身略带磨砂的通透质感，标签部分采用铜版纸印刷材质，区分出不同区域的色彩饱和度与反光特性，渲染阶段采用三点布光方案，主光模拟柔和的室内顶光，辅光勾勒瓶身侧面轮廓，补光消除底部暗部死黑，最终呈现出的模型既还原了真实桶装水瓶的外观细节，也完整复现了瓶体的结构特征，可用于包装结构验证、产品展示等场景。建模过程中对瓶体的壁厚做了均匀化处理，所有转角位置都设置了合理的圆角半径，符合塑料注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲等生产问题，握持槽的深度与弧度经过多次调整，兼顾了人机握持的舒适度与瓶体的整体结构强度，让模型不仅具备视觉上的还原度，也具备实际生产参考的价值。
