阶梯式传动轴机械结构三维设计

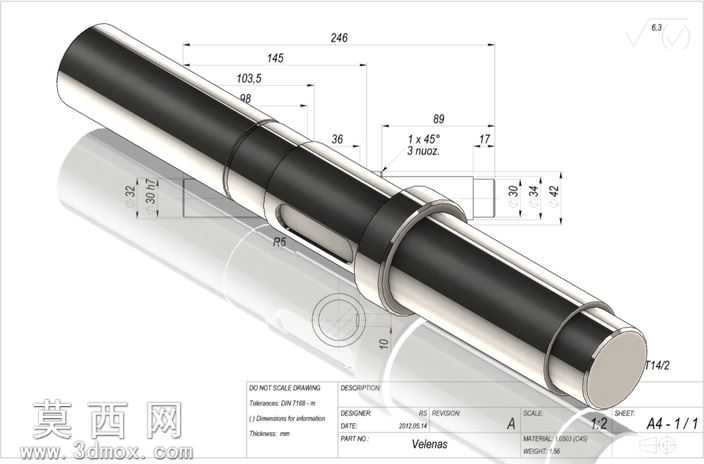

本作品为阶梯式传动轴的三维参数化设计模型，建模过程严格遵循机械设计规范，以回转体特征为基础构建整体轮廓，通过拉伸、旋转、切除等基础建模命令完成各轴段的形态塑造，精准还原了不同直径轴段的过渡结构，针对轴肩位置做了符合装配要求的圆角处理，避免应力集中问题。模型完整呈现了轴身的键槽结构，键槽的宽度、深度、长度尺寸均按照传动扭矩的受力需求设定，槽边的倒角处理符合实际加工工艺要求，同时还原了轴端的倒角结构，标注的1×45°倒角细节完全匹配机械加工的常规工艺标准。建模过程中对各轴段的长度、直径参数做了全约束定义，保证尺寸链的完整性，各轴段的同轴度公差在建模时通过基准轴统一约束，确保后续装配时与轴承、传动轮的配合精度。材质渲染方面，采用金属合金钢材质表现，还原了轴类零件经过精加工后的金属光泽质感，不同轴段的表面粗糙度通过材质纹理的细微差异做区分，配合磨削加工的表面呈现细腻的反光效果，非配合面的纹理则相对粗糙，符合实际零件的加工表面特征。结构设计上充分考虑了轴类零件的受力特性，通过合理的轴段直径变化匹配不同位置的载荷分布，轴肩的高度设置满足传动零件的轴向定位需求，键槽的位置设置避开了轴的应力集中区域，整体结构既满足传动扭矩的功能需求，也兼顾了加工工艺性与装配便利性，可直接用于机械传动结构的装配验证、工程图生成以及数控加工的前期参考。
