运动风格改装汽车轮毂三维结构设计

　　这款定制轮辋的设计首先围绕乘用车辆行走系统的实际装配需求展开，在确定轮辐造型之前，首先锚定了常规家用性能车的安装边界：中心孔位适配多数前驱及四驱乘用车型的轮毂轴头规格，螺栓孔分布圆直径匹配主流五孔安装标准，轮辋宽度适配18-19英寸性能轮胎的装配公差，偏距设置兼顾轮拱齐平效果与转向拉杆、减震筒的运动间隙，避免满打方向时出现轮胎蹭刮翼子板内衬或悬挂部件的问题。

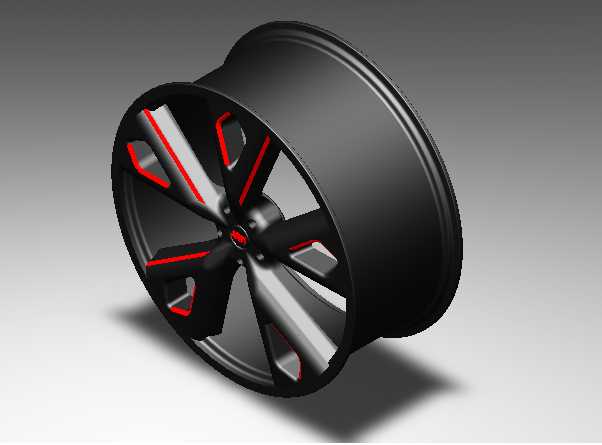

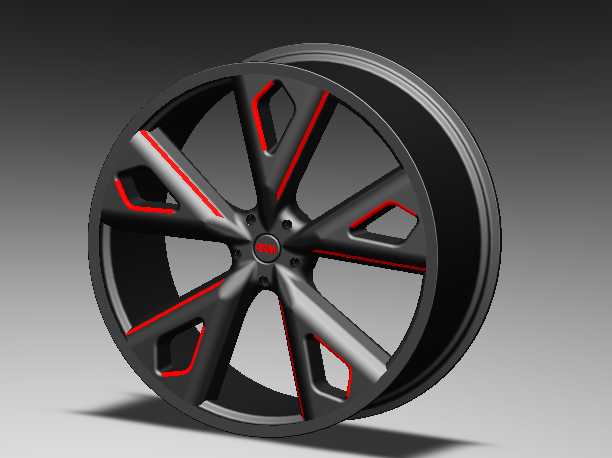

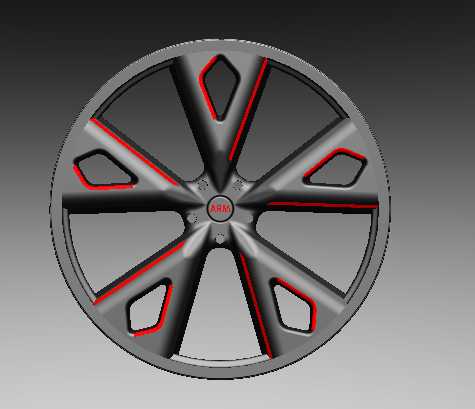

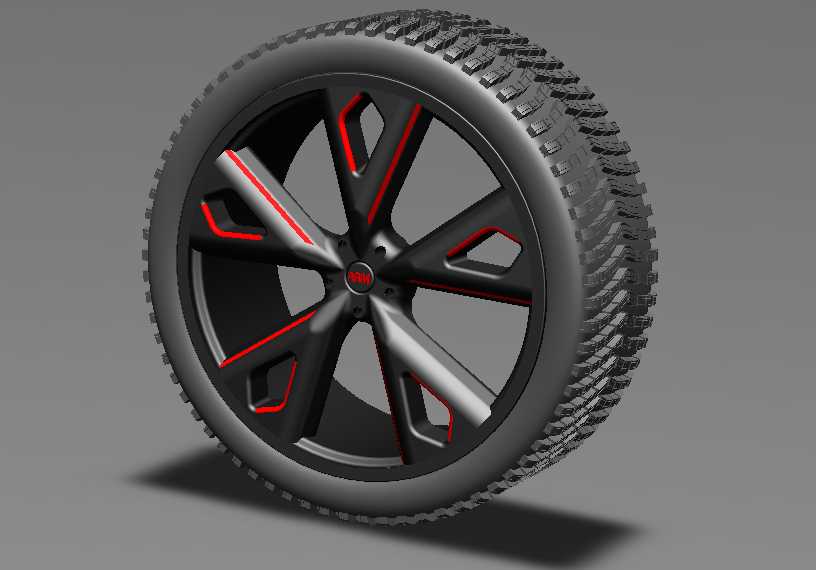

　　从实际应用场景来看，这类带撞色装饰的轮毂主要面向民用车辆外观改装市场，同时兼顾日常街道行驶的结构强度需求，不同于赛道专用的全轻量化赛用轮毂，这款轮辋在结构设计时平衡了视觉冲击力与日常使用的耐用性：轮辐采用大切面五组双辐布局，每组辐条做了内凹的折线造型，既通过镂空区域减少了非必要的材料堆积，降低轮下重量，又保证了辐条根部与轮辋连接区域的材料厚度，能够承受日常行驶过减速带、坑洼路面时的径向冲击载荷。辐条表面预留的红色装饰槽，既可以做嵌条安装也可以做涂装分色，不需要额外改变主体结构就能实现不同的外观风格匹配，适配黑红、灰红等多种车身改色方案。

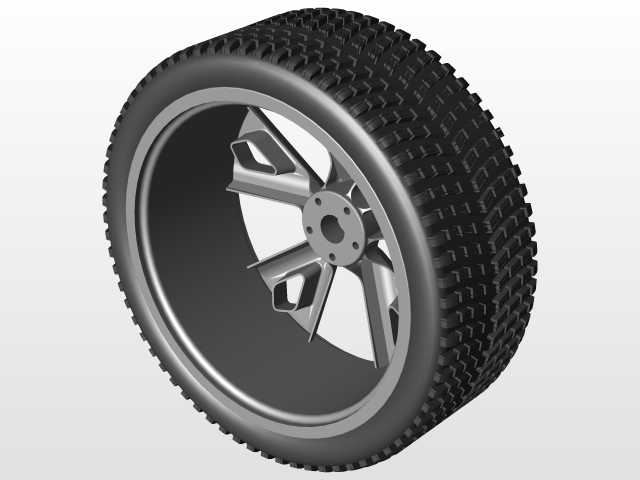

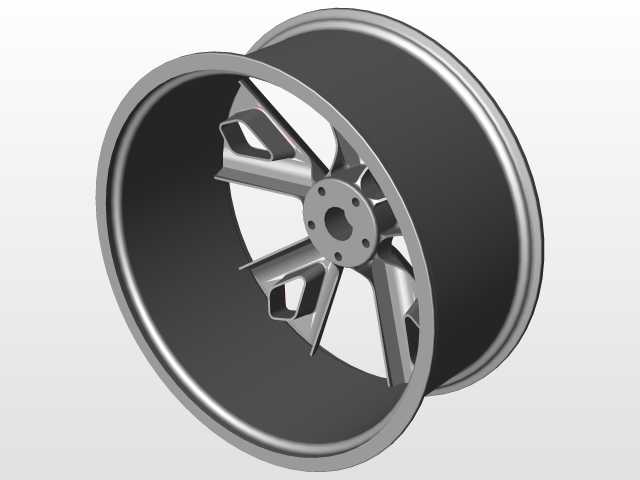

　　设计过程中首先完成的是轮辋主体的筒体结构建模，按照轮胎装配的标准要求，轮缘处做了标准的凸缘结构，保证轮胎充气后胎圈能够紧密贴合在轮辋座上，不会在急加速、紧急制动时出现轮胎滑脱的风险；气门嘴孔位设置在两组辐条之间的平整区域，避开辐条遮挡位置，方便后期充气、胎压监测模块的安装与维护。轮辐与中心安装盘的过渡区域做了大圆角处理，避免应力集中导致的辐条根部开裂问题，中心盖安装位预留了标准的卡扣卡槽，可适配通用尺寸的品牌中心盖，也可根据需求定制标识盖板。

　　从功能特性上看，这款轮毂的辐条镂空设计同时兼顾了刹车系统的散热需求，大尺寸的镂空间隙能够让行驶中的气流直接穿过辐条区域，带走刹车卡钳与刹车盘工作时产生的热量，减少连续制动后的热衰减现象，对于搭载大尺寸多活塞刹车卡钳的改装车型，辐条的内凹造型也预留了足够的卡钳避让空间，不需要加装垫片就能避开卡钳本体，避免轮毂转动时与卡钳发生摩擦。轮辋的载荷设定按照民用改装车的常规需求，单轮额定载荷满足紧凑级及中型乘用车辆的整备质量分配要求，材料设计适配常规铸造铝合金的工艺特性，壁厚均匀，没有突变的厚大截面，能够减少铸造过程中的缩孔、气孔缺陷，提升成品率。

　　在安装边界的校核上，建模阶段就完成了与常见车型转向节、刹车总成的装配干涉检查，确认在车轮上下跳动、转向全行程范围内，轮辋内壁与刹车卡钳、减震弹簧、转向拉杆之间都保留了足够的安全间隙，轮辐外侧的突出量控制在翼子板轮廓以内，符合车辆改装的合规要求，不会出现轮胎超出车身的情况。表面造型的分色区域做了下沉式设计，涂装时可以通过遮蔽直接实现分色效果，不需要额外粘贴装饰件，长期使用后也不会出现装饰件脱落的问题，日常清洗时也没有难以清理的死角，光滑的大切面辐条表面可以直接冲洗，减少积灰残留。
