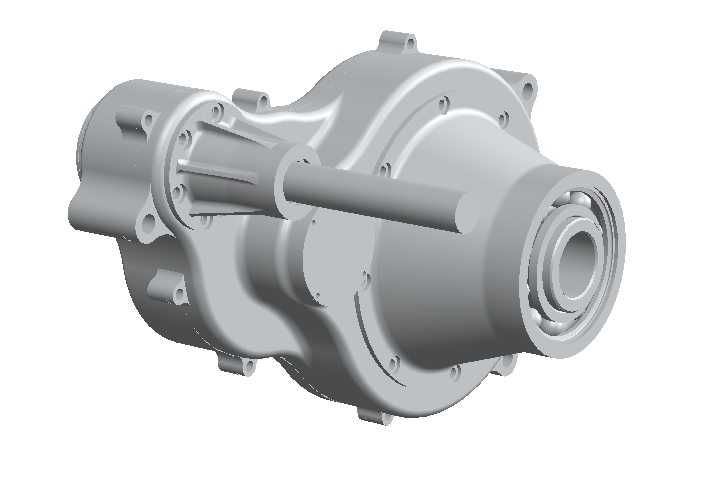

带限滑差速功能两级齿轮传动箱结构

　　这套带限滑差速功能的两级齿轮传动结构，最初是针对小型越野竞速车辆的动力传递需求做的适配设计，在巴哈赛车、全地形小型作业车这类需要应对复杂非铺装路面的设备上，这类传动箱是动力输出路径上的核心部件。实际作业场景里，车辆经常会遇到单侧车轮打滑、路面附着力不均的情况，普通开式差速器会把全部动力传递到打滑侧车轮，导致车辆失去脱困能力，而集成在这套齿轮箱内部的限滑差速结构，能够在两侧车轮出现转速差时自动分配扭矩，把更多动力传递到有附着力的一侧，保证车辆在泥泞、砂石、陡坡这类低附着路面的通过性。从结构布局来看，这套传动箱采用两级齿轮减速的布局，输入轴端通过锥齿轮组完成第一级的换向与减速，把动力传递到中间轴，再通过圆柱斜齿轮组完成第二级减速，

　　最终把动力输出到差速器端，再由差速器分配给两侧半轴。设计过程中首先要匹配动力端的输出特性，小型内燃动力的输出转速高、扭矩低，两级减速的速比分配需要兼顾低速扭矩输出和高速行驶的转速区间，第一级锥齿轮的速比设置偏大，主要承担减速增扭的作用，同时把输入轴的纵向转动转换为横向传动，适配整车后置后驱的布局形式，第二级圆柱斜齿轮的速比设置相对平缓，保证传动过程的平稳性，降低齿轮啮合的噪音。壳体部分采用一体化的铸铝结构设计，外形上做了多处加强筋布局，对应内部轴承的安装位置做了局部加厚，既能够承受齿轮啮合过程产生的径向与轴向载荷，也能控制整体的重量，适配竞速类车辆对簧下质量、整体配重的要求。安装边界上，

　　输入轴端的连接法兰尺寸匹配通用小型离合器的输出接口，壳体上的安装支脚位置对应巴哈赛车车架的标准安装点位，三个固定点呈三角形分布，能够抵消传动过程中产生的扭转力矩，避免长时间运行后出现固定螺栓松动的问题。输出端的半轴接口采用花键连接形式，花键的模数、齿数匹配常用的等速半轴规格，不需要额外做转接件就能完成装配。内部的齿轮参数设计上，锥齿轮采用格里森齿制，啮合印痕调整到齿面中部，保证大扭矩传递时不会出现齿端崩裂的问题，圆柱斜齿轮的螺旋角设置在15度到20度之间，平衡轴向力和传动平稳性，差速器部分采用摩擦片式限滑结构，预紧扭矩根据整车的动力输出做了匹配，既不会因为预紧力过大导致转向困难，也不会因为预紧力过小起不到限滑作用。

　　润滑方式采用飞溅润滑，壳体内部的油道设计能够把齿轮搅动的润滑油引导到各个轴承位置，保证高转速运行时各个摩擦副都能得到充分润滑，壳体上设置的加油口、放油口位置都做了避让，不会和车架、周边的悬挂部件产生干涉，通气阀设置在壳体的最高位置，避免长时间运行后内部油温升高、压力过大导致油封渗漏。实际装配过程中，各个轴系的轴向间隙都通过调整垫片做了精准控制，锥齿轮的啮合间隙控制在0.1到0.2毫米之间，圆柱斜齿轮的侧隙根据模数匹配对应数值，保证热态运行时不会出现卡滞，同时也不会因为间隙过大产生传动冲击。这套结构除了应用在小型越野赛车上，也可以适配小型农用作业机械、园林机械的动力传递需求，只需要调整对应的速比和安装接口，就能匹配不同动力源的输出特性，整体结构紧凑，不需要额外预留过大的安装空间，在布置空间受限的小型移动设备上有很强的适配性。
