全地形越野轮胎带轮毂总成结构设计

　　这套全地形车轮总成的建模工作，是在多次参与非道路车辆行走系统匹配项目的经验基础上完成的，核心围绕非铺装路面行驶的实际工况做结构还原。从实际应用场景来看，这类33×12.50R20规格的轮胎，主要适配硬派越野车辆、全地形UTV、野外作业特种车辆，需要同时覆盖公路铺装路面行驶、戈壁碎石路面穿越、泥泞地形脱困、山地缓坡攀爬等多场景使用需求，不能只单一偏向某一种路况的性能表现。

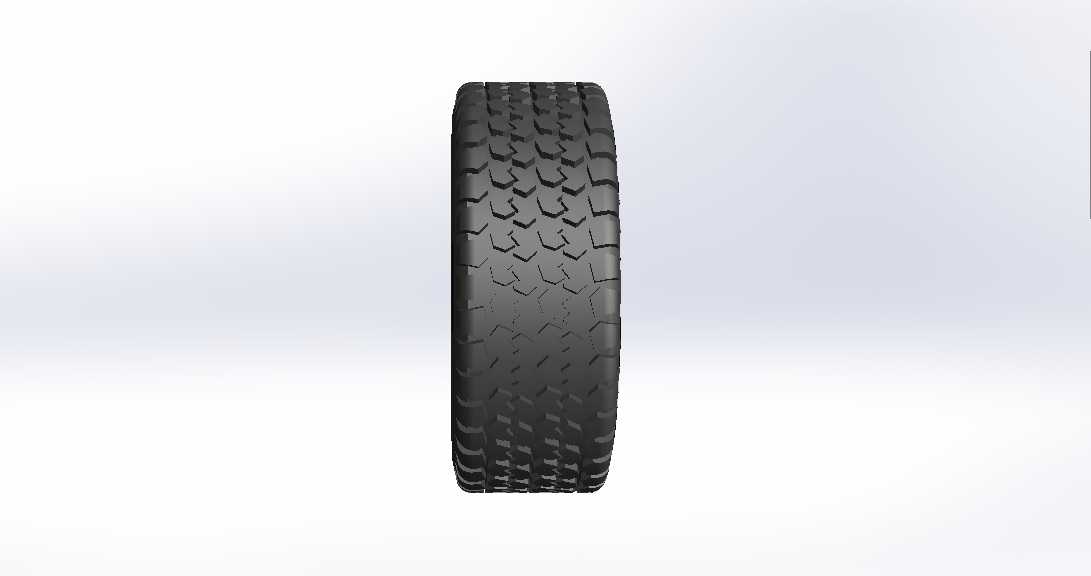

　　建模过程中首先明确了安装边界尺寸，轮辋直径为20英寸，轮胎断面宽度12.5英寸，整体外径匹配33英寸的设计参数，安装孔位按照常规越野车轮的5孔或6孔通用节圆尺寸做了预留，轮辋的中心孔直径、安装面平面度都按照实际装车的公差要求做了结构还原，确保模型导入装配环境后可以直接和车桥轮毂单元完成配合，不会出现安装干涉的问题。轮胎胎面的花纹设计做了分区域处理，胎面中部的连续花纹块主要保障公路行驶的静音性与直线行驶稳定性，减少铺装路面行驶的滚动阻力，胎肩位置的粗大块状花纹则是为了在非铺装路面增加抓地边缘，在泥泞、沙地环境下可以快速切入路面介质，避免打滑空转，胎侧位置做了加厚的防擦结构建模，还原了越野轮胎应对路肩剐蹭、碎石冲击的防护设计，避免野外行驶时胎侧被尖锐物体割伤导致漏气。

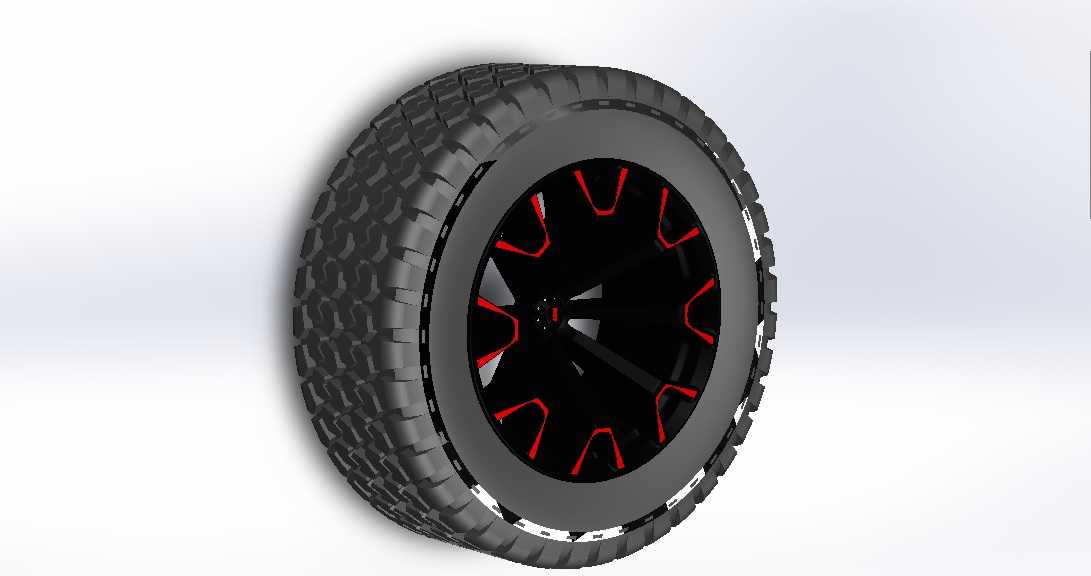

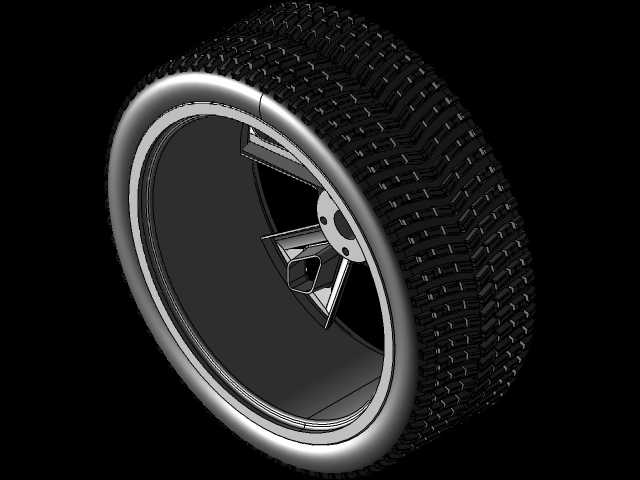

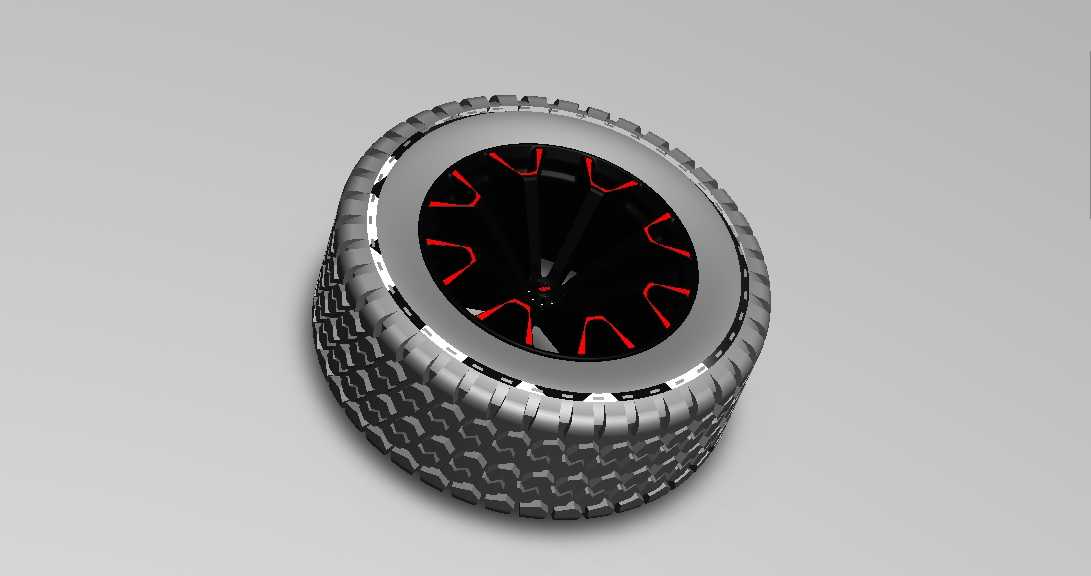

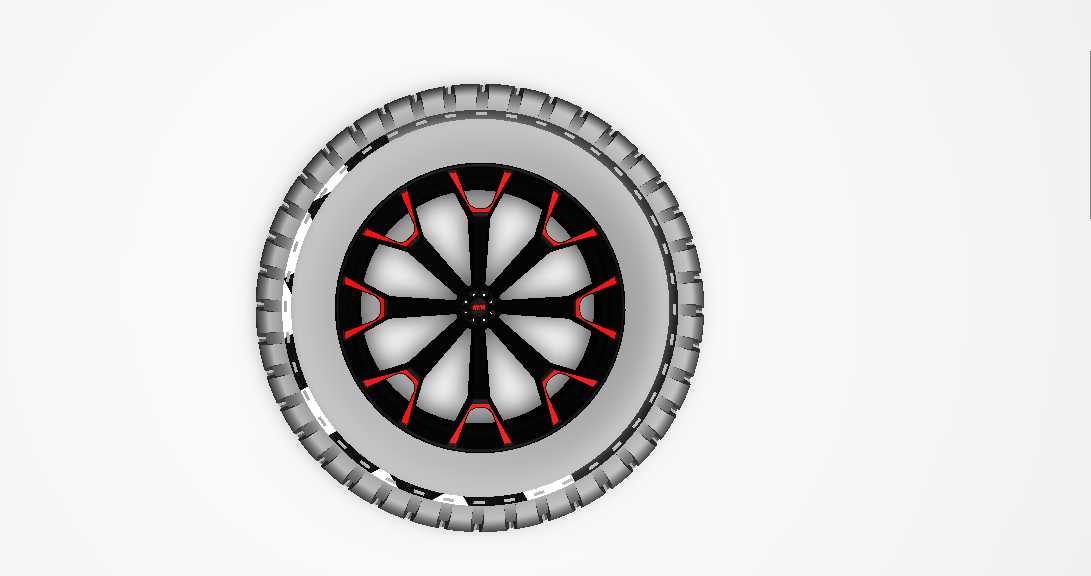

　　轮毂部分采用了多辐条的镂空结构设计，辐条造型做了内凹处理，一方面是为了给刹车卡钳预留足够的安装空间，满足大尺寸刹车套件的改装匹配需求，另一方面内凹的辐条结构可以在车轮受到侧向冲击时分散应力，避免辐条根部出现应力集中导致断裂。轮毂的轮缘位置做了凸起的防脱圈结构建模，还原了越野场景下低胎压行驶时防止轮胎脱圈的设计，当车辆在沙地、岩石地形降低胎压增加接地面积时，防脱圈结构可以将轮胎胎圈牢牢压在轮辋上，避免大扭矩输出时轮胎和轮辋发生相对转动甚至脱圈。

　　设计思路上没有做过度的造型夸张，所有结构都对应实际的功能需求：胎面的花纹沟深度按照全地形轮胎的常规深度做了等比例还原，沟底的排石结构也做了细节建模，避免碎石夹在花纹沟内磨损胎面；轮毂的气门嘴安装位做了精准的位置预留，和轮辋的密封面结构完全匹配；轮胎和轮辋的配合面做了过盈配合的结构还原，胎圈的刚性部分和轮辋的胎圈座角度完全对应，确保装配关系符合实际生产的工艺要求。

　　从结构设计从业者的角度来看，这套模型可以直接用于整车行走系统的装配干涉检查、越野车辆的改装方案展示、轮胎性能仿真分析的前处理环节，所有的外形尺寸都严格遵循实际产品的参数边界，没有随意缩放结构比例，轮拱匹配时可以直接用这个模型校核转向时的轮胎间隙、悬架跳动时的轮胎与翼子板的安全距离，不需要再额外调整尺寸参数。在做整车总布置时，这个模型的重量参数、转动惯量参考值也可以直接赋予，用于整车动力学仿真的计算，减少前期建模的重复工作量。针对不同地形的使用需求，胎面花纹的接地比压分布也可以基于这个模型做仿真分析，验证不同胎压下的接地面积是否满足沙地、泥地的通过性要求，轮毂的辐条强度也可以直接基于现有模型做有限元分析，校核冲击载荷、扭转载荷下的应力分布，提前发现结构薄弱点。
