工厂用立式往复式蒸汽机结构模型

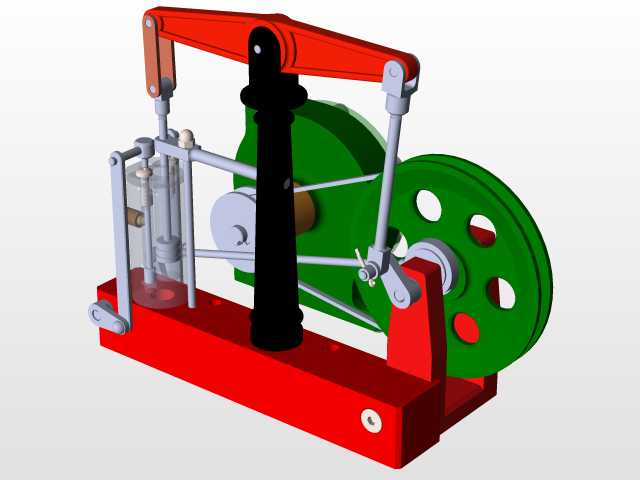

　　这套蒸汽机三维结构完整还原了早期工厂固定式动力输出设备的机械传动逻辑，在工业动力发展阶段，这类设备曾作为车间集中动力源，通过天轴、皮带轮组向全车间的加工机床、物料输送设备传递扭矩，替代人力、畜力完成持续性的生产作业，即便在当下，其结构逻辑也常被用于热力机械教学、复古动力装置复刻、小型外燃机实验项目的结构参考。从结构布局来看，模型采用立式缸体搭配侧置飞轮的布置方案，底部为一体式铸造结构的安装基座，基座上预留了四个地脚安装孔位，可直接通过螺栓固定在混凝土基础或者钢制机架上，安装时需保证基座平面水平度偏差不超过0.2mm/m，避免运转过程中连杆机构出现偏磨、卡滞问题。基座上方垂直布置的气缸组件采用单作用活塞结构，

　　活塞通过活塞杆连接十字头滑块，十字头被两侧的平行导杆约束，仅能沿垂直方向做往复直线运动，避免活塞杆承受侧向弯矩，这一设计能大幅降低气缸内壁与活塞环的偏磨损耗，提升设备连续运转的可靠性。十字头的上端通过铰接销连接立式摇杆，摇杆中部铰接在固定于基座的立式支柱顶端，形成一级杠杆放大结构，摇杆另一端则通过连杆与飞轮上的偏心曲柄销连接，将活塞的垂直往复运动转化为飞轮的旋转运动。侧置的大直径带轮结构飞轮采用辐板式开孔设计，既通过轮缘的质量储存运转动能，保证活塞过上下止点时的运转平顺性，又能通过辐板开孔降低整体转动惯量，避免启动时需要过大的初始扭矩，飞轮的轮缘位置预留了皮带槽结构，可直接搭接平皮带向外输出旋转动力，无需额外加装传动带轮。

　　整套机构的铰接位置全部采用销轴加轴套的配合结构，建模时预留了合理的运转间隙，所有铰接点的同轴度公差控制在0.05mm以内，避免装配后出现运动干涉。设计过程中优先保证了动力传递路径的同轴度：气缸中心与十字头导杆的平行度、曲柄销回转中心与摇杆铰接轴的平行度、飞轮端面与基座安装面的垂直度都做了公差约束，避免长期运转出现结构振动、紧固件松动的问题。从安装边界来看，整套设备的横向尺寸以飞轮外侧为最大边界，纵向尺寸以摇杆前后摆动的极限位置为边界，安装时需要在飞轮外侧预留至少1.5倍飞轮直径的操作空间，方便皮带安装、日常维护时调整皮带张紧度，气缸上方需要预留足够的空间用于拆装活塞、更换密封件，支柱位置的紧固件需要预留扳手操作空间。

　　这套结构的核心设计思路是通过最少的构件实现动力的稳定转换，没有冗余的辅助结构，所有受力构件的截面尺寸都经过受力校核：基座的壁厚满足支撑整机重量与运转动载荷的要求，摇杆的截面采用变厚度设计，铰接点位置做了局部加厚处理，连杆采用两端铰接的细长杆结构，做了压杆稳定性校核，避免运转过程中出现失稳弯曲。在实际应用场景中，这类固定式蒸汽机可适配小型工厂的分散动力需求，也可作为教学演示模型直观展示外燃机的能量转换过程、曲柄连杆机构的运动原理，建模时所有构件都按实际加工逻辑拆分，铸件、机加工件、标准紧固件分别建模，可直接用于工程制图输出、运动仿真分析，也可作为小型外燃机制作的结构参考，调整气缸尺寸、飞轮质量参数后即可适配不同的输出功率需求。
